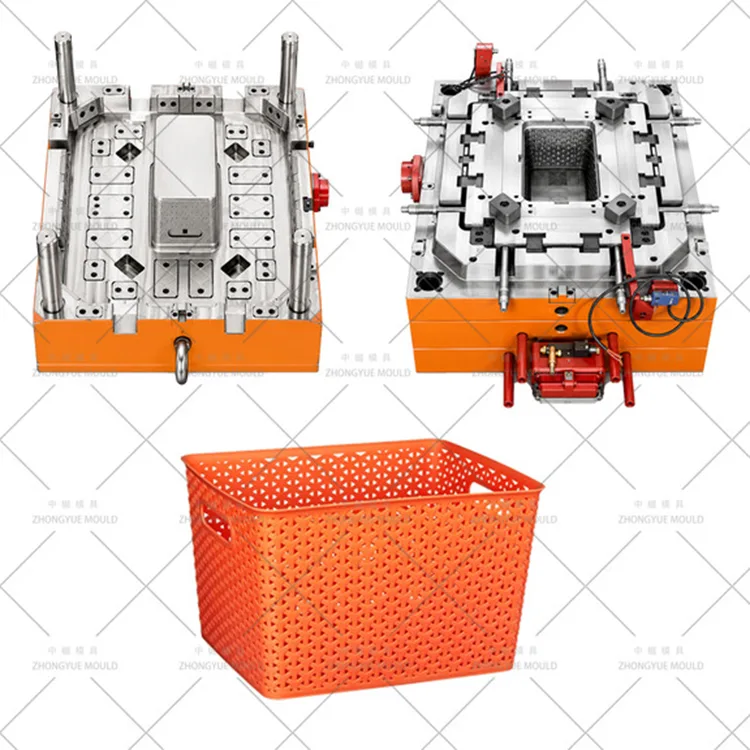

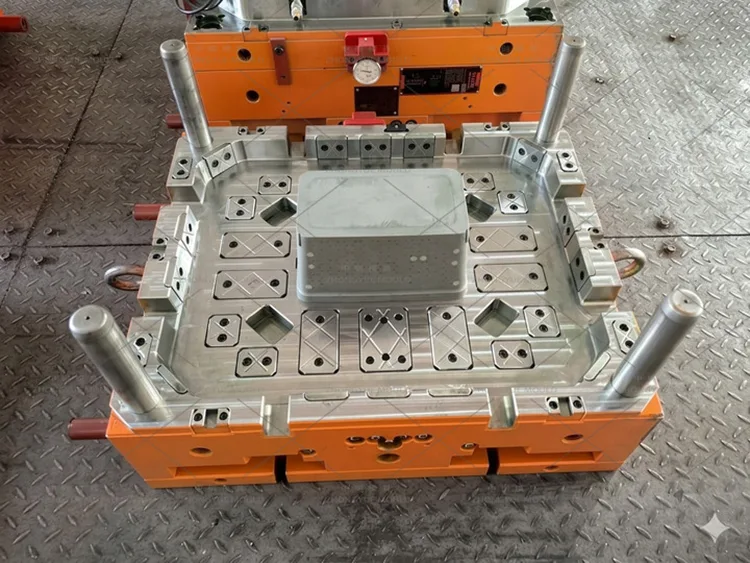

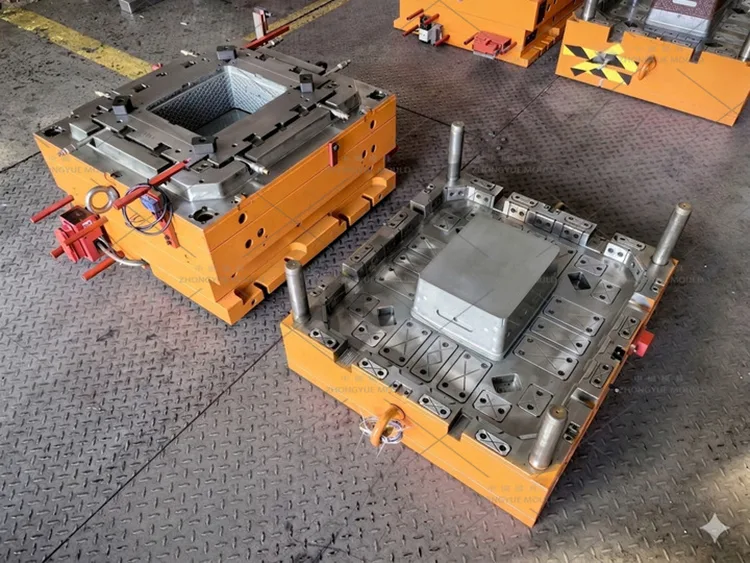

Műanyag tároló rendszerezők kosarak forma

Műanyag tárolórendszerező kosarak forma – egyedi műanyag rács/hálós tárolókosár fröccsöntő forma gyártója

A ZHONGYUE MOULD egy professzionális kínai fröccsöntő szerszámgyártó, amely műanyag tárolókosarak/nyitott rácsos tárolókosarak formákat (hálókosarak, szellőztetett tárolóedények, perforált használati kádak) szállít globális otthoni tárolómárkáknak, áruházláncoknak és ipari alkatrész-beszállítóknak. Ellentétben a tömör falú tárolókkal, ezek a rendezőkosarak perforált falakkal, rácsmintákkal vagy nagy szellőzőnyílásokkal rendelkeznek az anyagköltség csökkentése, a termék könnyebbé tétele és a levegőáramlás érdekében. A méretek a kis asztali rendszerezőktől (150 mm) a nagy szennyes-/használati kosarakig (500 mm) terjednek.

Ezeknek a nyitott szerkezeteknek a formázása egyedi kihívásokat jelent: nehézségekbe ütközik a vékony rácsbordák kitöltése, a beszorult levegő égési nyomokat okoz, és bonyolult alávágások, amelyek másodlagos kilökést igényelnek. Formáink több üreges elrendezést (2×2, 4×4), fejlett szellőzőrendszereket (szinterezett acélbetétek) és kétlépcsős kilökő mechanizmusokat alkalmaznak, hogy a törékeny rácsszerkezet törés nélkül biztonságosan kioldódjon. Ezeket általában PP-ből (MFR 10–20) vagy ABS-ből öntjük a rugalmasság és a merevség egyensúlya érdekében.

A fogantyús mosodai akadályoktól az elválasztókkal ellátott konyhai kamrarendezőkig teljes DFM áttekintést biztosítunk, amely a rács kitöltésének szimulációjára és a kilökési erő kiszámítására összpontosít az acél vágása előtt.

A műanyag kosárformák specifikációi:

Tedd fényesebbé következő műanyag kosárformázó projektedet!

Mi az a tárolórendszerező kosárforma?

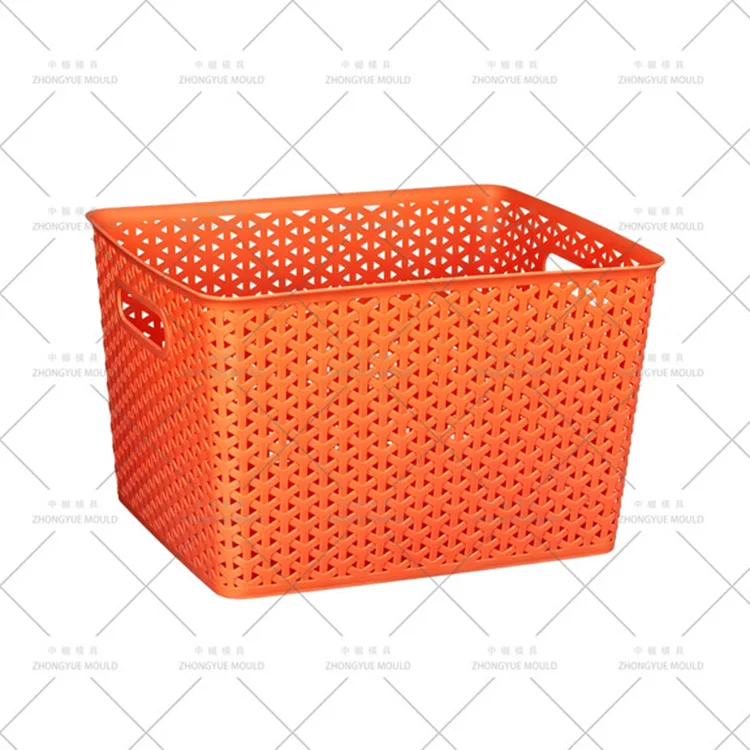

A Storage Organizer Basket Mold egy olyan eszköz, amelyet szellőző, könnyű tartályok készítésére terveztek:

Nyitott rács/hálós szerkezet — A falak nem tömörek; négyzeteket, rombuszokat vagy réseket képező bordák hálózatából állnak. Ez olyan alávágásokat eredményez, amelyeket a normál kilökődés nem képes kezelni.

Vékony bordaszakaszok – A rácsbordák általában 1,0–2,0 mm vastagok. Ezeknek a vékony szakaszoknak a kitöltése nagy befecskendezési sebességet és nyomást igényel.

Szellőzőnyílások – A légáramlást biztosító nagy nyílások azt jelentik, hogy kevesebb felület érintkezik a formával, ami gyorsítja a hűtést, de bonyolult a kilökődés.

Integrált fogantyúk – Gyakran vékony oldalsó fogantyúkkal rendelkeznek, és hajlamosak elpattanni, ha helytelenül kilökődnek.

A formatervezés legfontosabb jellemzői (Rácskosár-öntőforma)

Extrém szellőző kialakítás (az első számú prioritás)

A levegő könnyen megreked a rács zsebeiben. Minden rácscella köré 0,01–0,015 mm-es szellőzőnyílásokat építünk be, a hosszú bordák végén pedig szinterezett porózus acél szellőzőbetéteket. E nélkül a forma elégeti a műanyagot, mielőtt a rács teljesen megtelne.

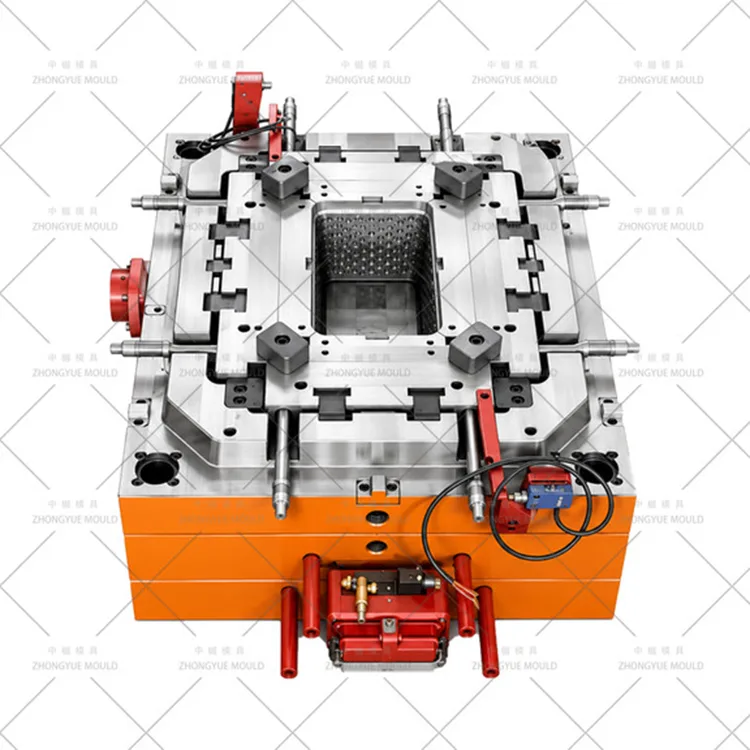

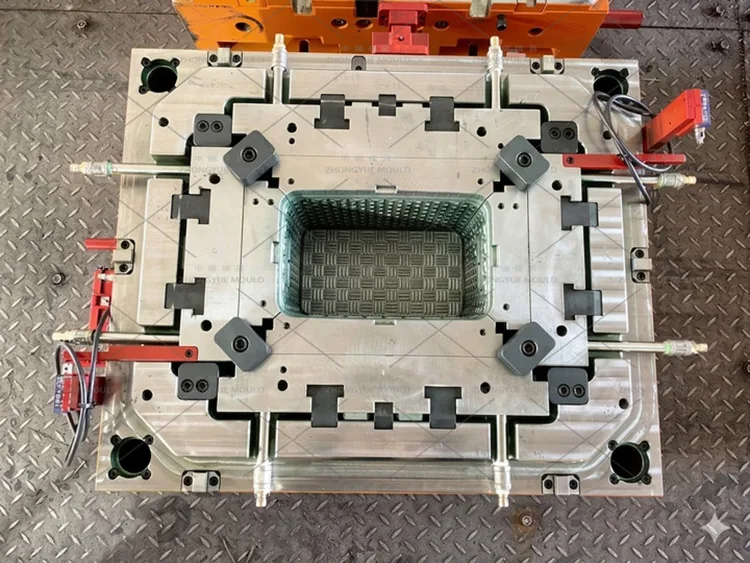

Kétlépcsős kilökő / eltávolító lemez mechanizmus

Mivel a rács alávágásként működik, gyakran használjuk:

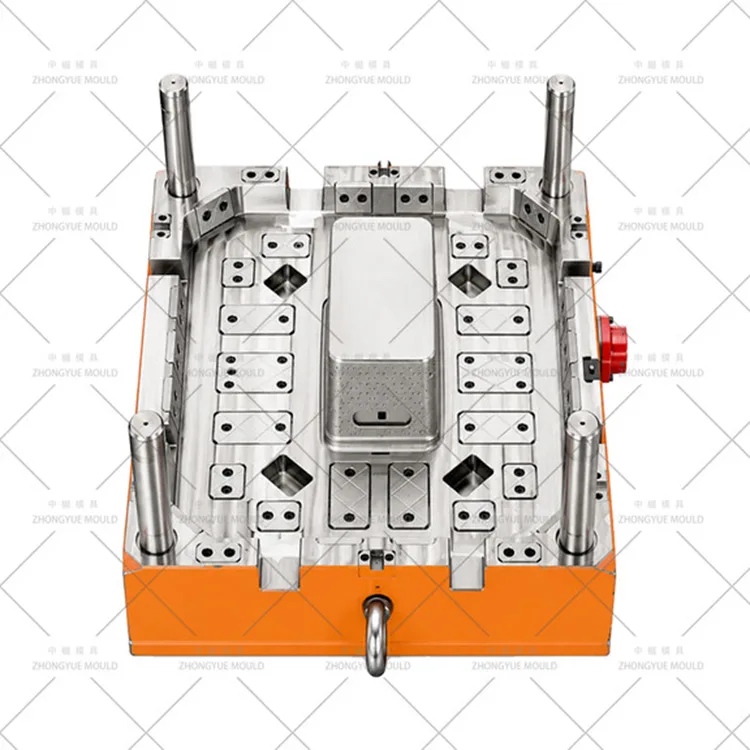

Lehúzólemez: Olyan lemez, amely egyenletesen nyomja le a teljes kosarat a magról, megakadályozva a rács torzulását.

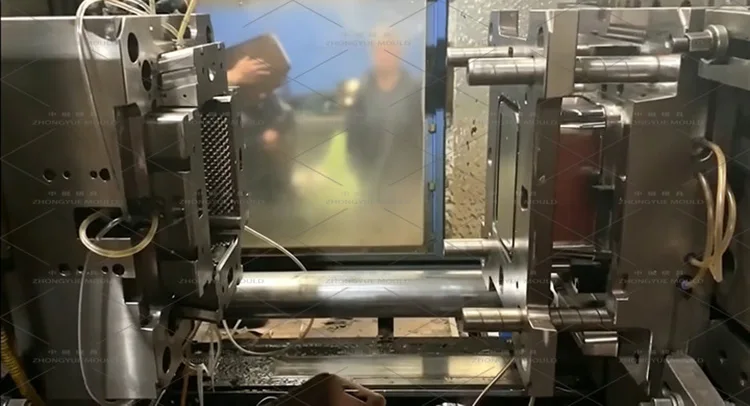

Kétlépcsős kilökődés: Először is, a kilökőcsapok kissé megnyomják a kosarat; majd egy lehúzólemez fejezi be a formázást. Ez csökkenti az egyes rácsbordák feszültségét.

Rácskitöltés szimuláció (Moldflow)

A vékony bordákat nehéz kitölteni. Moldflow analízist használunk a kapu pontos helyének meghatározására (általában egy ventilátorkapu vagy több kapu), hogy biztosítsuk az összes rácscella egyidejű feltöltését anélkül, hogy a háló közepén hegesztési vonalak lennének.

Bordagyökér vastagság szabályozása

Ahol a vékony rácsbordák találkoznak a tömör alappal vagy peremmel, vastag szakaszok alakulhatnak ki. Fokozatos vastagsági átmeneteket tervezünk (30-45°-os kúpos), hogy elkerüljük a süllyedésnyomokat a kosár látható külső felületén.

Kezelje az alávágási megoldásokat

Az oldalsó fogantyúkon gyakran vannak bemetszések. Kis szögletes emelőket használunk, vagy a fogantyút kellő huzattal tervezzük, hogy a PP anyag át tudjon hajolni a magon (rugalmas kilökődés).

Több üreges hatékonyság

Ezek nagy volumenű tételek. 2 üreges, 4 üreges vagy akár 8 üreges formákat tervezünk kiegyensúlyozott Y-ágú futókkal a maximális teljesítmény érdekében.

Gyártási és érvényesítési folyamatunk (kosárforma)

Rács kitöltése és légtelenítése DFM — Elemezze a rács borda vastagságát (1,0–2,0 mm). Futtassa a Moldflow programot a töltés szimulálásához és a légcsapda helyeinek azonosításához. Tervezze meg a légtelenítési stratégiát. Ingyenes DFM jelentés.

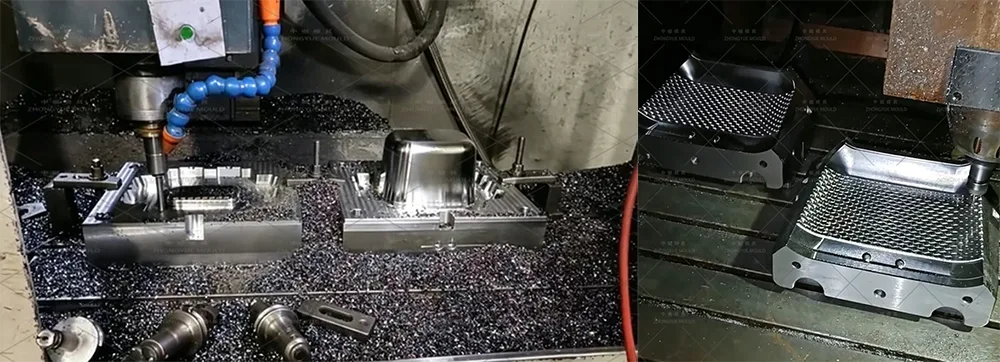

Csupaszlemez megmunkálása — precíziós köszörülés a csupaszító lemez hézagában, hogy biztosítsa a rács bordáinak megszorulását.

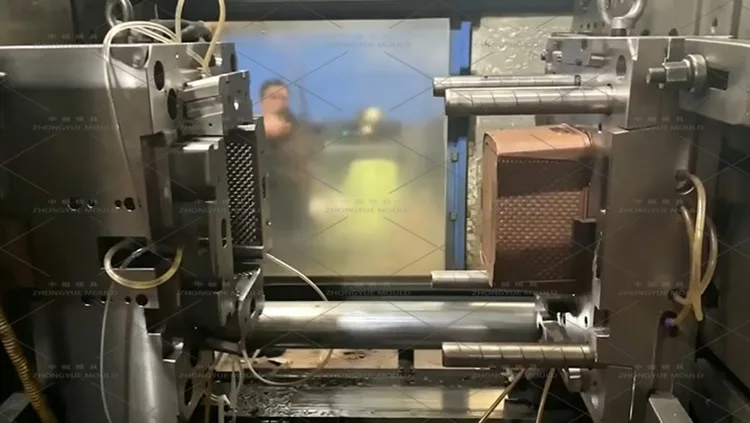

Összeszerelés és T1 próbaverzió – Futtassa a házon belüli gépen. Végezze el a rács integritásának tesztjét (manuálisan hajlítsa meg a rácsot, hogy ne törjön meg). Ellenőrizze, hogy nincsenek-e rövid lövések vagy égési nyomok. Szállítási próbavideó + minták.

Optimalizálás és jóváhagyás – Állítsa be a légtelenítési vagy kilökési sebességet, ha a rács feszültséget mutat. Készítse elő a formát a szállításhoz.

Értékesítés utáni támogatás — 1 év garancia, távoli műszaki útmutatás és pótalkatrészek (lehúzólemez rugók, kilökőcsapok).

Miért válassza a ZHONGYUE MOLD-ot tárolókosár-formájához?

Rácsszerkezeti szakértők — Tisztában vagyunk a nyitott hálós kialakítások egyedi töltési és kilökési kihívásaival.

Szellőztető szakemberek — Formáink fejlett szellőzőnyílással (porózus acél) rendelkeznek, hogy megakadályozzák az égési nyomokat a vékony bordákban.

Biztonságos kidobásos kialakítás — Csupaszító lemezeket és kétlépcsős kilökést használunk, hogy megakadályozzuk a törékeny rács eltörését a formázás során.

Magas kavitáció – Bizonyított tapasztalat 2, 4 és 8 üreges elrendezésben a maximális termelékenység érdekében.

Minőségbiztosítás – A T1-próbák során teszteljük a rács szilárdságát és a kitöltési integritást.

Gyakran Ismételt Kérdések – Tárolórendszerező kosárforma

K: Miért vannak gyakran égési nyomok a rácskosarakban?

V: Mivel a levegő beszorul a kis rácscellákba. Ezt kiterjedt légtelenítéssel (0,01 mm-es elválasztó vezetékek + porózus acélbetétek) oldjuk meg.

K: Hogyan lehet kidobni egy többnyire lyukas kosarat?

V: Nem használhat szabványos csapokat (áthatolnak a lyukakon). Használunk olyan lehúzólemezt, amely egyszerre nyomja a teljes felnit, vagy kétlépcsős kilökőrendszert.

K: Készíthetsz ezekhez többüregű formákat?

V: Igen, a 300 mm-nél kisebb méreteknél gyakran készítünk 2-üreges vagy 4-üreges formákat. Nagyobb szennyeskosarakhoz az 1×1 az alapfelszereltség.

K: Milyen anyag a legjobb a rácskosarakhoz?

V: A PP (MFR 10–20) a legjobb, mert elég rugalmas ahhoz, hogy pattanás nélkül kioldja a rács alámetszéseit. Az ABS túl törékeny az összetett rácsokhoz, hacsak nem nagyon nagy a huzat.

K: Mire van szüksége egy árajánlathoz?

V: 2D rajz (PDF/DWG) + 3D modell (STP/IGS) a kosárról, megadva a méretet, a rácsmintát, az anyagot és a kívánt üregeket.

Kérjen árajánlatot műanyag tárolókosarak formájára

Küldje el kosárrajzait vagy specifikációit a ZHONGYUE MOULD részére. Átfogó DFM elemzést (a rács kitöltésére, légtelenítésre és kidobásra) + hivatalos árajánlatot adunk 24-48 munkaórán belül.

Forduljon hozzánk még ma, hogy optimalizálja a tárolókosár gyártását egy nagy hatékonyságú rácskosár fröccsöntő szerszámmal!
