Autóipari középkonzol forma

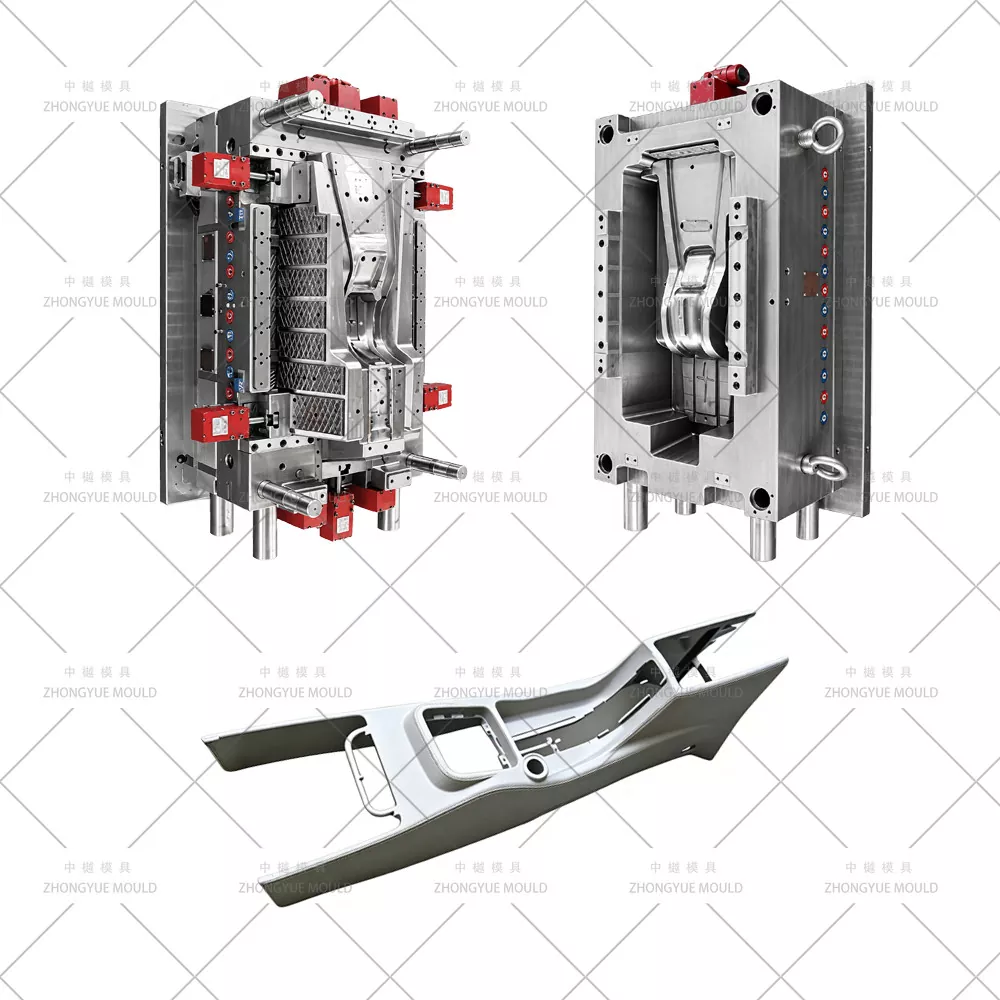

Autóipari középkonzol öntőforma – Egyedi autós középkonzol/belső burkolat fröccsöntő forma gyártója

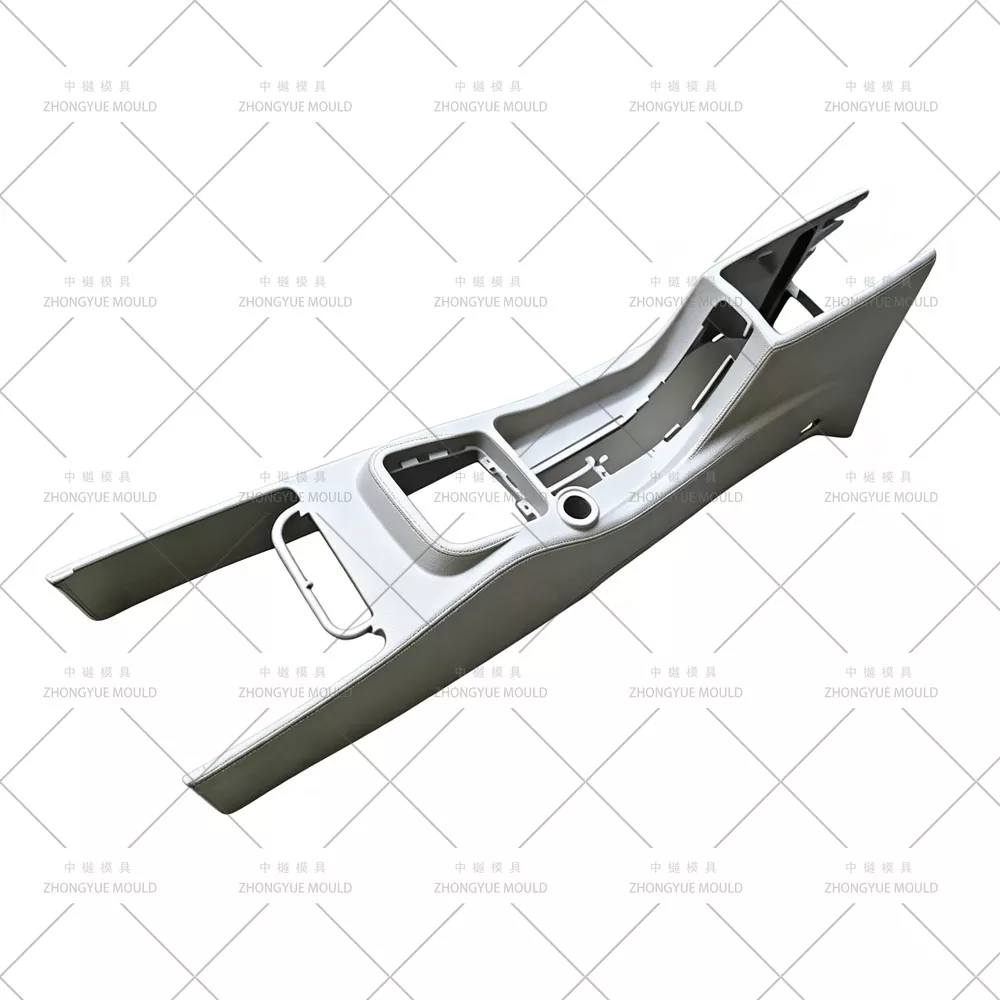

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely autóipari középkonzolformákat / műanyag autós középkonzol fröccsöntő formákat (belső díszítőformákat) szállít a globális Tier-1 autóalkatrész-beszállítóknak és OEM-eknek. A középső konzol – amely a felső dekoratív panelből (kapcsolókkal, USB-portokkal, sebességváltó előlappal) és az alsó tárolórekeszből és kartámaszból áll – jellemzően ABS, PC+ABS vagy PP-T20 anyagból van formázva, matt bőrfelülettel (VDI 27–36) a látható felületeken, és opcionálisan zongorafekete vagy zongorafekete zónával. puha tapintású TPE/TPU felülformázás. Formáink többszögű emelőkkel rendelkeznek a mély tárolótartály alámetszéséhez, hidraulikus vagy ferde csúszdákkal a szellőzőnyílásokhoz és pohártartó-mélyedésekhez, kiegyensúlyozott hűtéssel a vastag rögzítési kiemelkedések közelében, és kifinomult elválasztóvonal-vezérléssel a hibátlan belső megjelenés érdekében.

A személygépkocsik középkonzoljának felső és alsó részegységeitől, a SUV széles konzolos kartámaszalapjain át a sebességváltó-környezeti/díszelőlapokig teljes körű DFM-felülvizsgálatot és Moldflow-szimulációt biztosítunk az acél vágása előtt.

Műszaki adatok:

Tedd fényesebbé következő Automotive Center Console Mould projektjét!

Tipikus középkonzol/belső díszítőalkatrészek, amelyeket mi szerszámunk

A középső konzolformák formatervezési legfontosabb elemei

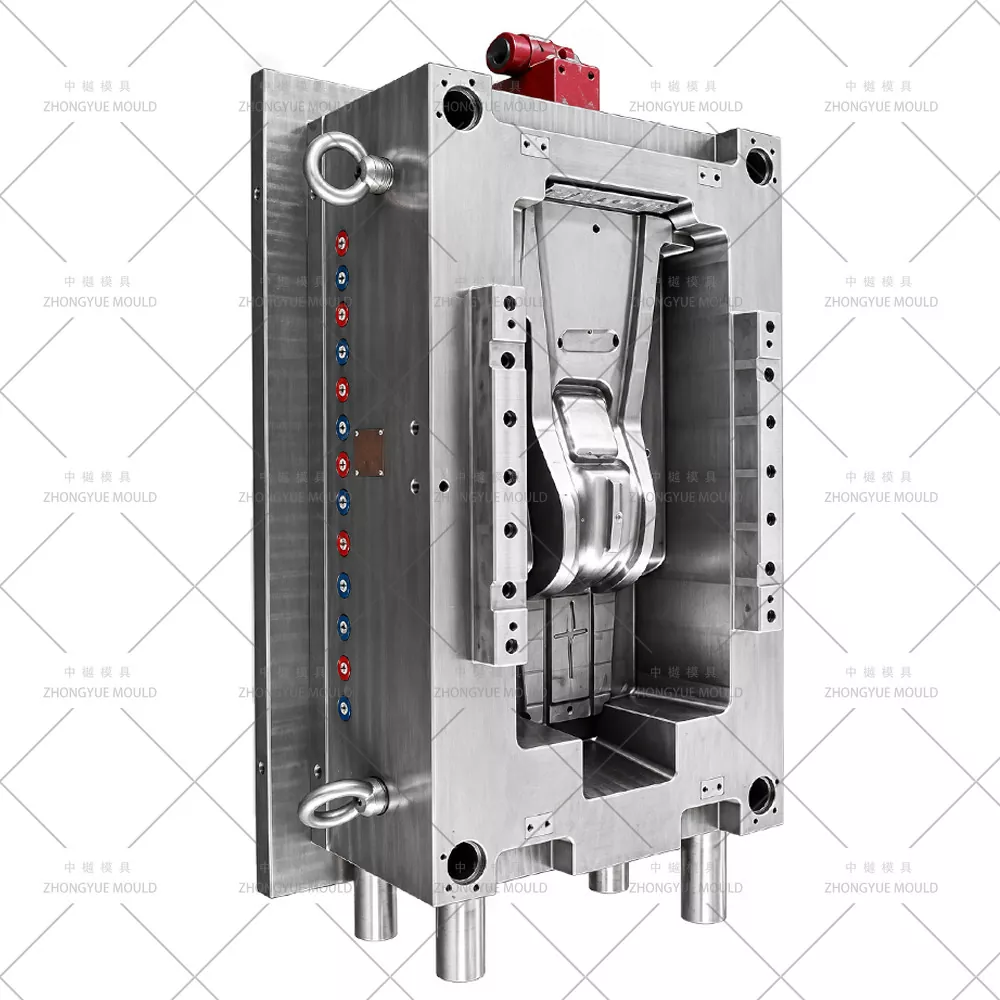

Kettős felületkezelés egy szerszámban— Matt szemcsezóna: 718H/2738HH üreg VDI 27–36 (Mold-Tech / YS minta) közvetlenül maratva; Zongorafekete / krómozott zóna: S136 (HRC 48–52) tükörfényező SPI A1/A2 cserélhető logóval/cikkszámmal.

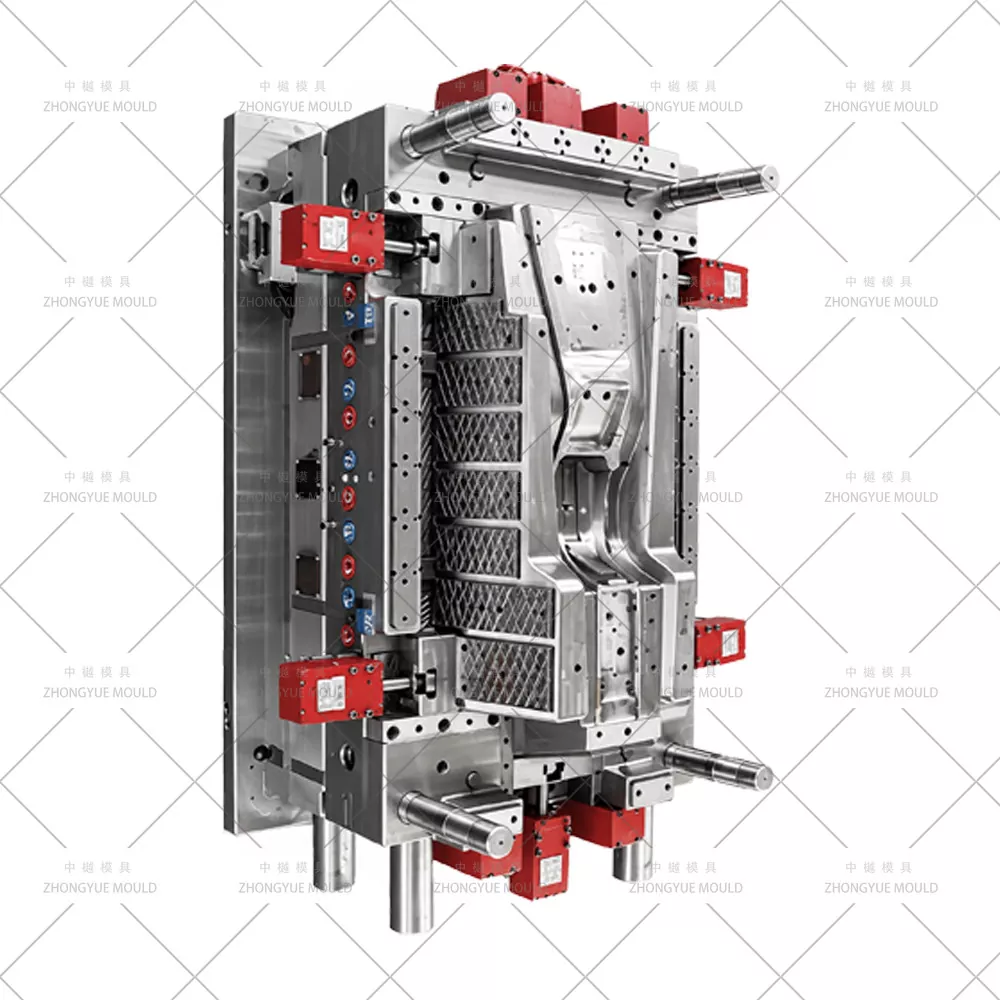

Multi-Lifter & Slide rendszer a mély bevágásokhoz— Emelők a tárolótartály belső kivágásaihoz, ferde tűs csúszdák vagy mini hidraulika pohártartó mélyedéshez, szellőzőzsebhez és USB-kivágáshoz; csúsztatási interferencia ellenőrzése 3D-s összeállításban.

Belső műanyagok zsugorodási kompenzációja— ABS zsugorodás ~0,4-0,7%; PC+ABS ~0,5–0,7%; PP-T20 ~1,0-1,5%; Formafolyás-ellenőrzött üregméretezés, különösen hosszú, vetemedésre hajlamos dekoratív paneleken.

Rejtett tengeralattjáró / élkapu a nem látható karimán— A hátsó/alsó karimán rejtett kapumaradék; az együreges belső formákhoz gyakori hidegcsatorna; forró lefolyó (nyitott vagy szelepes) elérhető a nagy kavitású vagy festett alkatrészekhez a hegesztési vonalak csökkentése érdekében.

Optimalizált hűtés vastag falakhoz és hosszú panelekhez— Terelő + buborékfólia + BeCu betétek vastag rögzítőcsúcsok és érmetálca mélyedés közelében; többzónás hőmérséklet-szabályozás a matt felületen a mosogató minimalizálása érdekében.

Családi formázási lehetőség (felső + alsó konzol / előlap)— Ahol a ciklusidők egyeznek, családi formákat tervezhetünk (vigyázat: a vastag szakaszokon a süllyedés kockázata – esetről esetre a Moldflow segítségével értékeljük).

Formagyártási és érvényesítési folyamatunk

A projekt indulása és a DFM áttekintése— Elemezze a falvastagságot (2,0–3,0 mm jellemző), a szemcsénkénti merülési szöget (≥1,5° VDI 30+ esetén), az emelő löketét a szemetes alámetszésénél, a kapu és a kidobás megvalósíthatóságát; Javasoljon fejlesztéseket a süllyedés/hegesztési vonal elkerülésére a látható matt felületen.

Formaáramlás szimuláció (Moldflow)— Töltési minta, hegesztési vonal helyzete (rejtett karimához/hátsóhoz tolva), szorítóerő, hűtési egyenletesség és előre látható vetemedés a hosszú dekoratív panelnél.

3D formatervezési jóváhagyás— Teljes összeszerelés hűtési elrendezéssel, emelő/csúszka részletek interferencia-ellenőrzéssel, textúra zóna és tükörfényező zóna meghatározása, légtelenítési stratégia.

Precíziós megmunkálás— Nagy sebességű CNC durva/kidolgozás, mélylyukfúrás a hűtéshez, Sodick/Charmilles EDM finom kivágásokhoz és textúragravírozáshoz; S136 betétes tükörfényezés.

T1 próba és javítás— Házon belüli gépen fut; szállítási próbavideó + CMM méretjelentés + mintaalkatrészek jóváhagyásra.

Végső csomagolás és szállítás— Füstölésmentes tok, szerszámkezelési kézikönyv, alkatrészlista (extra emelőrugók, kilökőcsapok), hőkezelés és acéltanúsítványok.

Miért válassza a ZHONGYUE MOLD-ot középkonzolformájához?

Autóipari belső és külső öntőforma tapasztalat— Házon belül épített lökhárító, sárvédő, ajtópanel, műszerfal és középkonzol formák

Házon belüli DFM és Moldflow jelentés— Az acél vágása előtt azonosítsa a feltöltődés/vetemedés/süllyedés kockázatát és optimalizálja a műveletet; ellenőrizze a rést/sima illeszkedést IP-vel és alagúttal

Kettős felületkezelés (szemcsés + zongorafekete)— S136 tükörfényező betét + texturált 718H üreg ugyanabban a formában; 2K/overmolding tervezési támogatás

Szigorú minőségellenőrzés és átlátható fejlődés- Heti megmunkálási fotók, CMM ellenőrzés, T1 minta jóváhagyása a szállítás előtt

Export tapasztalat— Formákat szállítottak Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába

1 év formagarancia + alkatrészellátás (emelők, rugók, csapok)

Gyakran Ismételt Kérdések

K: A felső dekorációs panelt és az alsó tartályt is formázhatja családi formaként?

V: Lehetséges, ha a ciklusidők és a falvastagság összeegyeztethető – a Moldflow segítségével esetről esetre értékeljük, mivel a vastag alsó tartályszakaszok süllyedést okozhatnak, ha ugyanabból a futóból állnak. Gyakran két különálló együregű öntőformaként készülnek a jobb minőségellenőrzés érdekében.

K: Támogatja a zongorafekete (magasfényű) zónákat és a matt szemcséket egy formában?

V: Igen. A magasfényű területekhez S136 tükörpolírozó betétet (SPI A1/A2), a matt zónákhoz pedig 718H/2738HH texturált üreget (VDI 27–36) használunk, világosan meghatározott elválasztó vonalakkal.

K: Milyen melegcsatornát ajánl a középkonzol formához?

V: Sok belső konzol hideg futóművel rendelkezik rejtett tengeralattjáró kapuval. A festett vagy nagyon jó megjelenésű alkatrészekhez, ahol a hegesztési vonalak kritikusak, integrálhatunk nyitott vagy szekvenciális szelepes kapu melegcsatornát (YUDO/SYNVENTIVE/Mold-Master).

K: Mire van szüksége egy árajánlathoz?

V: 3D alkatrészmodell (STP/IGS/X_T), célanyag (ABS / PC+ABS / PP-T20), éves térfogat / kavitációs preferencia (1 × 1 vagy család), a fröccsöntő gép lemezének adatai, felületi textúra és a magasfényű zóna specifikációja, ha van ilyen.

Kérjen árajánlatot autóipari központ konzolformájára

Küldje el a középkonzol 3D modelljét (STEP/IGS/X_T) és a projekt követelményeit. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes DFM jelentést + formaáramlási összefoglalót + hivatalos árajánlatot biztosít.
