Gépjármű ajtólap forma

Gépjármű ajtólap forma – Egyedi autóajtókárpit / belső ajtólap fröccsöntő forma gyártó

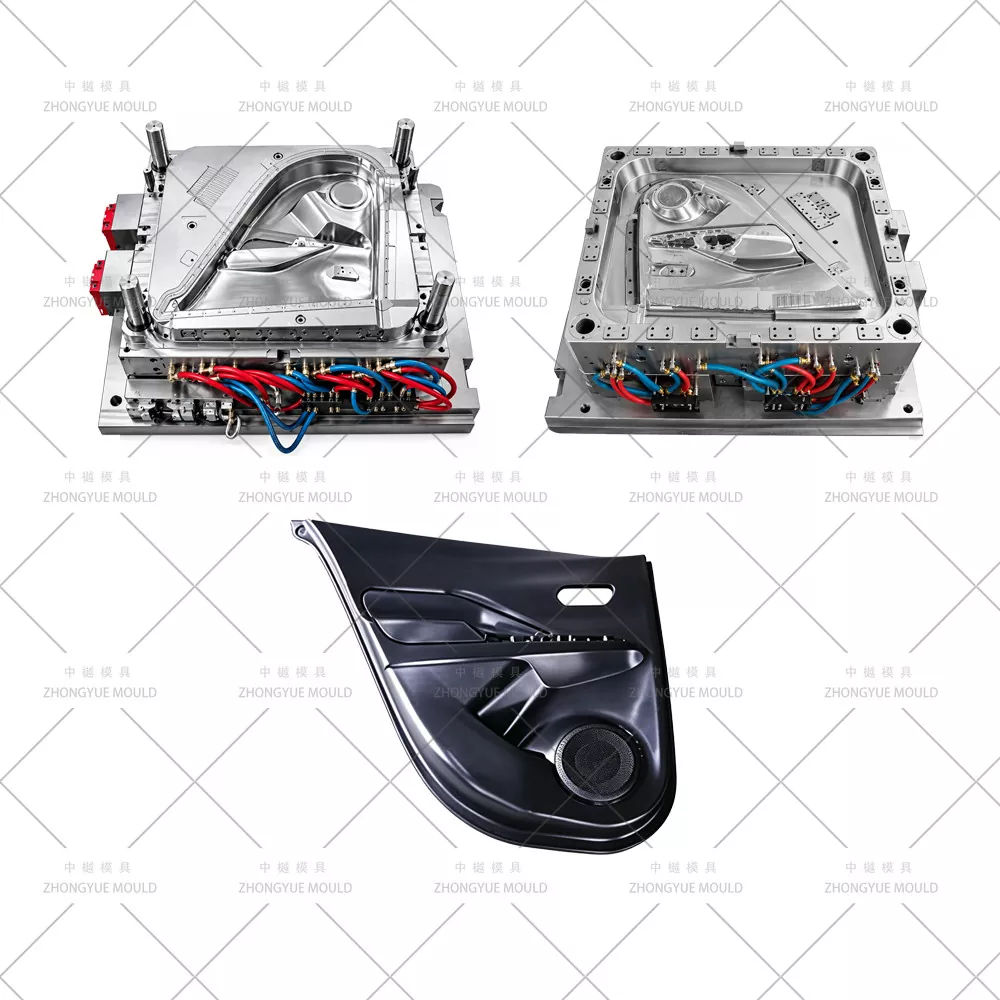

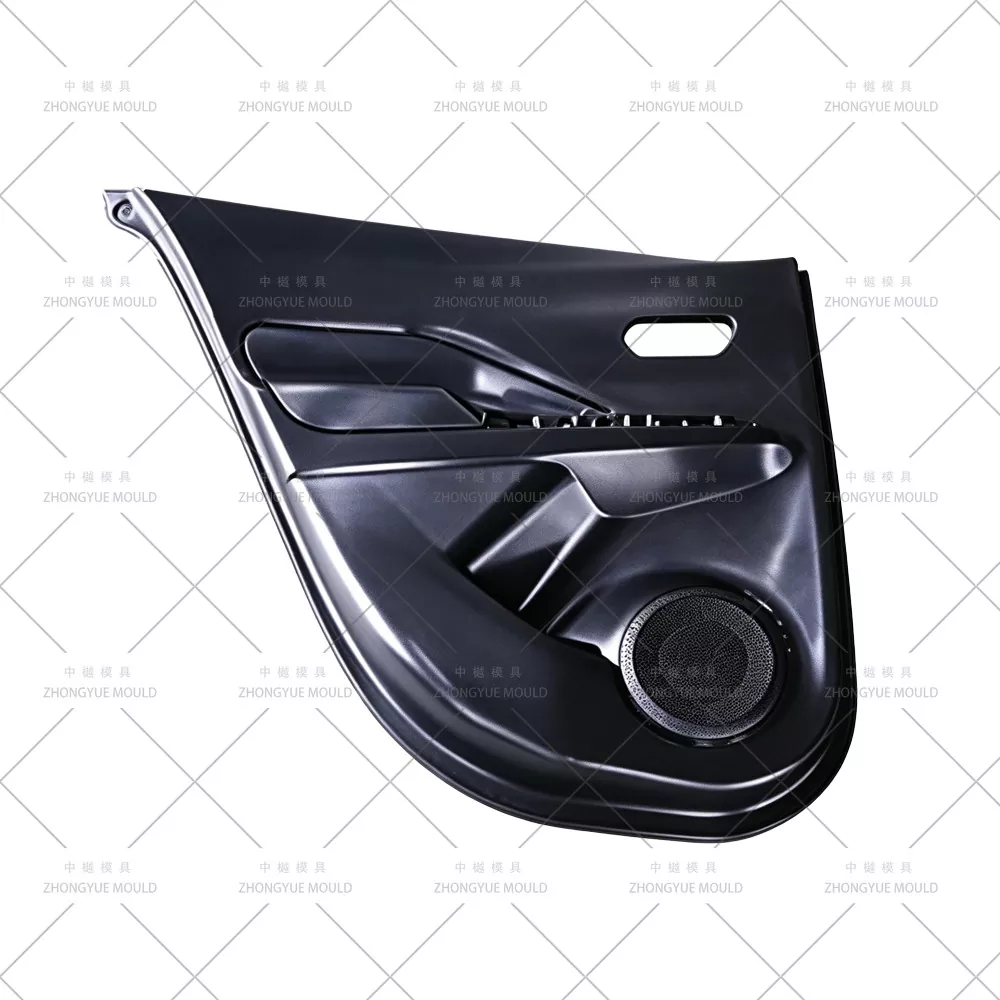

A ZHONGYUE MOULD egy professzionális kínai fröccsöntő szerszámgyártó, amely autóipari ajtólap formákat / műanyag autóajtókárpitlemez fröccsöntő formákat (belső ajtólap formákat) szállít a globális Tier-1 autóalkatrész-beszállítóknak és OEM-eknek. Az ajtópanel kartámaszt, térképzsebet (tárolórekesz), hangszórógyűrűt, kapcsolókeret-rögzítést és több pattintható kapocsfejet tartalmaz – a legtöbb PP+EPDM-Talc (PP-T20/T30) anyagból van öntve, látható A-felületű VDI-szemcsés (matt bőr textúra), valamint opcionálisan zongorafeketével vagy PC-vel díszített díszítőbetétekkel (ABS/PC) kétlövéses/felülöntő formaként. Ajtólap-formáink szekvenciális szelepes kapu (SVG) melegcsatornás rendszerrel (6–10 csepp) rendelkeznek a hegesztési vonalak kiküszöbölésére a szemcsés felületen, több hidraulikus emelővel/szögletes kilökőblokkokkal a térképzseb alámetszéséhez, nitrogénrugóval segített kilökődéssel és zónás hűtéssel a vetemedés szabályozásához 7000–1000 mm-es feszítőtávolságú paneleken.

Az első ajtókárpitoktól (bal/jobb), a hátsó ajtókárpitoktól a különálló kartámasz/térképzsebbetét-formákig teljes DFM-felülvizsgálatot és formaáramlási szimulációt biztosítunk az acél vágása előtt.

Műszaki adatok:

Tedd fényesebbé következő autós ajtólap öntőprojektedet!

Tipikus ajtópanel/díszítési alkatrészek, amelyeket mi eszközünk

Főbb formatervezési csúcsok az ajtólap-formákhoz

Szekvenciális szelepkapu (SVG) Hot Runner— YUDO / SYNVENTIVE / Mold-Master — 6-10 csepp fokozatos nyitással/zárással, hogy a hegesztési vonalakat a rejtett hátsó karimához/belső bordához nyomják, megőrizve a szemcsés A-felület megjelenését.

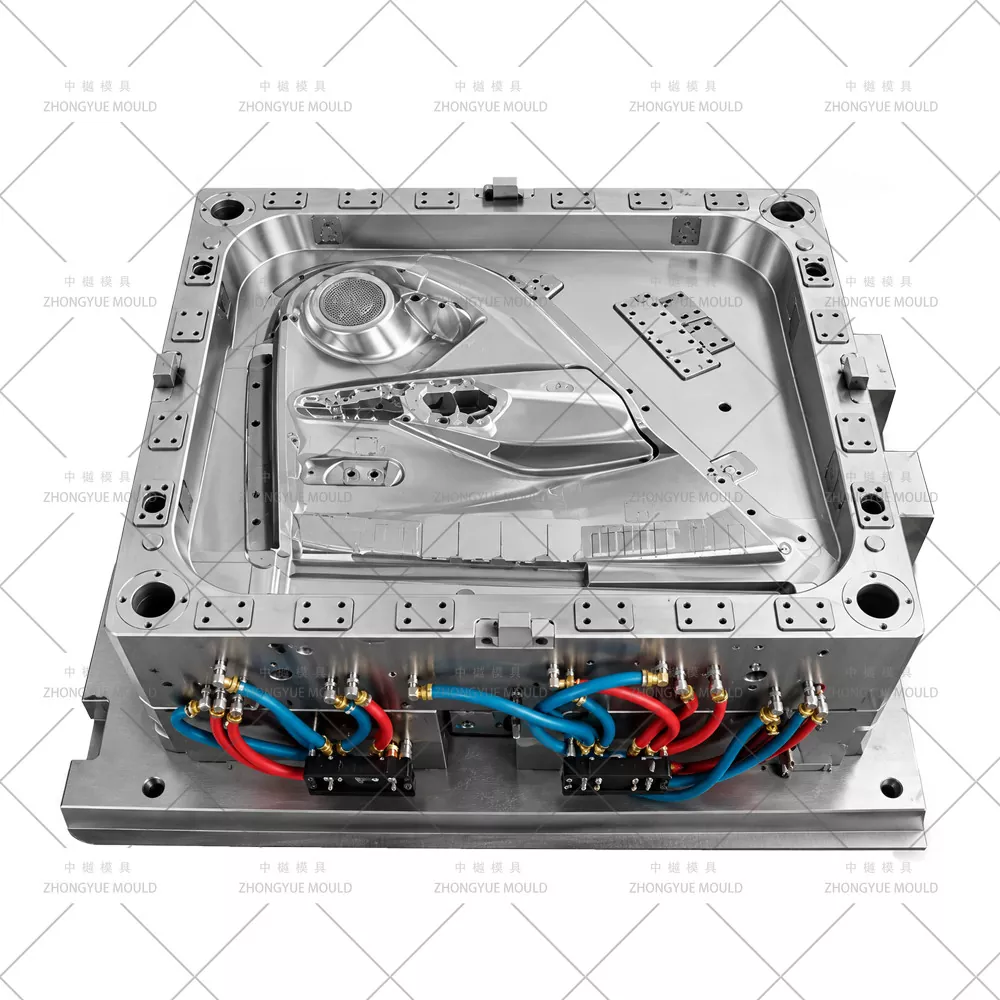

Többféle hidraulikus emelő és szögletes kilökőblokk— 4–8+ emelő a térképzseb belső alávágásához és a kartámasz mélyedéséhez; nitrogén rugók a nagy emelőkön a fáradás megelőzése érdekében; mini hidraulikus hengerek a kapcsoló-előlap kivágásokhoz, ha szükséges.

Zsugorodáskompenzáció PP-Talk és ABS/PC+ABS esetén— PP-T20 zsugorodás ~0,8-1,3%(MD)/1,0-1,5%(TD); ABS ~0,4–0,7%; Formázás-ellenőrzött üregméretezés, különösen széles paneleken az ajtóhéj/A-oszlop vetemedésének és hézagának szabályozására.

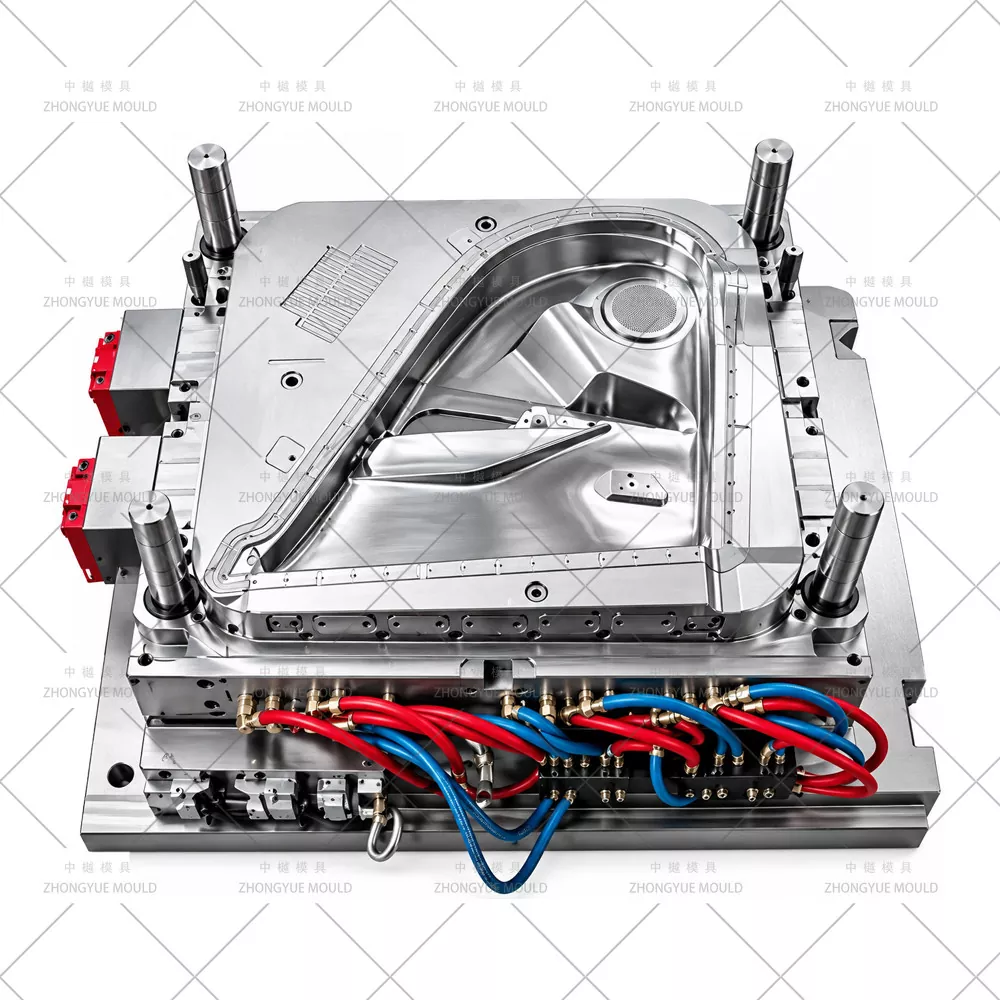

Matt szemcsés + opcionális zongorafekete / króm betétes zóna— Cavity VDI 27–36 bőr/matt szemcsés (Mold-Tech / YS) közvetlenül maratva a 718H/2738HH felületen; S136 (HRC 48–52) tükörfényező betét magasfényű díszítőszalaghoz – jól elválasztott elválasztó vonal.

Zónás mélyhűtés a vetemedés szabályozáshoz— Terelő Ø8–12 mm + buborékoló + BeCu betétek a vastag klipek közelében és a kartámasz rögzítése; 4–6 elszigetelt vízkör (ΔT ≤ 3–4 ℃) a bal/középső/jobb zónák között.

1+1 tükörüreg opció (bal + jobb szimmetrikus ajtólapokhoz)— Kiegyensúlyozott melegcsatorna vagy Y-ágú hidegcsatorna; az aszimmetrikus stílusú panelek esetében általában egyetlen üreg (L & R illesztett pár).

Rejtett tengeralattjáró-kapu a hátoldalon / belső borda— A kapu maradványa teljesen el van rejtve az A-felület elől; hidegfutó ritka, kivéve a protot – forró csepp előnyben.

Formagyártási és érvényesítési folyamatunk

A projekt indulása és a DFM áttekintése— Elemezze a falvastagságot (2,5–3,5 mm típus), a szemcsénkénti merülési szöget (≥1,5° VDI 30+ esetén), az emelő löketének interferenciáját a térképzsebnél és a kartámasznál, a kapu és a kilökődés megvalósíthatóságát; Javasoljon fejlesztéseket a süllyedés/hegesztési vonal elkerülésére az A-felületen.

Formaáramlás szimuláció (Moldflow)— Kitöltési minta, hegesztési vonal helyzete (hátra/karimára tolva), szorítóerő, hűtési egyenletesség és előre jelzett vetemedés nagysága széles PP-Talc panelhez.

3D formatervezési jóváhagyás— Teljes összeszerelés hűtési elrendezéssel (zónás áramkörök), SVG melegcsatornás kiegyensúlyozással, 4–8+ emelő/csúszdarészlet interferencia-animációval, textúra és tükörfényezésű zóna meghatározása.

Precíziós megmunkálás— Nagy formátumú, nagy sebességű CNC durva/kidolgozás, mélylyukfúrás a hűtéshez, Sodick/Charmilles EDM finom emelőhornyokhoz és textúragravírozáshoz; S136 tükörfényezés és VDI szemcsemaratás.

T1 próba és javítás— Házon belüli gépen fut; szállítási próbavideó + CMM méretjelentés + minta alkatrész jóváhagyásra; ellenőrizze a térképre való illeszkedést és a klip rögzítését.

Végső csomagolás és szállítás— Füstölésmentes, nagy teherbírású tok, szerszámkezelési kézikönyv, alkatrészlista (emelőrugók, kilökőcsapok, tömítések), hőkezelési és acéltanúsítványok.

Miért válassza a ZHONGYUE MOLD-ot autóipari ajtólap-öntőformájához?

Autóipari belső öntőforma tapasztalat— Házon belül épített ajtópanel, sárvédő, ajtópanel, középkonzol és ajtólap formák, nagy formátumú 5 tengelyes CNC-vel és mélyfúróval

Házon belüli DFM és Moldflow jelentés— Az acél vágása előtt azonosítsa a feltöltődés/vetemedés/süllyedés kockázatát és optimalizálja a műveletet; ellenőrizze az ajtóhéj és az oszlop közötti rést/síkítást

SVG Hot Runner és Multi-Lifter szakértelem— YUDO/SYNVENTIVE/Mold-Master integráció; nitrogénrugós emelők; ferde kilökőblokk kialakítás

Szigorú minőségellenőrzés és átlátható fejlődés- Heti megmunkálási fotók, CMM ellenőrzés, T1 minta jóváhagyása a szállítás előtt

Export tapasztalat— Formákat szállítottak Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába

1 év formagarancia + alkatrészellátás (emelő rugók, tömítések, csapok)

Gyakran Ismételt Kérdések

K: Készítenek első és hátsó ajtólap formákat is – és lehet, hogy a bal és a jobb oldali 1+1 tükörüreges?

V: Igen. Együregű bal/jobb formákat tervezünk (az aszimmetrikus stílusú paneleknél gyakori) és 1+1 tükörüreges formákat szimmetrikus kialakításhoz, hogy megduplázzuk a teljesítményt felvételenként. Az elülső és a hátsó rész külön kerül feltüntetésre, mivel méretben és funkciókészletben különböznek.

K: Milyen melegcsatornás rendszert ajánl az ajtólap formákhoz?

V: A 6–10 cseppet tartalmazó szekvenciális szelepes kapu (SVG) melegcsatornája erősen ajánlott (YUDO/SYNVENTIVE/Mold-Master) – lehetővé teszi a töltés fokozatos feltöltését, hogy a hegesztési vonalakat a nem látható területekre tolja, ami kritikus a szemcsés A-felület minősége szempontjából.

K: Elérhető-e a matt szemcsés és zongorafekete magas fényűség egyetlen formában?

V: Igen. A magasfényű dekoratív zónához S136 tükörfényező betétet (SPI A1/A2), matt főpanelhez pedig 718H/2738HH texturált üreget (VDI 27–36) használunk, a zónák között jól meghatározott elválasztással.

K: Mire van szüksége egy árajánlathoz?

V: 3D-s alkatrészmodell (STP/IGS/X_T), célanyag (PP-T20/T30 / ABS stb.), éves térfogat/kavitációs preferencia (1×1 vagy 1+1), a fröccsöntő gép lemezének adatai, felületi textúra és a magasfényű zóna specifikációja, ha van ilyen.

Kérjen árajánlatot autóipari ajtólap-formájára

Küldje el az ajtópanel 3D modelljét (STEP/IGS/X_T) és a projekt követelményeit. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes DFM jelentést + formaáramlási összefoglalót + hivatalos árajánlatot biztosít.
