Az autók belső és külső burkolatai – mint például az A/B/C oszlopdíszek, az ablakkeret díszlécek, az ajtók övburkolatai és a koptatólemezek – nemcsak a jármű vizuális minőségét határozzák meg, hanem közvetlenül befolyásolják a karosszéria tömítését és az összeszerelés pontosságát is. Mivel ezek az alkatrészek jellemzően hosszúak, vékony falúak, és bonyolult, pattintható kapocsfejekkel vagy rögzítőfülekkel rendelkeznek a hátoldalon, a hagyományos fröccsöntés nagyon hajlamos a vetemedésre, meghajlásra és látható süllyedésnyomokra. Ezért nagy pontosságúAutomotive Trims Formaa méretstabilitás biztosításának és a gyártási ciklusidő csökkentésének alapvető alapja.
Az alábbiakban az általa gyártott autókárpitos formák alapvető műszaki specifikációi találhatókTaizhou Zhongyue Mold Co., Ltd., gyors beszerzési referenciaként szervezve:

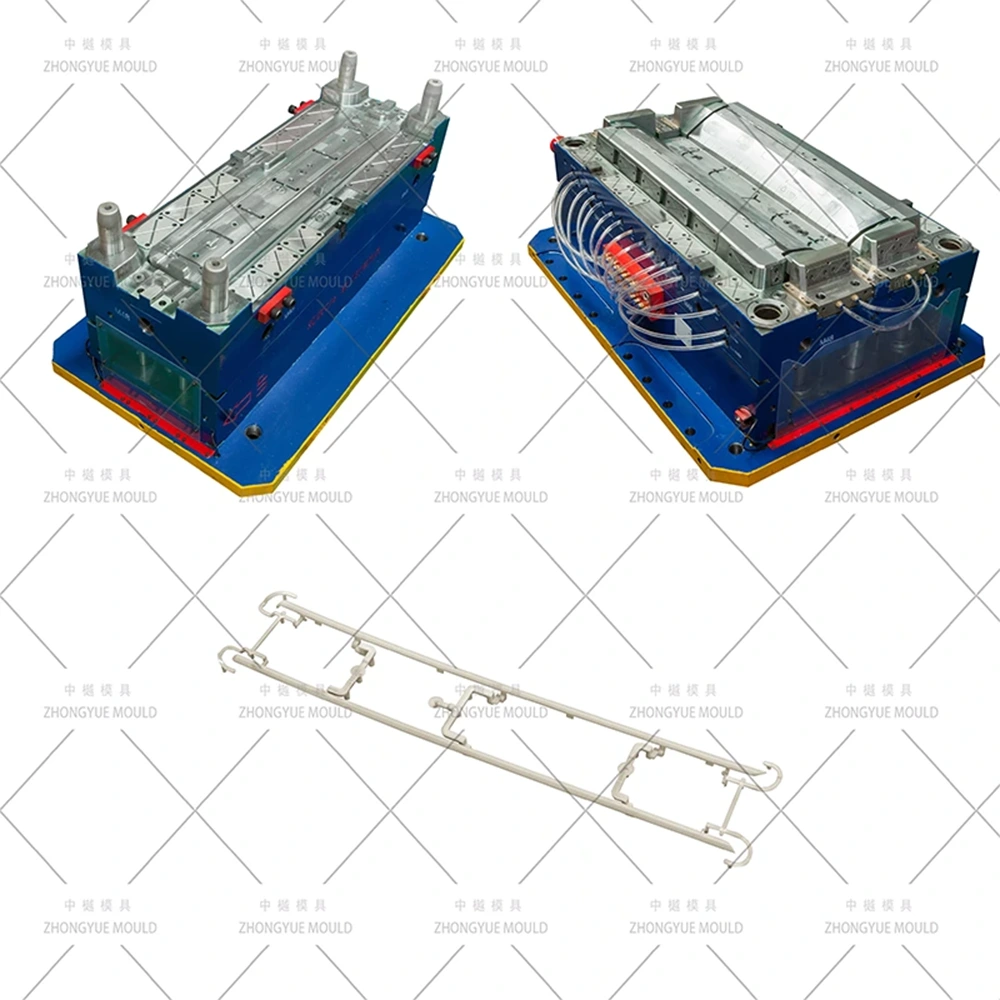

| Paraméter / tétel | Specifikációk és opciók |
| Forma neve | Gépjármű-kárpitszalag/díszítő fröccsöntő forma (autóipari díszléc) |
| Üreges acél | 718H (HRC 33–38) vagy 2738HH textúrához; S136 (HRC 48–52) tükrös krómhoz |
| Core Steel | 718H, P20 vagy H13 (nitridált) |
| Csúszdák és emelők | H13 nitridált vagy SKD61 szerszámacél |
| Forma alap szabvány | LKM, DME, HASCO vagy saját tervezésű szabvány (Tömeg: 0,8T – 3,5T) |
| Üreg konfigurációja | 1×1 (egyetlen üreg), 1+1 (szimmetrikus bal/jobb pár), 2+2 vagy 4 üreg |
| Futórendszer | Balanced Cold Runner (Y-ág) vagy Hot Runner (YUDO/Synventive open drop) |
| Kapuzás típusa | Rejtett tengeralattjáró (látens) kapu, ventilátorkapu vagy Hot Drop közvetlen kapu a hátsó oldalon |
| Kidobó rendszer | Kidobócsapok + kis szögletes emelők + mini hidraulikus csúszó mechanizmusok |
| Felületi kidolgozás | Cavity VDI 27–36 matt bőrszemcsés / MT textúra; S136 SPI A1/A2 tükörfényezés |
| Polimerek formázása | PP-T20 (talkummal töltött), ABS, PC+ABS, TPO (külső fekete), bevonat minőségű ABS |
| Tervező szoftver | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Tolerancia profil | Általános: ±0,05 mm; Clip osztás: ±0,1 mm; Hajlítás: ≤0,3–0,5 mm 500 mm-es hosszonként |
| Gyártási átfutási idő | 30-50 nap (a 3D formatervezés jóváhagyásától a T1 próbamintákig) |
A hosszú, vékony autóburkolat-alkatrészek természetes geometriai sérülékenységének kezelése érdekében speciális szerkezeti tervezési intézkedéseket kell végrehajtani:
• Szimmetrikus többüreges elrendezés: A legtöbb autókárpit szimmetrikus bal és jobb oldali rész (pl. vezető- és utasoldali A-oszlop). Az 1+1 üreges elrendezés és a kiegyensúlyozott hideg Y-elágazás vagy a forró leejtőcsatorna együttes alkalmazása azonos töltési időt és egyenletes befecskendezési nyomást biztosít mindkét üregben.
• Rejtett tengeralattjáró kapu:A hibátlan látható megjelenés (A-felület) garantálása érdekében, a kapu maradványaitól mentesen, a forma tengeralattjáró vagy látens kapukat használ. Ezeket a belső karimára vagy a hátsó szerkezeti bordákra tervezték, és úgy tervezték, hogy a penész szétválásakor automatikusan önnyíródjanak.
• Fejlett emelő- és csúszómechanizmusok:A díszítőelemek több tucat szerkezeti, bepattintható csiptetőt tartalmaznak a hátoldalon. A forma mini szögletes emelőket és hidraulikus csúszdákat tartalmaz, amelyek nitridált H13 acélból készültek, hogy simán tisztítsák meg ezeket az összetett alámetszéseket anélkül, hogy húzási nyomokat vagy alkatrész deformációt okoznának.
• Pontos zsugorodás kompenzáció:Az olyan anyagok, mint a 20% talkumot tartalmazó polipropilén (PP-T20) irányú zsugorodási eltéréseket mutatnak (~0,8-1,3% áramlási irányban és ~1,0-1,5% keresztirányban). A formaüreg méretei a tervezés során nem egyenletesen vannak méretezve, hogy megakadályozzák a hosszú távú hosszirányú meghajlást.
• Zónás hűtőkörök:A kiegyensúlyozatlan hűtés a karcsú részeken súlyos deformációt okoz. Az öntőforma mély, független hűtőcsatornákat (∅6–10 mm) tartalmaz az üreg hosszában, amelyet Beryllium Copper (BeCu) betétekkel egészítenek ki a vastag rögzítőcsúcsok közelében, hogy felgyorsítsák a hőelvezetést.
Autókárpitokspeciális műanyag gyantát és hozzáillő formaacél felületkezelést igényelnek elhelyezkedésüktől és esztétikai funkciójuktól függően:
• Belső matt textúrájú alkatrészek:Az olyan alkatrészeknek, mint az A/B/C oszlopdíszek és az ajtóküszöb-rugdosó lemezek alacsony fényességet és karcállóságot igényelnek. Ezeket általában PP-T20-ból vagy ABS-ből öntik. Az előedzett 718H vagy 2738HH acélt választották ki a formaüreghez, hogy optimálisan reagáljon a kémiai savas maratásra vagy lézeres textúrára, így VDI 27–36 bőrszemcsét érnek el. A huzatszögeket nagyvonalúan ki kell nyitni (minimum 1,5°-ban VDI-fokozatonként), hogy elkerüljük a kidobás közbeni kopást.
• Külső, magasfényű és krómozott darabok:Az olyan alkatrészek, mint az ablakkeret vagy a hűtőrács díszítőelemei TPO-t, PC+ABS-t vagy bevonatminőségű ABS-t használnak. Ezekhez edzett S136 rozsdamentes acél üregekre van szükség, amelyeket kézzel SPI A1/A2 tükörfényezésre políroznak. Az acélban lévő mikroszkopikus üregek a galvanizálás után megnagyobbodnak, így a prémium minőségű acéltisztaság és a speciális tisztatéri polírozás kötelezővé válik.
Bármely szerszámacél blokk vágása előtt digitális érvényesítési felülvizsgálatot hajtanak végre, hogy minimalizálják a tervezési hibákat és a késői műszaki változtatásokat:
DFM (Design for Manufacturability) felülvizsgálata
Ez a szakasz értékeli a falvastagság konzisztenciáját (optimálisan 2,0–3,0 mm-en belül az automatikus vágásoknál), a huzat hozzáférhetőségét, az elválási vonal elhelyezését és az emelő lökettávolságát, hogy korán elkapja a lehetséges süllyedésnyomokat vagy a rövid felvételeket.
Moldflow szimulációs elemzés
1. Szimulálja az olvadék elülső terjedését a legjobb kapuhelyek kialakítása érdekében, a légcsapdákat és a hegesztési vezetékeket a rejtett hátsó karimákhoz tolja.
2. Kiszámítja a szorítóerő-szükségletet, hogy kiküszöbölje az elválasztó vonal felvillanását hosszú, nagynyomású befecskendezések esetén.
3. Térfogatbeli zsugorodás- és elhajláselemzést végez a hajlítási tendenciák előrejelzése érdekében, lehetővé téve a tervezők számára, hogy az alakváltozással ellentétes beállításokat közvetlenül a forma geometriáján alkalmazzák.
Gyártási körünk a főbb autóipari belső és külső kárpitprofilok teljes műszaki skáláját lefedi:
| Alkatrész típusa | Közös szubsztrátok | Elsődleges formatervezési fókusz |
| A / B / C oszlopos díszítés | PP-T20, ABS | 1+1 bal/jobb üregelrendezés; egységes VDI matt bőr textúra; Komplex klip-emelők; rejtett alkapuzás. |
| Ablak körüli burkolat | Külső TPO, króm ABS | S136 üregblokkok; ultrapontos elválási vonal vezérlés a villanás megakadályozása érdekében; kopásálló acél TPO készítményekhez. |
| Scuff / Kick Plate | PP+EPDM, ABS | Kopásálló textúragravírozás; kiegyensúlyozott hűtés a vastag-vékony borda átmenetekhez; 1+1 vagy 2-üreges konfigurációk. |
| Fényes ékezetes rács | bevonat minőségű ABS | SPI A1 tükörfényező üreg; habozásmentes futóösvények; minimális tanúsorok; együreges elrendezések. |
| Tetősín / szélvédő burkolat | TPO, PP+EPDM-T20 | Karcsú, vékony csíkos stabilizálás; több hűtőzóna az íj megakadályozására; precíz igazítás a testközök tökéletes illeszkedéséhez. |
2015-ben alakult,Taizhou Zhongyue Mold Co., Ltd.egy csúcstechnológiás kínai fröccsöntő szerszámgyártó és -szállító, amely Huangyanban, Taizhouban, Zhejiang tartományban található – széles körben elismert „Kína penészvárosaként”. Modern gyártóüzemünk több mint 10 000 négyzetméteren terül el.
A Zhongyue alapfilozófiánk, a „Minőség teszi a jövőt, a fókusz professzionálissá” vezérelve átfogó, teljes körű megoldásokat kínál, beleértve a műanyag öntőformák tervezését és gyártását, termékfejlesztési támogatást és tömeggyártású fröccsöntést. Rendkívül stabil mérnöki részleget tartunk fenn, ahol fő technikusaink több mint 70%-a 10+ éves közvetlen iparági tapasztalattal rendelkezik. A vállalat rendelkezik ISO 9001 minőségirányítási tanúsítvánnyal, és nagy sebességű CNC megmunkáló központokat, precíziós szikraforgácsoló gépeket és koordináta mérőgépeket (CMM) üzemeltet, hogy megfeleljen a nemzetközi Tier-1 autóalkatrész-beszállítók és OEM-ek szigorú exportszerszám-szabványainak.
A Zhongyue Mold szigorú mérföldkőkezelést alkalmaz minden esetbenAutomotive Trims Formaprojekt:
1. A projekt indulása és a DFM áttekintése (1–3. nap): Az alkatrészadatok műszaki áttekintése, az elválasztási vonalak meghatározása, a kapu pozicionálása és a tolóelrendezések, majd egy átfogó DFM jelentés elkészítése.
2. Formázás és 3D szerkezettervezés (4–12. nap): fröccsöntési szimulációk futtatása a kitöltési minták optimalizálása érdekében. Teljes 3D-s összeszerelési modellek (UG NX / CATIA) generálása a végfelhasználói bejelentkezéshez.
3. Precíziós szerszámmegmunkálás (13–35. nap): Nagy sebességű CNC nagyolás és simítás, mélyfuratú pisztolyfúrás hűtővízvezetékekhez, EDM a finom klip mélyedésekhez, és végső speciális VDI textúra vagy S136 kézi tükörpolírozás.
4. T1 formapróba és méretellenőrzés (36–42. nap): A kezdeti formapróba futtatása házon belüli fröccsöntő préseken. Élő mintavételi videók rögzítése, teljes CMM méretjelentés készítése és ingyenes T1 műanyag minták kiszállítása az ügyfélnek expressz futáron keresztül.
5. Formahangolás és exportcsomagolás (43–50. nap): Kisebb módosítások végrehajtása mintaellenőrzés alapján. Rozsdamentes bevonatok felhordása, a forma becsomagolása fertőtlenítésmentes fa exportládába, majd szállítása a műszaki vázlatokkal és egy 5%-os egyedi alkatrészcsomaggal együtt.
1. kérdés: Az Ön gyára elkészítheti a bal (L) és a jobb (R) szimmetrikus díszítőelemeket egyetlen formába?
V: Igen. A legtöbb szimmetrikus oszlopdísz, koptatólemez és ablak derékvonalú díszítőelem 1+1-es üreges konfigurációban (vagy kis csíkoknál 2+2-ben) készült. Ez azonos ciklusidőket, anyagtulajdonságokat és színkonzisztenciát biztosít a két rész között, miközben megduplázza a gyártási teljesítményt a felvételenként.
2. kérdés: Hogyan akadályozhatja meg, hogy a hosszú, karcsú műanyag díszlécek kidobás után meghajoljanak vagy meghajoljanak?
V: A meghajlás ellen a tervezési szakaszban átfogó Moldflow vetemedéselemzést végzünk. Nem egyenletes zsugorodási skálázást alkalmazunk az adott gyantaminőség (pl. PP-T20) alapján, és több független, zónás hűtőkört (terelőlapokat és buborékolókat) integrálunk, hogy kiegyenlítsük a hőösszehúzódást a magban és az üregben.
3. kérdés: Milyen szerszámacélt ajánl magasfényű, krómozott külső díszítőelemekhez?
V: Szigorúan az átedzett S136 rozsdamentes acélt ajánljuk (hőkezelt HRC 48–52-ig). Az S136 biztosítja a hibátlan SPI A1/A2 tükörfényezés eléréséhez szükséges anyagsűrűséget és korrózióállóságot, biztosítva, hogy a fröccsöntött részek mentesek maradjanak a lyukaktól vagy a felületi hullámoktól a galvanizálás után.
4. kérdés: Milyen szintű átláthatóságot kínál a vásárlóknak a szerszámgyártási szakaszban?
V: Világos követési kommunikációt tartunk fenn. A projektmérnökök részletes heti előrehaladási jelentéseket készítenek az aktív megmunkálási lépésekről készült nagy felbontású fényképekkel és videókkal alátámasztva. A T1/T2 formapróbáknál támogatjuk az élő videó streaming linkeket, így csapata valós időben követheti a tesztelés és a kidobás folyamatát.
5. kérdés: Mi az Ön szabványos jótállási és alkatrésztámogatási csomagja az exportformákhoz?
V: Átfogó 1 év garanciát biztosítunk a hitelesített szerszám-élettartam garanciák mellett (pl. minimum 500 000 lövés 718H acél esetén). Ezenkívül minden formát ingyenesen szállítunk egy extra 5%-os kritikus alkatrészcsomaggal (beleértve a kilökőcsapokat, emelőrugókat és belső tömítéseket), hogy megelőzzük a gyártási leállást.
• Speciális gépjárműipari kompetencia:Több éves, bizonyított tapasztalat nagy lökhárítók, műszerfal-szerelvények, oszlopkárpitok és jól látható fényes csíkok fejlesztésében.
• Integrált házon belüli gyártás:Minden fázis – a DFM-generálástól és a Moldflow-szimulációtól a CNC-megmunkálásig, polírozásig és nyomvonalformázásig – egy fedél alatt történik a költségek és az átfutási idők ellenőrzése érdekében.
• Tanúsított ellátási lánc integritás:Nyomon követhető, tanúsított szerszámacélokat (mint például eredeti LKM, ASSAB vagy Groeditz) és melegcsatornás konfigurációkat (YUDO, Synventive) szerezünk be, amelyeket anyagtanúsítványok támogatnak.
• Export-kompatibilis logisztikai támogatás:Teljesen megfelelő, füstölésmentes faládákat, angol mérnöki rajzokat, részletes szerszámkezelési kézikönyveket és nyomon követhető hőkezelési rönköket szállítunk.
Mérnöki, nagy pontosságúAutomotive Trims Formakiegyensúlyozza a makulátlan kozmetikai esztétikát a hosszú távú mechanikai megbízhatósággal a nagy volumenű gyártás során.Taizhou Zhongyue Mold Co., Ltd.ötvözi a fejlett mérnöki rendszereket, a speciális Huangyan szerszám-infrastruktúrát és a szigorú minőség-ellenőrzési protokollokat, hogy megvédje összeszerelősorait az olyan gyakori fröccsöntési hibáktól, mint a villanás-, vetemedés- és süllyedésnyomok.
Készen áll a következő autóipari fröccsöntő program optimalizálására? Kéremlépjen kapcsolatba velünkmég ma azáltal, hogy elküldi 3D-s díszítőelem-modelljeit és a megcélzott éves mennyiséget. Mérnöki részlegünk átfogó DFM áttekintést és hivatalos, versenyképes kereskedelmi árajánlatot készít 24-48 munkaórán belül. Növeljük együtt gyártási precizitását.
-
