Cikk összefoglaló: A hűtőszekrény formakritikus eszköz a pontos, tartós és vizuálisan egységes műanyag alkatrészek előállításához, amelyeket a modern hűtőberendezésekben használnak. Az ajtóborításoktól és fiókoktól a tálcákig, keretekig, szekrényekig és egyéb belső alkatrészekig a formatervezés közvetlenül befolyásolja a méretstabilitást, a felület minőségét, az összeszerelés pontosságát, a ciklusidőt és a hosszú távú gyártási költségeket. Ez a cikk elmagyarázza, hogyan működik egy jól megtervezett hűtőforma, mit kell figyelembe venniük a gyártóknak, mielőtt megrendelnék, hogyan előzhetők meg a gyakori gyártási problémák, és hogyan közelíti meg a ZHONGYUE a testreszabott formamegoldásokat az igényes hűtőszekrény-alkalmazásokhoz.
A hűtőforma egy precíziós szerszámrendszer, amelyet hűtőszekrények és fagyasztók műanyag alkatrészek gyártására használnak fröccsöntéssel. Az egyszerű műanyag formákkal ellentétben a hűtőszekrény szerszámainak gyakran nagy alkatrészméreteket, összetett geometriákat, szűk összeszerelési tűréseket, igényes felületi követelményeket és ismételt gyártási ciklusokat kell kezelniük.
A modern hűtőszekrények sok öntött műanyag alkatrészt tartalmaznak. Ezek közé tartozhatnak az ajtóborítások, a hűtőszekrény fiókjai, a fagyasztódobozok, a ropogós tartályok, a tálcák, a keretek, a polcok, a belső rekeszek, a szekrényhez kapcsolódó alkatrészek és más szerkezeti vagy funkcionális alkatrészek.
Az öntőforma minősége közvetlenül befolyásolja a kész alkatrész minőségét. Ha az üreg méretei pontatlanok, a hűtőrendszer rosszul kiegyensúlyozott, vagy a kilökőszerkezet nem megfelelő, a gyártók vetemedést, süllyedésnyomokat, hegesztési vonalakat, rövid felvételeket, villanást, méreteltéréseket vagy nehéz összeszerelést tapasztalhatnak.
A készülékgyártók számára ezért nem az a cél, hogy egyszerűen olyan öntőformát állítsanak elő, amelyből egyetlen elfogadható minta is készíthető. A valódi cél az, hogy olyan szerszámokat fejlesszünk ki, amelyek a nagy volumenű gyártás során ismételten stabil alkatrészeket tudnak előállítani.
A ZHONGYUE a testre szabott öntőforma-megoldásokra összpontosít, amelyeket az egyes hűtőszekrény-alkatrészek geometriája, anyaga, gyártási mennyisége, gépkörülményei és minőségi követelményei alapján terveztek.
A hűtőszekrény alkatrészek gyakran nagy felülettel és viszonylag bonyolult szerkezettel rendelkeznek. Egy kisebb szerszámhiba több ezer befecskendezési ciklus után jelentős problémát okozhat.
A megfelelően megtervezett hűtőforma segíthet a gyártóknak számos fontos gyártási cél elérésében:
Ezek az előnyök különösen fontossá válnak, ha egy hűtőszekrény modellt nagy mennyiségben gyártanak. Már a kis hibaszázalék is jelentős anyagpazarlást, munkaerőköltséget, utómunkálatokat és gyártási késéseket eredményezhet.
Emiatt a formatervezést inkább az átfogó gyártási stratégia részének kell tekinteni, nem pedig egyszerű szerszámvásárlásnak.
Egyetlen hűtőszekrény termékcsaládhoz számos különböző forma szükséges. Minden alkatrész más-más követelményeket támaszt a méretre, szilárdságra, megjelenésre, átlátszóságra, mérettűrésre és összeszerelésre vonatkozóan.
| Hűtőszekrény alkatrész | Fő termelési szempontok | Tipikus minőségi aggályok |
|---|---|---|
| Ajtófólia | Nagy felület és méretstabilitás | Vetedés, zsugorodás, egyenetlen falvastagság |

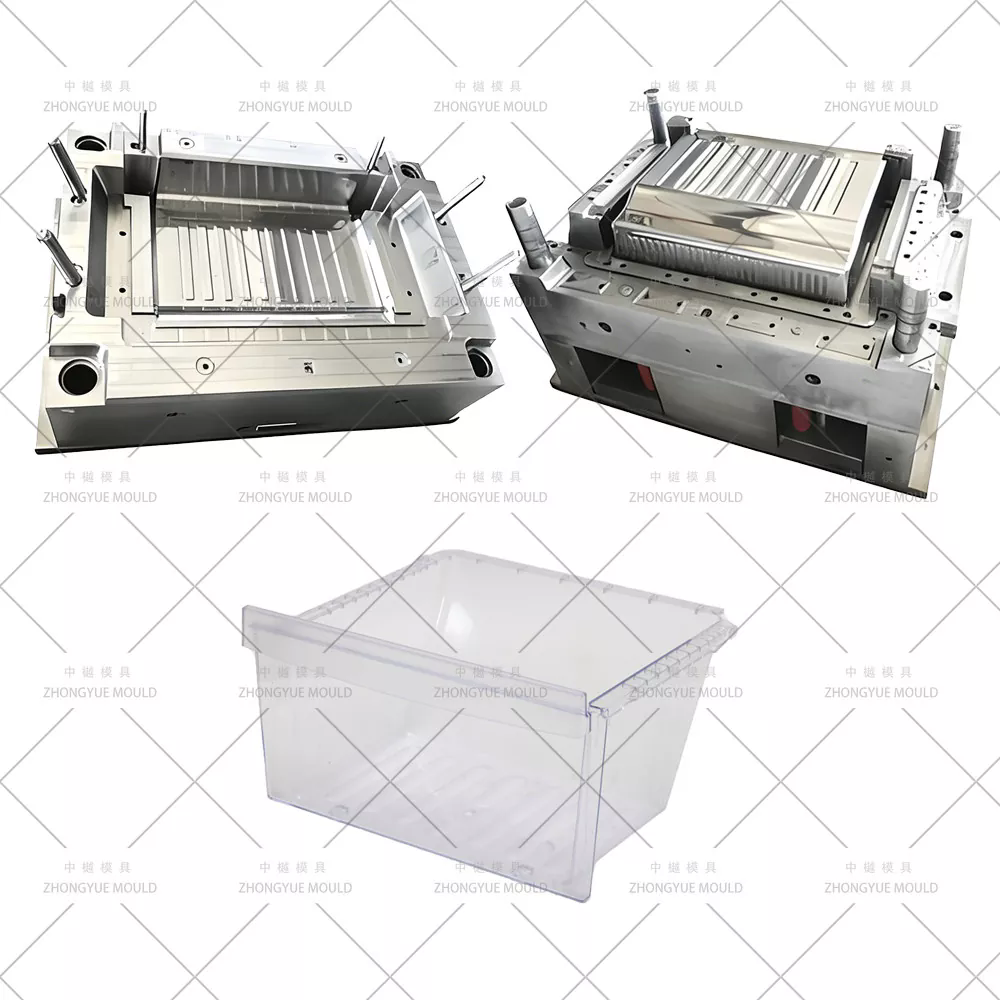

| Hűtőszekrény fiók | Sima mozgás és pontos méretek | Deformáció, villanás, felületi hibák |
| Crisper fiók | Funkcionális geometria és megjelenés | Vetedés, hegesztési vonalak, rossz átlátszóság |
| Tálca | Teherbíró képesség és síkság | Süllyedésnyomok, deformáció, egyenetlen vastagság |
| Keret | Pontos összeszerelési interfészek | Méreteltérés és villanás |
| Fagyasztó doboz | Szerkezeti szilárdság és ismételhetőség | Vetedés és hiányos kitöltés |
| Szekrénnyel kapcsolatos alkatrészek | Nagy méretek és összetett geometria | Deformáció, hűtési egyensúlyhiány, méretváltozás |
A ZHONGYUE hűtőszekrény szerszámozási képességei egy sor alkatrészt lefednek, beleértve az ajtóborításokat, fiókokat, belső rekeszeket, tálcákat, kereteket, crisper fiókokat és más testreszabott műanyag hűtőalkatrészeket.
A jó formatervezés a megmunkálás megkezdése előtt kezdődik. A műanyag alkatrész geometriáját, a kiválasztott gyantát, a fröccsöntő gépet, a várható teljesítményt, a megjelenési követelményeket és az összeszerelési feltételeket együtt kell figyelembe venni.
The first step is understanding the part itself. A mérnökök megvizsgálják a falvastagságot, a bordákat, a kiemelkedéseket, a sarkokat, a huzatszögeket, az alámetszéseket, a rögzítési pontokat, a funkcionális interfészeket és a kozmetikai felületeket.
A hűtőszekrény nagy részei különösen érzékenyek lehetnek az egyenetlen falvastagságra. Amikor a különböző régiók különböző sebességgel hűlnek és zsugorodnak, deformáció léphet fel. Ezért a terméktervezésnek és a formatervezésnek együtt kell működnie a zsugorodás szabályozása érdekében.
A műanyagnak el kell érnie az üreg minden régióját megfelelő nyomással és hőmérséklettel. A nem megfelelő kapu elhelyezése kiegyensúlyozatlan töltést, látható hegesztési vonalakat, túlzott nyomásigényt vagy helyi deformációt okozhat.
Összetett hűtőalkatrészek esetén a gondosan megtervezett melegcsatornás vagy többkapus konfiguráció egyenletesebb töltést biztosíthat. A pontos elrendezés az alkatrész geometriájától és a gyantától függ.
A hűtés az egyik legfontosabb tényező, amely befolyásolja a fröccsöntési ciklus idejét és a méretstabilitást.
Ha egy nagy forma egyik része lényegesen gyorsabban hűl le, mint a másik, a differenciális zsugorodás vetemedést okozhat. A megfelelően elhelyezett hűtőcsatornák elősegítik a hő egyenletesebb elvezetését és a kiszámítható termelési feltételek fenntartását.
Lehűlés után a fröccsöntött alkatrészt el kell távolítani anélkül, hogy annak megjelenése vagy geometriája károsodna. A hűtőszekrény nagy részeinél gondosan elosztott kilökőrendszerre lehet szükség a helyi feszültség elkerülése érdekében.
A rosszul kiegyensúlyozott kilökőszerkezet nyomokat hagyhat, deformációt okozhat, vagy megnehezítheti az automata formázást. A ZHONGYUE ezért a kidobási követelményeket a tervezés korai szakaszában veszi figyelembe, nem pedig utólagos elgondolásként kezeli.
Az anyagválasztás befolyásolja a forma élettartamát és a kész alkatrész minőségét is. A helyes választás a várható gyártási mennyiségtől, a műanyagtól, a felületi követelményektől, a korróziós szempontoktól, a megmunkálási követelményektől és a karbantartási tervtől függ.
A gyakori mérnöki választások az alkalmazástól függően különböző minőségű előedzett vagy edzett formaacélokat tartalmazhatnak. Igényes hűtőszekrény-szerszámokhoz olyan anyagokat lehet figyelembe venni, mint a P20, 718H vagy S136 a konkrét projektkövetelményeknek megfelelően.
Az öntött műanyag ugyanolyan fontos. A hűtőszekrény alkatrészei funkciójuktól függően különböző gyantákat használhatnak. PP, HIPS, ABS, PC, PET, GPPS és egyéb anyagok választhatók különböző alkalmazásokhoz.
A formát a tényleges gyanta köré kell megtervezni, ahelyett, hogy az összes műanyagot azonos módon kezelné. Az olvadékhőmérséklet, a zsugorodás, az áramlási jellemzők, a hűtési viselkedés és a kilökési követelmények anyagonként jelentősen eltérhetnek.
A hűtőszekrény szerszámait vásárló gyártókat gyakran a leginkább aggasztják az ismétlődő hibák. Előfordulhat, hogy egy öntőforma vizuálisan elfogadható első mintát készít, de nehéz lesz ellenőrizni a tömeggyártás során, ha a mögöttes kialakítás nincs megfelelően optimalizálva.
| Lehetséges hiba | Lehetséges ok | Tervezés vagy folyamatirány |
|---|---|---|
| Csavarás | Egyenetlen hűtés vagy zsugorodás | Javítja a hűtési egyensúlyt és a falvastagság szabályozását |
| Mosogatónyomok | Vastag részek és elégtelen csomagolás | Optimalizálja a geometriát, a kapu helyzetét és a csomagolási feltételeket |
| Hegesztési vonalak | Több olvadási front találkozása | Tekintse át a kapu konfigurációját és az áramlási irányt |
| Vaku | Nem megfelelő elzárás vagy túlzott formázási nyomás | Javítsa az elválási felületeket és a formaillesztést |
| Rövid lövés | Elégtelen töltés vagy korlátozott áramlás | Elemezze a csúszó, a kapu, a szellőző és a befecskendezési feltételeket |
| Lebontási sérülés | Elégtelen huzat vagy nem megfelelő kilökődés | Optimalizálja a huzatszögeket és az ejektor eloszlását |
A szimuláció értékes információkkal szolgálhat az acél vágása előtt. A formaáramlás elemzése segíthet a mérnököknek felmérni a töltési viselkedést, a nyomáseloszlást, a hegesztési vonalak helyét, a hűtési feltételeket és a lehetséges deformációt.
A korai elemzés különösen értékes a nagy hűtőszekrény-alkatrészek esetében, mivel a tervezési probléma megoldása a formagyártás után lényegesen drágább lehet, mint a tervezés során.
A gyártási hatékonyság nem csak a forma gyors megmunkálásából fakad. Jobb eredmény érhető el, ha olyan szerszámokat készítünk, amelyek kiszámíthatóak, karbantarthatók és kompatibilisek a tervezett gyártási folyamattal.
A kiváló minőségű hűtőforma többféle módon javíthatja a gyártási hatékonyságot:
A nagy volumenű hűtőszekrénygyártás esetében ezek a fejlesztések jelentős kumulatív hatással járhatnak. Ciklusonként csak néhány másodperc megtakarítása jelentős termelékenységnövekedést jelenthet, ha egy öntőforma hosszú gyártási időszakon keresztül folyamatosan működik.
A ZHONGYUE precíziós megmunkálási képességeket és mérnöki elemzést használ a stabil gyártásra szánt formaszerkezetek kifejlesztéséhez. Gyártási erőforrásai több mint 20 CNC gépet foglalnak magukban, beleértve a fejlett többtengelyes megmunkáló berendezéseket, amelyek komplex szerszámozási projekteket támogatnak.
A szerszámbeszállító kiválasztásának többet kell magában foglalnia, mint az eredeti árajánlat összehasonlítását. Az alacsonyabb vételár drágává válhat, ha a szerszámok többszöri módosításokat igényelnek, instabil alkatrészeket gyártanak, vagy rossz a karbantartási támogatása.
A gyártó kiválasztása előtt a vásárlóknak értékelniük kell a következő tényezőket:
Szintén hasznos megkérdezni, hogy a szállító hogyan kezeli a tervezési változtatásokat. A hűtőszekrénytermékek a fejlesztés során fejlődhetnek, és a formagyártónak kellő mérnöki rugalmasságra van szüksége ahhoz, hogy az ésszerű módosításokat szükségtelen kockázatok fellépése nélkül elvégezze.
A sikeres fröccsöntési projekt jól definiált munkafolyamat előnyeit élvezi. Bár a pontos eljárás az összetevőtől függően változik, egy tipikus projekt a következő szakaszokat követheti:
Ez a strukturált megközelítés segít csökkenteni a meglepetéseket, és egyértelműbben irányítja az ügyfeleket a projekt előrehaladása felett.
Még egy jól megépített forma is megfelelő karbantartást igényel. A hűtőszekrény szerszámai megbízhatóan működhetnek hosszú gyártási időszakon keresztül, ha a karbantartási eljárásokat beépítik a napi gyártásirányításba.
A gyártóknak különös figyelmet kell fordítaniuk a következőkre:
A karbantartásnak is megelőző jellegűnek kell lennie, nem pedig pusztán reaktívnak. A forma meghibásodásának megvárása nem tervezett gyártási leállásokhoz és sürgősségi javítási költségekhez vezethet.
A hűtőformát hűtőszekrények és fagyasztók műanyag alkatrészeinek gyártására használják, ideértve a fiókokat, az ajtóbetéteket, a tálcákat, a kereteket, a fagyasztódobozokat, a ropogós tartályokat és más testreszabott készülékalkatrészeket.
A megfelelő anyag az alkatrész funkciójától függ. A PP, HIPS, ABS, PC, PET, GPPS és más műszaki vagy készülékminőségű műanyagok figyelembe vehetőek olyan követelmények szerint, mint a szilárdság, az átlátszóság, a vegyszerállóság, a megjelenés és a méretstabilitás.
A hűtőszekrény nagy részei érzékenyek lehetnek az egyenetlen zsugorodásra. A megfelelően megtervezett hűtőrendszer konzisztensebben távolítja el a hőt, támogatja a méretstabilitást és csökkenti a deformációt, miközben segít szabályozni a gyártási ciklus idejét.
Igen. A ZHONGYUE személyre szabott hűtőforma-megoldásokat fejleszt az ügyfél alkatrész-geometriája, a műanyagok, a gyártási követelmények, a fröccsöntő gép körülményei, a felületkezelés és a méretspecifikációk alapján.
Az öntőforma áramlási elemzése segíthet a mérnököknek felmérni, hogy az olvadt műanyag hogyan tölti ki az üreget, és azonosítani tudják a lehetséges problémákat, például a kiegyensúlyozatlan töltést, a túlzott nyomást, a hegesztési vonalakat, a légcsapdákat, a hűtési különbségeket és a deformációt a forma gyártása előtt.
Nincs univerzális üregszám. A megfelelő konfiguráció az alkatrész méretétől, a gyártási mennyiségtől, a fröccsöntőgép kapacitásától, a ciklusigényektől, a szerszámköltségvetéstől és az alkatrészgeometriától függ. Egyes hűtőszekrény-alkatrészek számára előnyös lehet egyetlen üreg, míg más alkalmazások több üreget is használhatnak.
A vásárlóknak a teljes gyártási életciklust kell figyelembe venniük, nem csak a forma kezdeti árát. A tartós acél, a stabil hűtés, a hatékony kilökődés, az optimalizált ciklusidő, az alacsony selejtezési arány, az egyszerű karbantartás és a megbízható műszaki támogatás mind hozzájárulhatnak a hosszú távú gyártási költségek csökkentéséhez.
A hasznos információk közé tartozik a 2D-s vagy 3D-s alkatrészrajz, a műanyag, a várható gyártási mennyiség, a megcélzott ciklusidő, a fröccsöntőgép információi, a felületi követelmények, a mérettűrések, az üregek száma, a szállítási elvárások és az esetleges speciális csomagolási vagy összeszerelési követelmények.
A hűtőforma sokkal több, mint egy műanyag formázására szolgáló fémeszköz. Mérnöki minősége befolyásolja a hűtőszekrény alkatrészeinek konzisztenciáját, megjelenését, méretpontosságát, a gyártási sebességet, a karbantartási követelményeket és a teljes gyártási költséget.
Nagyméretű készülékalkatrészek esetében elengedhetetlen a termék geometriájának, az anyagviselkedésnek, a kapuzásnak, a hűtésnek, a kilökődésnek, az öntőacélnak, a megmunkálási pontosságnak és a próbaellenőrzésnek a gondos odafigyelése. A jól megtervezett öntőforma segíthet a gyártóknak elkerülni az ismétlődő hibákat, és megőrizni a stabil teljesítményt az igényes gyártási ütemezések során.
ZHONGYUEszemélyre szabott hűtőforma-megoldásokat kínál azoknak a gyártóknak, akik megbízható szerszámokat keresnek a különböző hűtőszekrény műanyag alkatrészekhez. A mérnöki elemzés, a precíziós megmunkálás, a megfelelő szerszámanyagok, az optimalizált szerkezetek és a gyártásellenőrzés kombinálásával a ZHONGYUE célja, hogy segítse ügyfeleit abban, hogy a termékkoncepciótól a megbízható tömeggyártás felé mozduljanak el, kevesebb szerszámmal kapcsolatos problémával.
Ha új hűtőalkatrészt fejleszt, meglévő szerszámokat cserél, vagy megbízható, személyre szabott hűtőforma-megoldást keres,lépjen kapcsolatba velünkhogy megbeszélje rajzait, anyagszükségleteit, gyártási céljait és szerszámszükségleteit a ZHONGYUE csapatával.
-
