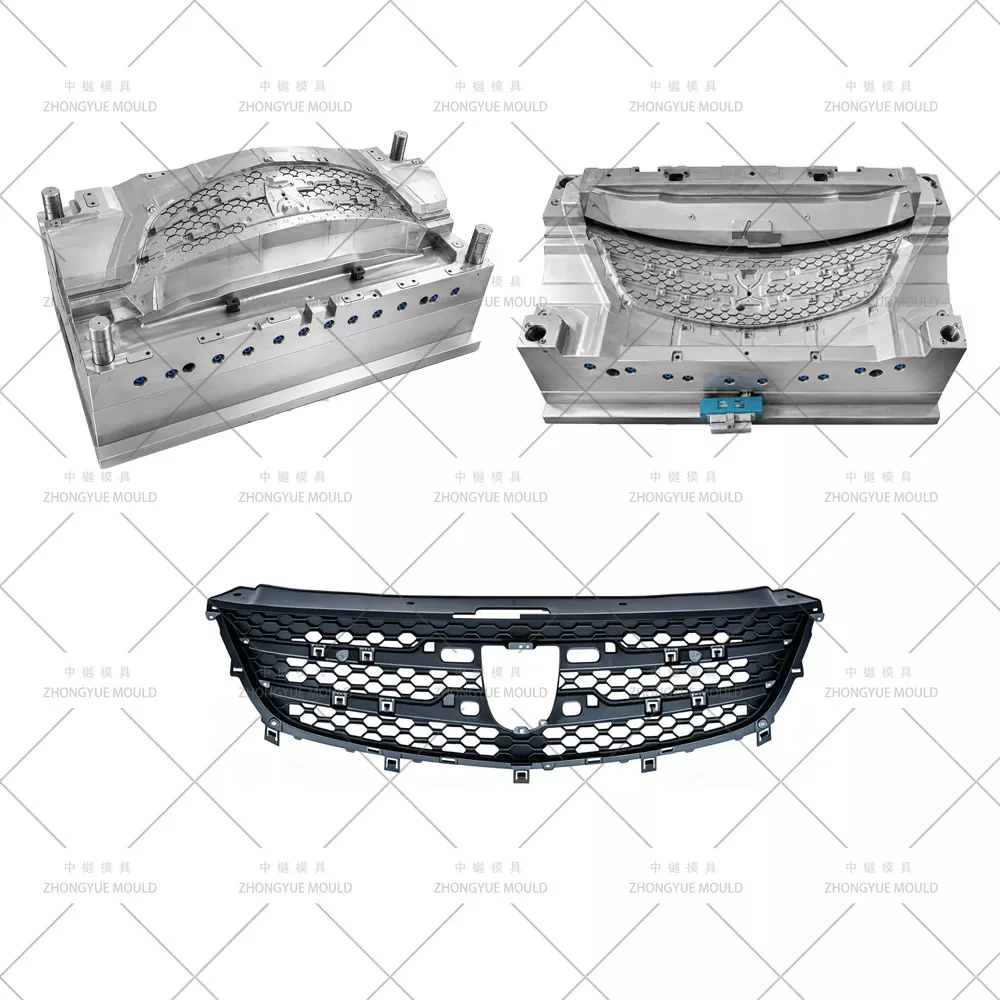

Autóipari hűtőrács forma

Autóipari rácsforma – Egyedi autó első hűtőrács / Auto Front Grill fröccsöntő forma gyártója

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely autóipari rácsformákat / műanyag autó első hűtőrács fröccsöntő formákat (Auto Front Grill Formák) szállít a globális Tier-1 autóalkatrész-beszállítóknak és OEM-eknek. Az elülső hűtőrács a márka jellegzetessége és egy funkcionális légbeömlő védő – a legtöbb ABS, ASA (UV-stabil) vagy PC/ABS anyagból készül a külső tartósság érdekében, krómozott felső/külső kerettel (amely tükörfényes üreget igényel) és matt/texturált fekete ráccsal (VDI szemcseüreg). Rácsformáink több csúszóbetéttel rendelkeznek a méhsejt/rács mintázatokhoz (5–12+ tolólap), szekvenciális szelepkapu (SVG) melegcsatornával a látható A-felületen a hegesztési vonalak minimalizálása érdekében, logós betétrészletekkel, valamint precíz klip-boss kialakítással az első lökhárítóhoz és a fényszóróhoz való pattintással történő rögzítéshez.

A luxusmárka-stílusú vese/vízszintes rúdrácsoktól, a robusztus off-road hálós rácsoktól az alsó segédrácsbetétekig teljes körű DFM áttekintést és Moldflow szimulációt biztosítunk az acél vágása előtt.

Műanyag autóipari grillforma specifikációi:

Tedd fényesebbé következő műanyag autóipari grillforma-projektedet!

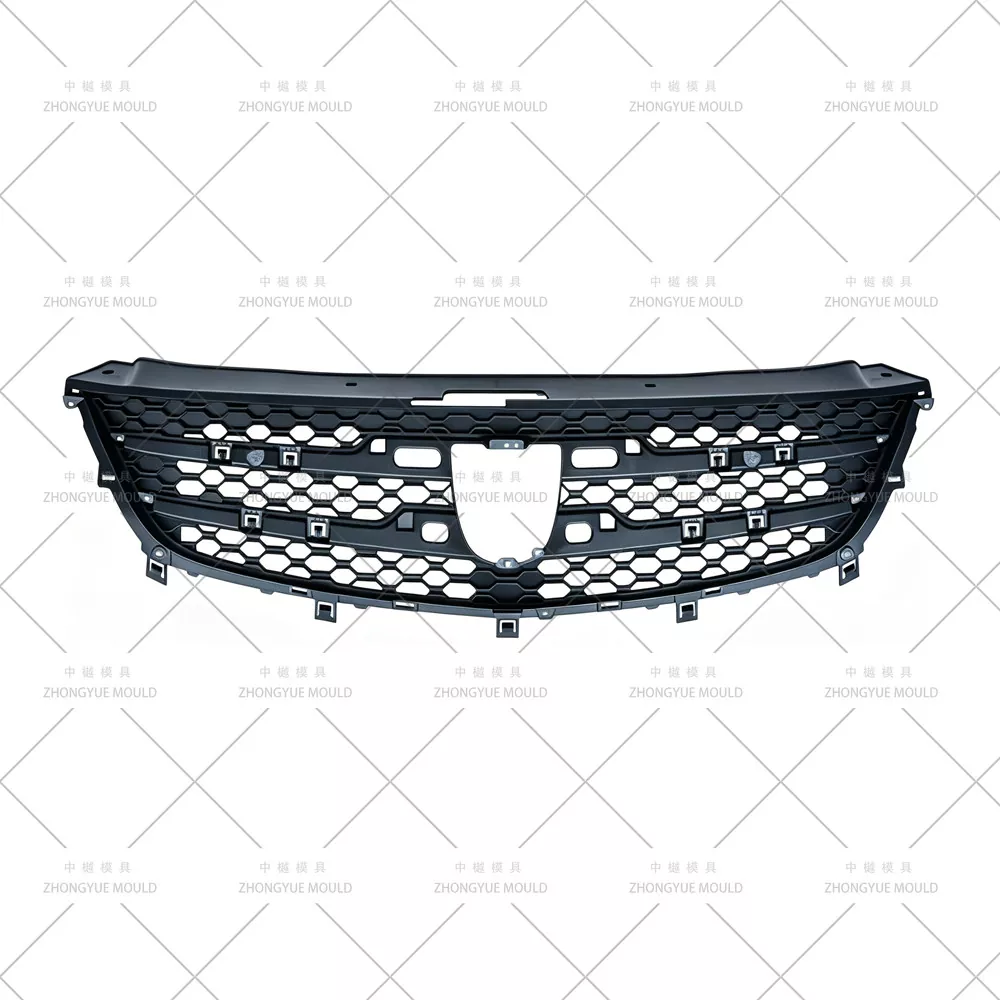

Tipikus autóipari rács/radiátorrács alkatrészek, amelyeket mi eszközünk

Főbb formatervezési csúcsok az autóipari rácsformákhoz

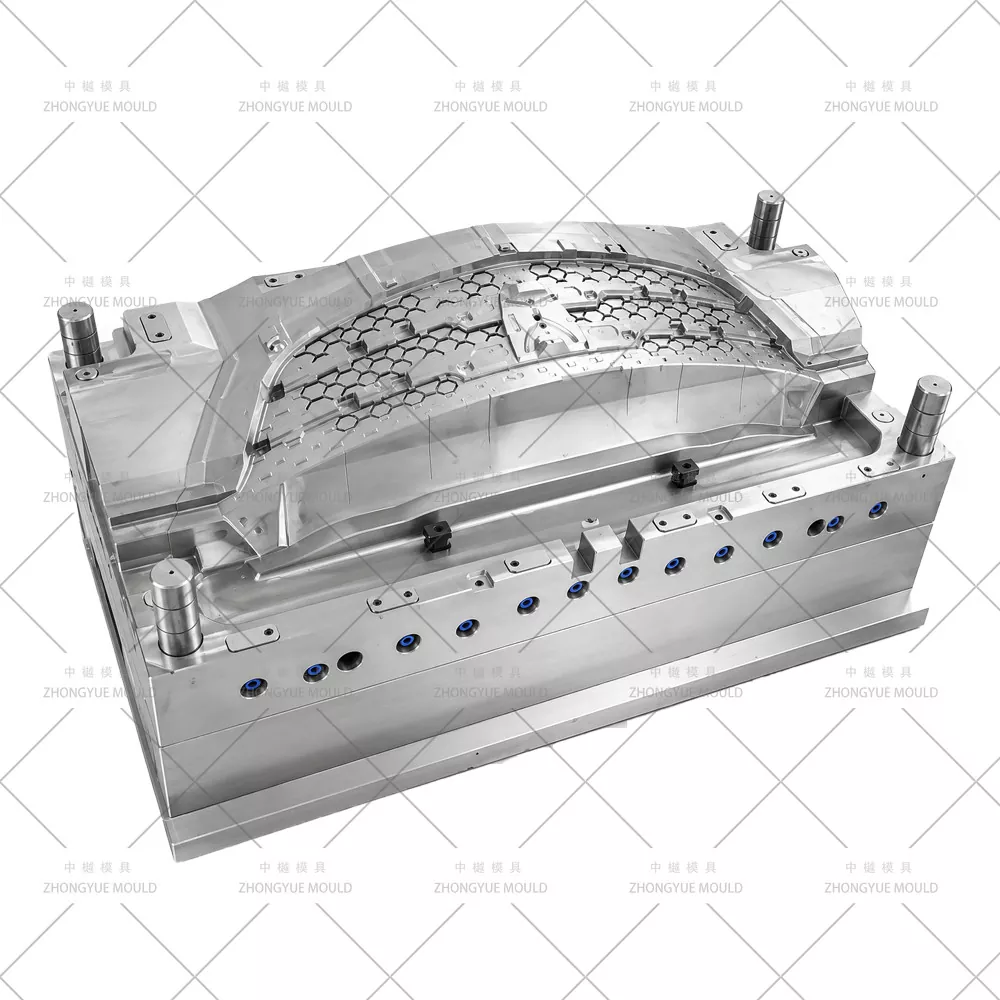

Multi-Slider Grid / Honeycomb Bonding— 5–12+ szögben álló csúszda vagy emelő vízszintes/függőleges rudak és hatszögletű háló kialakításához; csúszási szög és löket optimalizálva az interferencia elkerülése érdekében; nitridált H13 vagy SKD61 csúszdák a kopásállóság érdekében vékony rúd alávágásokkal szemben.

Szekvenciális szelepkapu (SVG) Hot Runner rendszer— YUDO / SYNVENTIVE / Mold-Master; a fokozatos töltés a hegesztési vonalakat a rejtett karimához/hátlaphoz nyomja; elkerüli a folyásnyomokat a texturált vagy krómozott látható felületen.

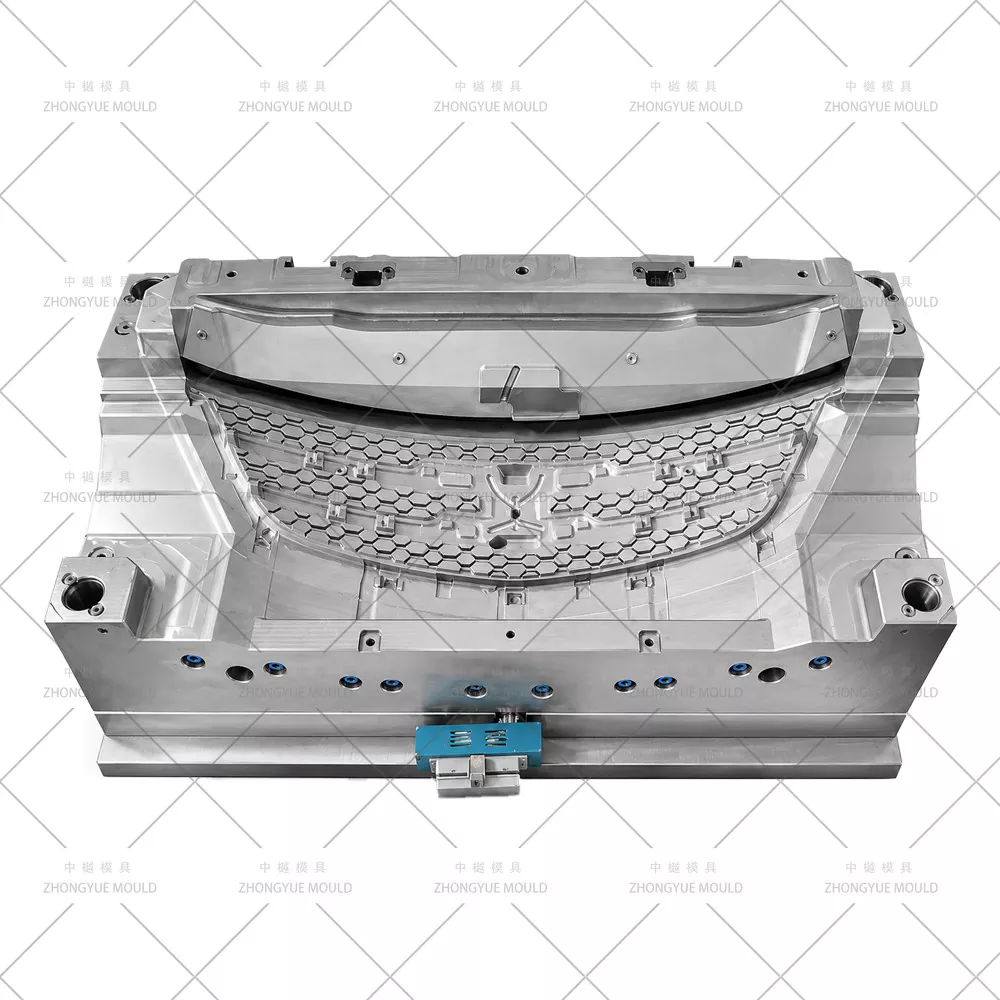

Kettős felületkezelés egy szerszámban— Krómvázzóna: S136 tükörfényezés (SPI A1/A2); rácszóna: VDI 27–36 bőr/matt szemcsés (Mold-Tech, YS) közvetlenül az üregre maratva; cserélhető logó betét a márka emblémához.

Zsugorodáskompenzáció ABS/ASA esetén— ABS zsugorodás ~0,4-0,7%; ASA hasonló ~0,5-0,7%; Formafolyás-ellenőrzött üregméretezés, különösen a vetemedésre hajlamos hosszú rúdelemeknél.

Rejtett tengeralattjáró / élkapu nem látható arcon— A hátsó karimán vagy a belső kiemelkedésen elrejtett kapumaradék; hidegcsatorna opció az utángyártott kis mennyiségekhez; forró csepp közvetlen kapuzás, ahol alkalmazható.

1+1 tükörüreg opció (bal + jobb szimmetrikus alsó/betétes rácsokhoz)— Kiegyensúlyozott futó/hot-drop kialakítás; fő felső rács általában egyetlen üreg az aszimmetria/márkaspecifikus kialakítás miatt.

Formagyártási és érvényesítési folyamatunk

A projekt indulása és a DFM áttekintése— Elemezze a rácsrúd vastagságát (általában 2,0–3,5 mm), a csúszási szögek behúzási szögét, a krómkeret és a rács elválasztó vonalát, a kapu és a kilökődés megvalósíthatóságát; fejlesztéseket javasol a hegesztési vonalak és a süllyedésnyomok elkerülése érdekében.

Formaáramlás szimuláció (Moldflow)— Töltési minta, hegesztési vonal helyzete (rejtett karimához/hátsóhoz tolva), szorítóerő, hűtési egyenletesség és előre látható vetemedés a hosszú rúdelemeknél.

3D formatervezési jóváhagyás- Teljes összeszerelés hűtési elrendezéssel, SVG melegcsatornás kiegyensúlyozással, több csúszkával/emelővel, interferencia ellenőrzéssel, textúra zónával és tükörfényezésű zóna meghatározásával.

Precíziós megmunkálás— Nagy sebességű CNC durva/kidolgozás, mélylyukfúrás a hűtéshez, Sodick/Charmilles EDM a finom rácsrészletekhez és textúragravírozáshoz; csúszómódos köszörülés.

T1 próba és javítás— Házon belüli gépen fut; szállítási próbavideó + CMM méretjelentés + mintaalkatrészek jóváhagyásra.

Végső csomagolás és szállítás— Füstölésmentes tok, szerszámkezelési kézikönyv, alkatrészlista (extra csúszórugók, kilökőcsapok), hőkezelés és acéltanúsítványok.

Miért válassza a ZHONGYUE MOLD-ot autóipari rácsformájához?

Autóipari külső öntőforma tapasztalat– Házon belül épített lökhárító, sárvédő, hűtőrács és díszlécek nagy formátumú, 5 tengelyes CNC-vel

Házon belüli DFM és Moldflow jelentés— Az acél vágása előtt azonosítsa a feltöltődés/vetemedés/süllyedés kockázatát és optimalizálja a műveletet; ellenőrizze a hézagot/sima illeszkedést lökhárítóval és fényszóróval

Multi-Slider és SVG Hot Runner szakértelem— Méhsejt rács bontható, márkás melegcsatorna (YUDO/SYNVENTIVE/Mold-Master) tuning támogatással

Szigorú minőségellenőrzés és átlátható fejlődés- Heti megmunkálási fotók, CMM ellenőrzés, T1 minta jóváhagyása a szállítás előtt

Export tapasztalat— Formákat szállítottak Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába

1 év formagarancia + alkatrészellátás (csúszkák, rugók, csapok)

Gyakran Ismételt Kérdések

K: Elkészítheti a fő felső rácsot és az alsó lökhárító rácsot is – esetleg családi formaként?

V: A fő aszimmetrikus rácsok általában együregűek. Alsó betétek vagy ködrácsok – ha hasonló méret/ciklus – 1+1-es vagy családi formának (2+2 üreges) is kialakíthatók. Éves mennyisége és sajtómérete alapján tanácsot adunk.

K: Milyen melegcsatornát ajánlasz rácsformákhoz?

V: A szekvenciális szelepes kapu (SVG) melegcsatornája erősen ajánlott ABS/ASA rácsokhoz – lehetővé teszi a töltési sorrend szabályozását, hogy a hegesztési vonalakat a nem látható területekre tolja, és csökkentse az áramlási nyomokat, ami különösen fontos texturált vagy krómozott felületeknél.

K: Elérhető-e tükörfényezés a krómozott kerethez ÉS matt szemcsézet a rácshoz egy formában?

V: Igen. S136 polírozott üreget használunk a króm keretzónához (SPI A1/A2) és 718H/2738HH texturált üreget a rácshoz (VDI 27–36 vagy Mold-Tech minta), a zónák közötti egyértelmű elválasztóvonallal.

K: Mire van szüksége egy árajánlathoz?

V: 3D alkatrészmodell (STP/IGS/X_T), célanyag (ABS / ASA / PC+ABS), éves mennyiség / kavitációs preferencia, a fröccsöntő gép lemezének adatai, felületkezelési specifikáció (tükör / szemcseszabvány / logó követelmény).

Kérjen árajánlatot autóipari rácsformájára

Küldje el a rács 3D modelljét (STEP/IGS/X_T) és a projekt követelményeit. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes DFM jelentést + formaáramlási összefoglalót + hivatalos árajánlatot biztosít.
