Gépjármű első sárvédő fékező forma

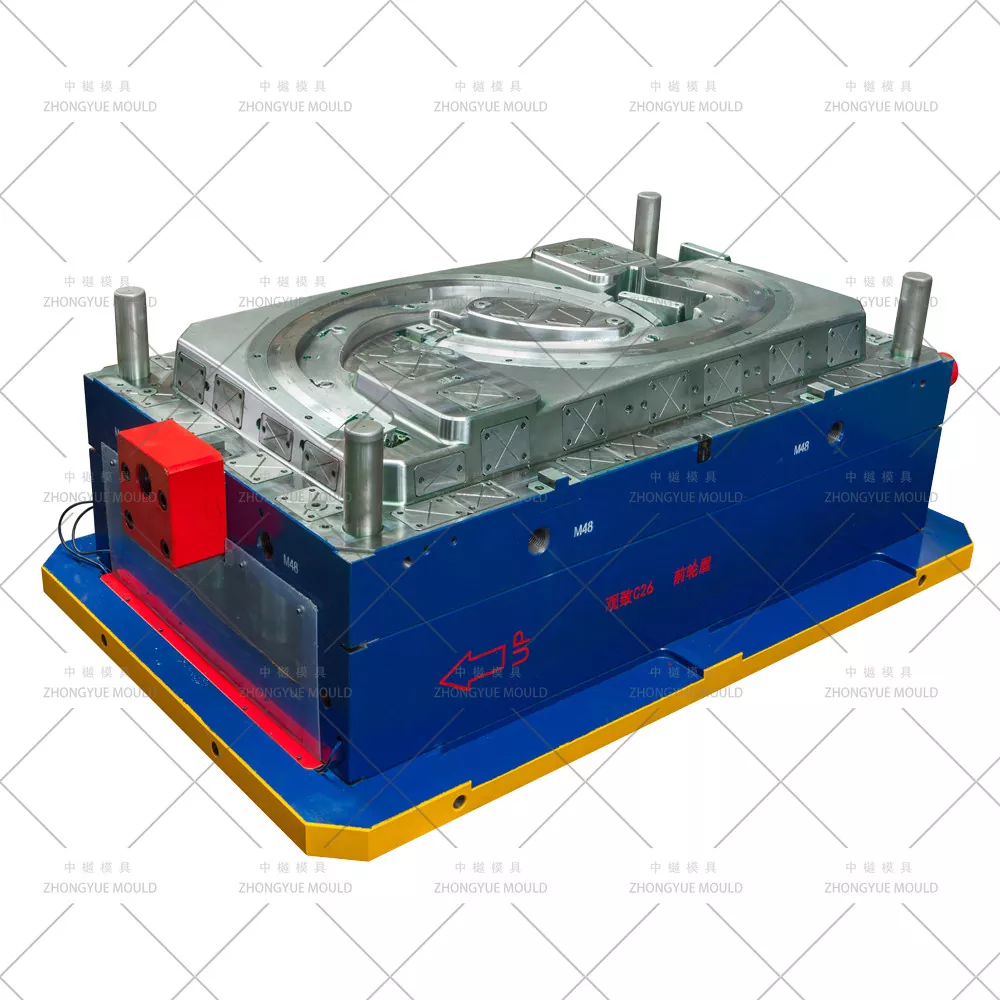

Gépjárműipari első sárvédő forma – Egyedi autó első kerékív-kitörés / sárvédő szemöldök fröccsöntő forma

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely autóipari első sárvédő- és első kerékív-kitörési formákat (első sárvédő-szemöldököntőformákat) szállít a globális Tier-1 autóalkatrész-beszállítóknak, OEM-eknek és az utángyártott terepjáró szegmensnek. Az első sárvédők eltérnek a hátsóktól – gyakran integrálják az oldalsó irányjelző lámpák kivágásait, az első parkolási érzékelő zsebeit, és pontos hézag/síkpont-illesztést igényelnek az első lökhárítóval és a fényszóróval. Legtöbbjük fekete TPO-ból vagy PP+EPDM-T20-ból erős matt szemcsékkel (VDI 30–42), vagy ABS/PC+ABS alapozóval készül, testszínre festve. Formáink optimalizált hűtéssel rendelkeznek a meredek görbületű panelekhez, rejtett tengeralattjáró-kapuk a hátoldalon, hidraulikus mini-csúszkák a lámpa-/érzékelő-mélyedésekhez, és precíz, pattintható klipsz-kiképzés.

Az OE keskeny első sárvédőktől, széles karosszériájú első sárvédőktől (SUV/off-road), az első sárvédő szemöldökökig / boltívek díszítéséig teljes DFM áttekintést és Moldflow szimulációt biztosítunk az acél vágása előtt.

Műanyag Fender Flare Forma specifikációi:

Tedd fényesebbé a következő műanyag sárvédő fáklya-formaprojektedet!

Tipikus első sárvédő-/kerék-homlok-alkatrészek, amelyeket mi eszközünk

Az első sárvédő formákhoz használt formatervezés kulcsfontosságú termékei

Elülső specifikus alávágások— Jelzőlámpa és érzékelő zsebek — Szögletes tűs csúszdák vagy mini hidraulikus hengerek az oldalsó jelismétlő lámpa nyitásához és az első parkoló szonár zsebéhez; emelők a csipeszes ülések belső alávágásaihoz.

Deep-Draw ívelt panel kilökődés és vetemedés vezérlés— Csupaszító rúd, kilökőblokk-tömbök vagy korai kilökődés irányított visszatéréssel; A mélyterelő + BeCu betétek a ΔT ≤ 3–4 ℃ értéket tartják, minimalizálva a vetemedést az első keréknyílás szűkebb sugaránál.

Matt szemcsés külső felület (TPO/PP)— Üreges VDI 30–42 vagy MT-110xx bőr/kavicsszemcse (Mold-Tech, YS) közvetlenül maratva; mag oldalsó szatén; logó/cikkszám cserélhető betéten keresztül.

Poliolefinek zsugorodási kompenzációja— TPO zsugorodás ~1,2-1,8%; PP+EPDM-T20 ~1,0–1,5% (MD)/1,2–1,8% (TD); Formafolyás-ellenőrzött üregméretezés.

Rejtett kapu a nem látható hátsó oldalon— Tengeralattjáró (látens) kapu vagy perem/ventilátorkapu a belső karimán/hátul; nyitott vagy szekvenciális szelepes kapu melegcsatorna opcionálisan nagy volumenű OE-vezetékekhez.

1+1 tükör üreges opció (bal+jobb első fáklyák)— Kiegyensúlyozott futó/forró csepp kialakítás egyenlő töltési idővel; megduplázza a teljesítményt a szimmetrikus elülső fáklyákhoz.

Formagyártási és érvényesítési folyamatunk

A projekt indulása és a DFM áttekintése— Elemezze a huzatot (≥1,5° a TPO/PP-n), a falvastagságot (2,0–3,0 mm tipikus), az irányjelző/érzékelő zsebének kiszerelését, a lökhárító és a fényszóró közötti rés/öblítési nullapontot; fejlesztéseket javasolnak.

Formaáramlás szimuláció (Moldflow)— Kitöltési minta, hegesztési vonal helyzete (rejtett karimához/hátsóhoz tolva), szorítóerő, hűtési egyenletesség és előre látható vetemedés az ívelt előlapnál.

3D formatervezési jóváhagyás— Teljes összeszerelés hűtési elrendezéssel, futószalag kiegyensúlyozással (1+1-hez), csúszó/emelő részlettel a lámpazsebhez és klip mélyedéséhez, textúra zóna meghatározásával.

Precíziós megmunkálás- Nagy sebességű CNC durva/kidolgozás, mélylyuk fúrás a hűtéshez, EDM finom kivágásokhoz és textúra gravírozáshoz.

T1 próba és javítás— Házon belüli gépen fut; szállítási próbavideó + CMM méretjelentés + mintaalkatrészek jóváhagyásra.

Végső csomagolás és szállítás- Füstölésmentes tok, szerszámkezelési kézikönyv, alkatrészlista, hőkezelés és acéltanúsítványok.

Miért válassza a ZHONGYUE MOLD-ot első sárvédő formájához?

Autóipari külső öntőforma tapasztalat— Házon belül épített lökhárító, sárvédő, hűtőrács, ajtópanel és sárvédő formái

Házon belüli DFM és Moldflow jelentés— Az acél vágása előtt azonosítsa a feltöltődés/vetemedés/süllyedés kockázatát és optimalizálja a műveletet; ellenőrizze az első lökhárító hézagát/süllyesztését

Rugalmas futómegoldások— Hidegfutó vagy márkás melegcsatorna (YUDO/SYNVENTIVE/Mold-Master); 1+1 tükörüreg tervezési tapasztalat

Szigorú minőségellenőrzés és átlátható fejlődés— Heti megmunkálási fotók, CMM ellenőrzés, T1 minta jóváhagyása

Export tapasztalat— Formákat szállítottak Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába

1 év formagarancia + pótalkatrészek szállítása

Gyakran Ismételt Kérdések

K: Mi a különbség az elülső és a hátsó sárvédő fólia között?

V: Az elülső fáklyákon gyakran vannak oldalsó irányjelző-kivágások és parkolóérzékelő-zsebek, amelyekhez további csúszdák/emelők szükségesek, és meg kell egyeznie az első lökhárítóval és a fényszóróval – szorosabb kontúrtűrés az elülső élen. A hátsó fáklyák általában egyszerűbb körvonalakkal rendelkeznek, mint a hátsó lökhárító/negyed panel.

K: Készíthet-e bal és jobb első sárvédő formájú formákat – vagy 1+1 tükörüreget?

V: Igen. Együregű LH/RH formákat és 1+1 tükörüreges formákat tervezünk, hogy lövésenként megduplázza a teljesítményt a szimmetrikus elülső fáklyákhoz.

K: Milyen felületi textúrát/szemcsét támogat?

V: VDI 27–42 matt kavics/bőrszemcsék (általában VDI 36 a TPO fáklyákhoz), Mold-Tech / YS minták vagy SPI A1/A2 fényezés a festhető ABS változatokhoz. Logó cserélhető betéttel.

K: Mire van szüksége egy árajánlathoz?

V: 3D alkatrészmodell (STP/IGS/X_T), célanyag (TPO / PP+EPDM-T20 / ABS), éves térfogat / kavitációs preferencia (1 × 1 vagy 1 + 1), a fröccsöntő gép lemezének adatai, felületi textúra és az illeszkedő rész résének specifikációja, ha van ilyen.

Kérjen árajánlatot autóipari első sárvédő formájára

Küldje el első sárvédő 3D-s modelljét (STEP/IGS/X_T) és a projekt követelményeit. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes DFM jelentést + formaáramlási összefoglalót + hivatalos árajánlatot biztosít.
