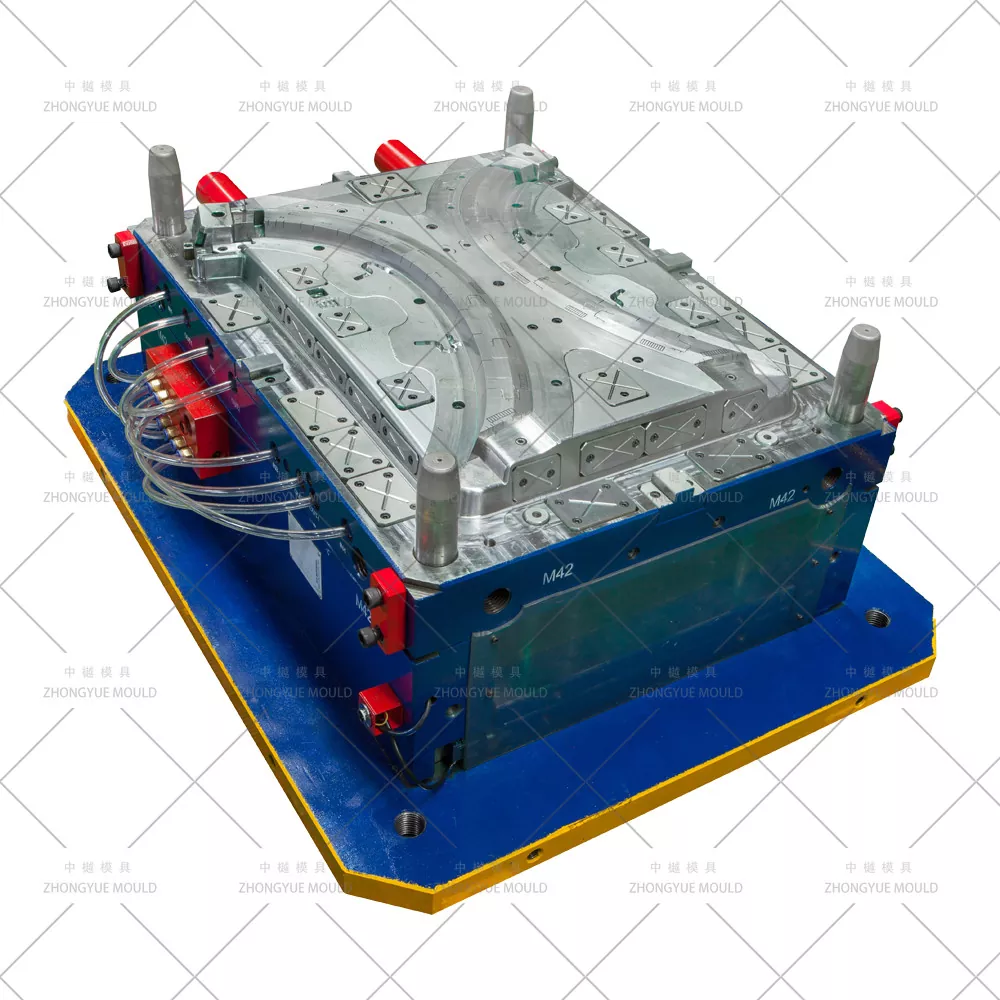

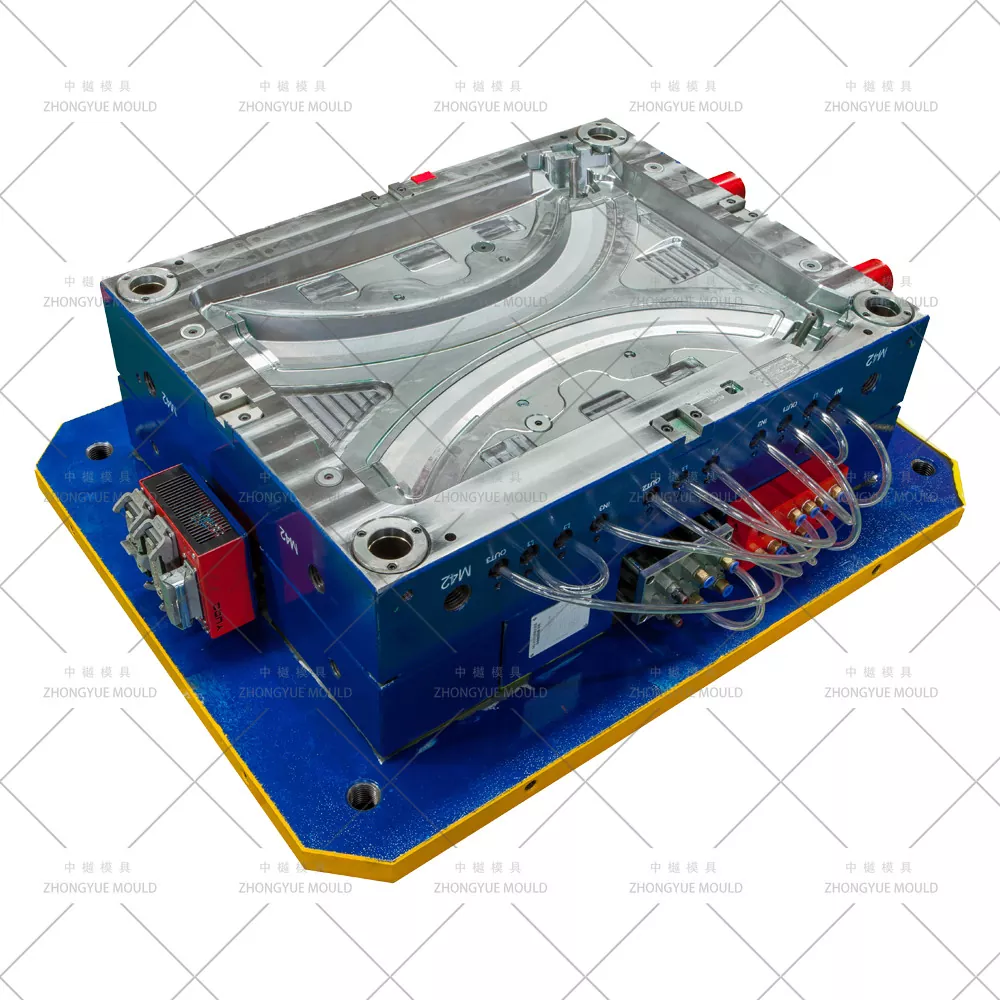

Gépjármű-hátsó sárvédő fékezőforma

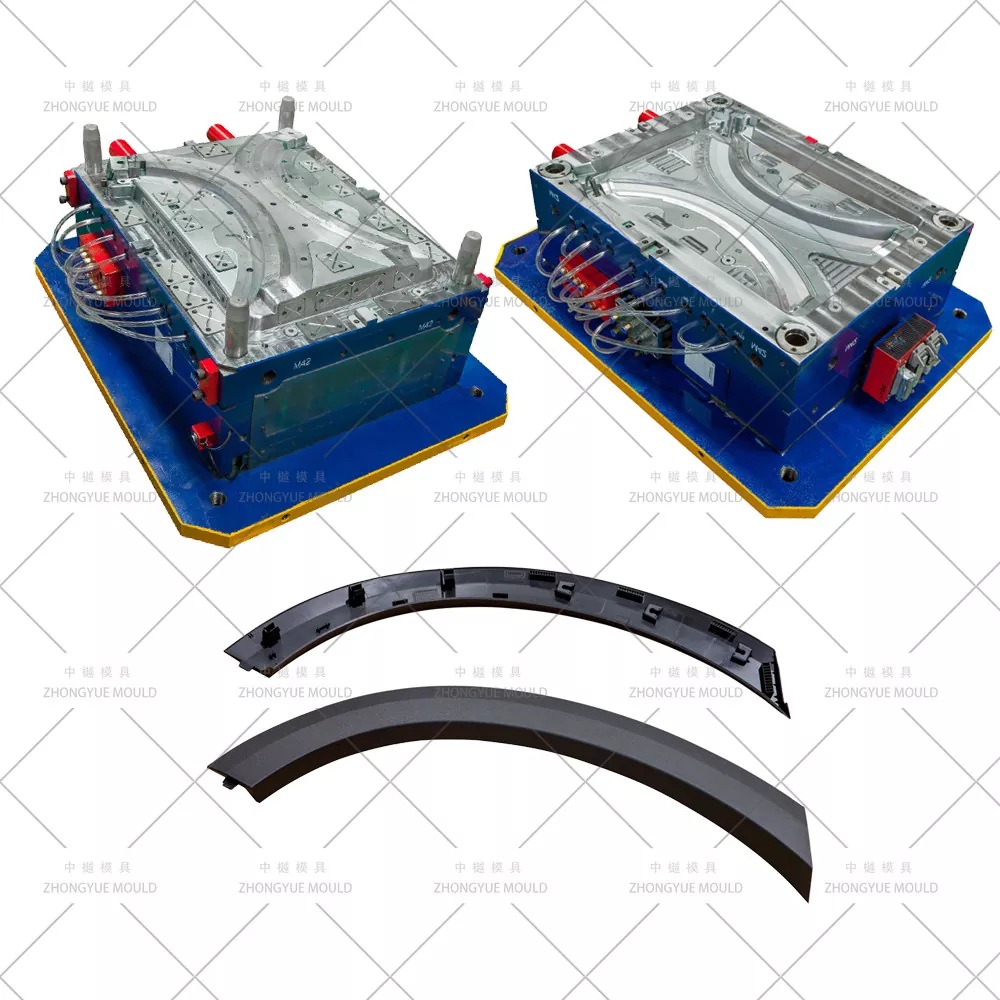

Gépjárműipari hátsó sárvédő forma – Egyedi autó hátsó kerékív-kitörés / hátsó sárvédő szemöldök fröccsöntő forma

A ZHONGYUE MOULD egy tapasztalt kínai fröccsöntő szerszámgyártó, amely autóipari hátsó sárvédő- és hátsó sárvédő-fékformákat (hátsó sárvédő-szemöldök-formákat) szállít a globális Tier-1 autóalkatrész-beszállítóknak, OEM-eknek és az off-road utáni piacnak. A hátsó sárvédő szárnyakat jellemzően fekete TPO-ból vagy PP+EPDM-T20-ból öntötték erős matt szemcsékkel (VDI 30–42), vagy ABS/PC+ABS alapozóval, karosszériaszínre festésre készen. Az első fáklyákkal ellentétben a hátsó fáklyákon általában nincsenek oldalsó irányjelző lámpák, de szükség lehet az üzemanyag-betöltő nyak mélyedésébe (bizonyos szedán/kupé modellek), és meg kell őrizniük a precíz hézagot/síkítást a hátsó lökhárítóval, a hátsó ajtóval/negyed panellel és a hátsó belső kerékív-betéttel. Formáink mélyhúzó kilökőrendszerekkel, rejtett tengeralattjáró-kapukkal a hátoldalon, kiegyensúlyozott hűtéssel az ívelt panelekhez és robusztus klip-boss kialakítással rendelkeznek.

Az OE keskeny hátsó lökhárítóktól, a széles karosszériájú hátsó sárvédőktől (SUV/Pickup off-road készletek), a hátsó sárvédő szemöldökökig / boltívek díszítéséig teljes körű DFM áttekintést és Moldflow szimulációt biztosítunk az acél vágása előtt.

Műanyag Fender Flare Forma specifikációi:

Tedd fényesebbé a következő műanyag sárvédő fáklya-formaprojektedet!

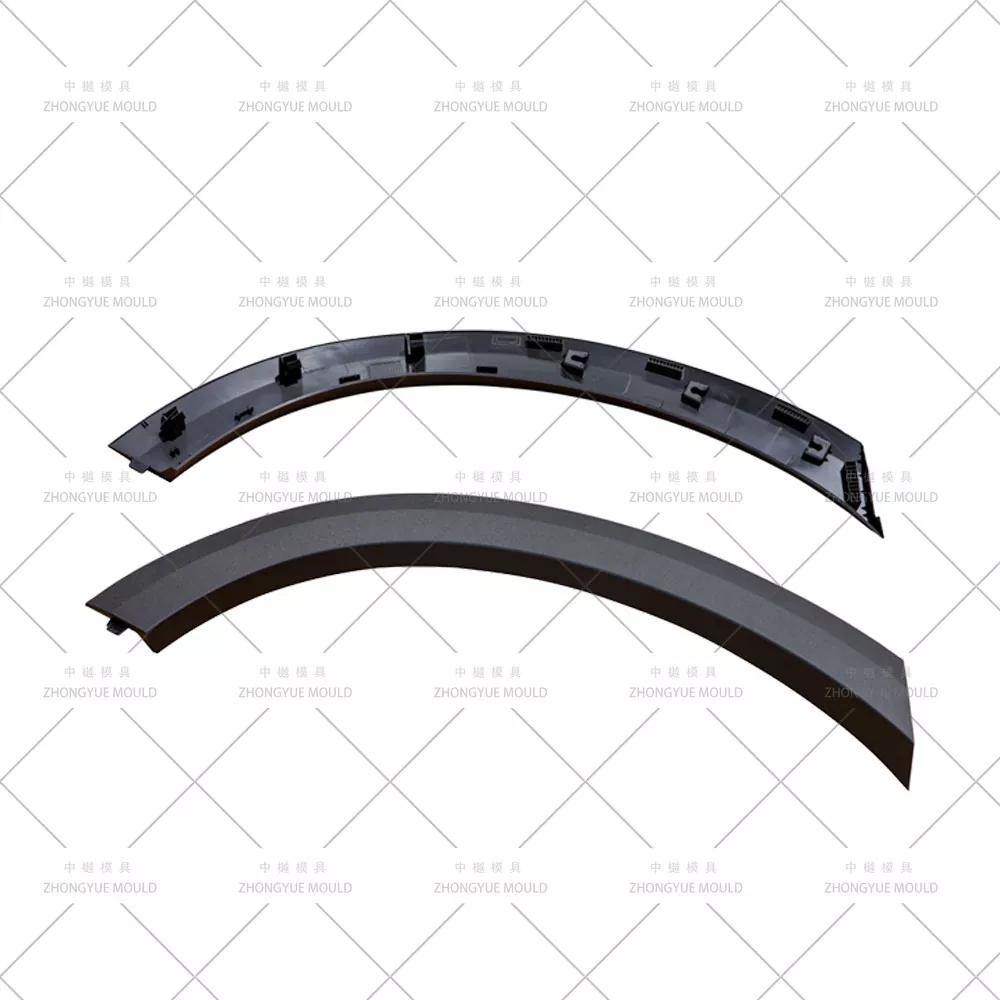

Tipikus hátsó sárvédő-/hátsó kerék-homlok-alkatrészek, amelyeket mi eszközünk

Kulcsfontosságú formatervezési csúcspontok a hátsó sárvédő formákhoz

Deep-Draw ívelt panel kilökődés és vetemedés vezérlés— Csupaszító rúd, kilökőblokk-tömbök vagy korai kilökődés irányított visszatéréssel; A mélyterelő + BeCu betétek a ΔT ≤ 3–4 ℃ értéket tartják, minimálisra csökkentve a véghajlást a hátsó keréknyílás nyitott hátsó élénél.

Matt szemcsés külső felület (TPO/PP)— Üreges VDI 30–42 vagy MT-110xx bőr/kavicsszemcse (Mold-Tech, YS) közvetlenül maratva; mag oldalsó szatén; logó/cikkszám cserélhető betéten keresztül.

Poliolefinek zsugorodási kompenzációja— TPO zsugorodás ~1,2-1,8%; PP+EPDM-T20 ~1,0–1,5% (MD)/1,2–1,8% (TD); Formafolyás-ellenőrzött üregméretezés.

Rejtett kapu a nem látható hátsó oldalon— Tengeralattjáró (látens) kapu vagy perem/ventilátorkapu a belső karimán/hátul; nyitott vagy szekvenciális szelepes kapu melegcsatorna opcionálisan nagy volumenű OE-vezetékekhez.

Clip / Snap-fit ​​Boss és (opcionális) üzemanyag-mélyedés hézag— Ferde csapos csúszdák vagy egyszerű emelők klipbemélyedéshez; helyi tehermentesítés a tüzelőanyag-betöltő nyíláson a megfelelő karosszériatípusokon; kidobócsapok úgy vannak elhelyezve, hogy elkerüljék a látható felület jelölését.

1+1 tükörüreg opció (bal + jobb hátsó fáklyák)— Kiegyensúlyozott futó/forró csepp kialakítás egyenlő töltési idővel; megduplázza a teljesítményt a szimmetrikus hátsó fáklyákért.

Formagyártási és érvényesítési folyamatunk

A projekt indulása és a DFM áttekintése— Ellenőrizze a huzatot (≥1,5° a TPO/PP-n), a falvastagságot (2,0–3,0 mm jellemző), az üzemanyagtöltő hézagot (ha van), a kapocsfej kialakítását, a hézagot/öblítési nullapontot a hátsó lökhárítóhoz és a negyedpanelhez; fejlesztéseket javasolnak.

Formaáramlás szimuláció (Moldflow)— Kitöltési minta, hegesztési vonal helyzete (rejtett karimához/hátsóhoz tolva), szorítóerő, hűtési egyenletesség és előre látható vetemedés az ívelt hátsó panelnél.

3D formatervezési jóváhagyás— Teljes összeszerelés hűtési elrendezéssel, futószalag kiegyensúlyozással (1+1-hez), csúszó/emelő részlettel a klip mélyedéséhez, textúra zóna meghatározásával.

Precíziós megmunkálás- Nagy sebességű CNC durva/kidolgozás, mélylyukfúrás a hűtéshez, EDM a finom részletekhez és textúra gravírozáshoz.

T1 próba és javítás— Házon belüli gépen fut; szállítási próbavideó + CMM méretjelentés + mintaalkatrészek jóváhagyásra.

Végső csomagolás és szállítás- Füstölésmentes tok, szerszámkezelési kézikönyv, alkatrészlista, hőkezelés és acéltanúsítványok.

Miért válassza a ZHONGYUE MOLD-ot hátsó sárvédő formájához?

Autóipari külső öntőforma tapasztalat– Házon belül épített lökhárító, sárvédő, hűtőrács, ajtópanel és sárvédő (elülső/hátsó) formák

Házon belüli DFM és Moldflow jelentés— Az acél vágása előtt azonosítsa a feltöltődés/vetemedés/süllyedés kockázatát és optimalizálja a műveletet; ellenőrizze a hátsó lökhárító hézagát/süllyesztését

Rugalmas futómegoldások— Hidegfutó vagy márkás melegcsatorna (YUDO/SYNVENTIVE/Mold-Master); 1+1 tükörüreg tervezési tapasztalat

Szigorú minőségellenőrzés és átlátható fejlődés— Heti megmunkálási fotók, CMM ellenőrzés, T1 minta jóváhagyása

Export tapasztalat— Formákat szállítottak Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába

1 év formagarancia + pótalkatrészek szállítása

Gyakran Ismételt Kérdések

K: Mi a különbség a hátsó és az elülső sárvédő formái között?

V: A hátsó fáklyákon általában nincs oldalsó irányjelző lámpa kivágása vagy parkolóérzékelő rekesz, de bizonyos modelleken szükség lehet az üzemanyag-betöltőcsonkra. A rés/sima illeszkedés a hátsó lökhárítóhoz és a hátsó ajtóhoz/negyed panelhez történik a fényszóró helyett. Egyébként a forma felépítése (mélyhúzás, szemcsés, kliptetők, 1+1 opció) hasonló.

K: Készíthet-e bal és jobb hátsó sárvédő formát – vagy 1+1 tükörüreget?

V: Igen. Együregű LH/RH formákat és 1+1 tükörüreges formákat tervezünk, hogy lövésenként megduplázza a teljesítményt a szimmetrikus hátsó fáklyákhoz.

K: Milyen felületi textúrát/szemcsét támogat?

V: VDI 27–42 matt kavics/bőrszemcsék (általában VDI 36 a TPO fáklyákhoz), Mold-Tech / YS minták vagy SPI A1/A2 fényezés a festhető ABS változatokhoz. Logó cserélhető betéttel.

K: Mire van szüksége egy árajánlathoz?

V: 3D alkatrészmodell (STP/IGS/X_T), célanyag (TPO / PP+EPDM-T20 / ABS), éves térfogat / kavitációs preferencia (1 × 1 vagy 1 + 1), a fröccsöntő gép lemezének adatai, felületi textúra és az illeszkedő rész résének specifikációja, ha van ilyen.

Kérjen árajánlatot autóipari hátsó sárvédő formájára

Küldje el a hátsó sárvédő 3D-s modelljét (STEP/IGS/X_T) és a projekt követelményeit. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes DFM jelentést + formaáramlási összefoglalót + hivatalos árajánlatot biztosít.

Lépjen kapcsolatba velünk most, hogy elindítsa az autó hátsó kerékívének kitörését / sárvédő szemöldök fröccsöntő formáját!
