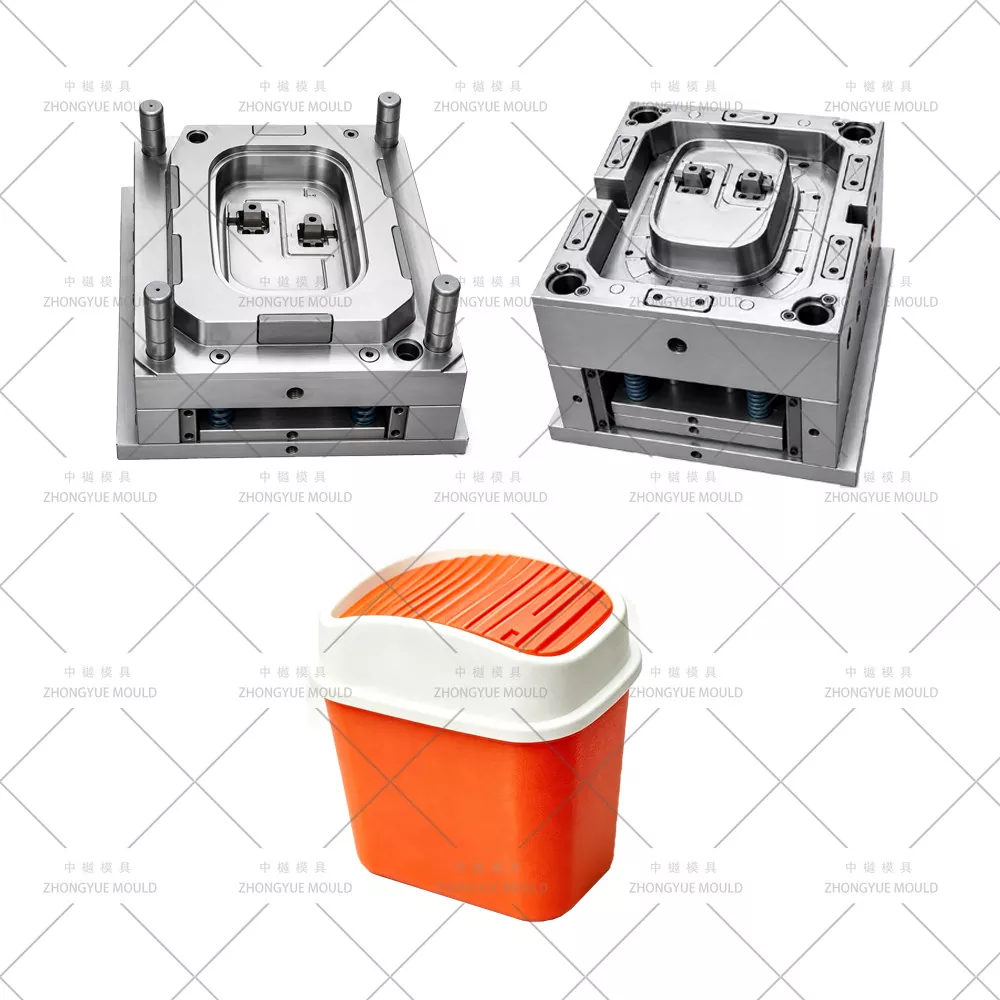

Műanyag íróasztal porgyűjtő középső keret forma

Műanyag asztali portartály középső keretes forma – egyéni mini asztali szemetes köztes gyűrű / nyomógyűrű befecskendező forma gyártója

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely műanyag asztali portartály középső keretes formákat / mini asztali szemetes köztes gyűrűket (nyomógyűrűket, összekötő nyakörveket rugós nyílásokkal és forgónyílásokkal) szállít háztartási termékek nagykereskedőinek, szupermarketeknek és saját márkás márkáknak. A középső keret a szemetestest és a lengő/nyomkodható fedél között helyezkedik el – általában PP-ből (MFR 10–20 az enyhe rugalmasság érdekében) vagy ABS-ből (merev, színezett) formázva, simára polírozott üreggel (SPI B1/B2), egy beépített torziós/kompressziós rugós csatornával (piivot3–5 mm-es csőmagos, csapok) és pattintható kapcsok, amelyek a szemetes pereméhez kapcsolódnak. Középkeretes formáink jellemzően együreges (1×1) vagy 1+1 L+R méretűek a szimmetrikus kialakításhoz, rejtett tengeralattjáró kapuval a belső hátoldalon, precíziósan köszörült magcsapokkal (h7 tolerancia) a forgási furatok koncentrikusságáért, és DFM analízissel biztosítják a megfelelő hézagot (0,15–0,3 mm-es testkiemelkedés)

A kinyomható középgyűrűktől rugós üléssel, lengőtetős összekötő gyűrűkkel forgófurattal, a dekoratív elválasztó gyűrűkig (mechanizmus nélkül) teljes körű DFM felülvizsgálatot biztosítunk az acélvágás előtt.

A műanyag porgyűjtő öntőforma specifikációi:

Tedd fényesebbé a következő műanyag porgyűjtő öntőforma projektedet!

A középső keretes formák legfontosabb formatervezési csúcsai

Precíziós forgólyuk magcsapok (Φ3–5 mm)— Földelje a H13 vagy SKD61 magcsapokat a h7 tűrésre; rögzítve vagy zsugorítva a magba; a nullapont középvonalával való koncentritás ellenőrzése (± 0,05 mm) – kritikus a fedél sima lengése/rugózása szempontjából.

Rugó/torziós rúd csatorna geometriája— Egyenletes falvastagság (2,0–2,5 mm) a rugóhoronyban; helyi hűtőbuborékoló a vastag csatornavégek közelében a süllyedés elkerülése érdekében; csatorna huzat ≥2° DFM-ben ellenőrizve.

Snap-fit ​​Clip Undercut— Mini szögletes emelő vagy egyszerű csúszda — Kis alámetszett kapocs, amely a tartálytesthez kapcsolódik; 1-2 mini ferde emelővel vagy sekély csúszdával kezelhető; 3D-s összeszerelésben szimulált interferencia.

Magasfényű / szatén üreg— Nincs rattan textúra — SPI B1 (szatén) szabvány; SPI A2 opcionális a prémium tiszta megjelenésű PS-verzióhoz; NINCS VDI/rattan maratás, kivéve, ha dekoratív külső gyűrűként van megadva.

Rejtett tengeralattjáró-kapu a belső karimán / hátlapon— A külső látható arcról láthatatlan kapumaradék; hidegfutó Y-ág, ha 1+1 L+R; hot-tip ritka (kis alkatrész, általában nem költséges).

Kompakt hűtés— Központi terelőlemez + BeCu betét — Ø6–8 mm-es terelőlemez átmenő magon; BeCu (berillium réz) betét a rugócsatorna alapsugárnál; egyetlen izolált vízkör, amely elegendő a 8–14 másodperces ciklushoz.

Szerelési hézag DFM (test ↔ keret ↔ fedél)— Ellenőrizzük a javasolt 0,15–0,3 mm-es hézagot egymásra rakásonként a szemetestest és a fedél rajzai alapján, hogy megakadályozzuk a szoros rögzítést vagy a kilengést.

Formagyártási és érvényesítési folyamatunk

A projekt indulása és a DFM áttekintése— Elemezze a rugócsatorna falvastagságát, a forgónyílás Ø-ét és a csapok vetületét, a csíptető alámetszett huzatát, a kapu helyzetét és a kilökő elrendezését; ellenőrizze az összeszerelési távolságot (0,15–0,3 mm) a szemetestest és a fedél rajzai alapján.

Formaterv jóváhagyása (3D)— Teljes összeszerelés hűtőterelő-elrendezéssel, precíziós mag-csap-meghatározás (h7), mini emelő/csúszka a kliphez, ha van ilyen, légtelenítési stratégia (0,01–0,015 mm-es elválasztóvonal-szellőző).

Precíziós megmunkálás— Nagysebességű CNC durva/bedolgozó üreg, mélylyuk fúrás a hűtőterelőhöz, köszörült H13 magcsapok (a koncentrikusság ellenőrizve), üreg/mag SPI B1/B2 polírozás.

Aszerelés és T1 próba— Házon belüli befecskendező gépen üzemel; ellenőrizze a forgási lyuk Ø-ét csapmérővel, rugós csatorna illesztés próbarugóval/huzallal, összeszerelési teszt test- és fedélmintákkal; ellátás próbavideó + minta alkatrészek.

Javítás és végleges jóváhagyás— Finomhangolás, ha szükséges; fertőtlenítésmentes tokban szállítjuk, öntőforma-kézikönyvvel és alkatrészlistával (magcsapok, kilökőcsapok, persely).

Értékesítés utáni támogatás— 1 év penészgarancia, ingyenes tartalék magcsapok / kilökőcsapok nem ember okozta sérülésekre, távoli műszaki útmutatás.

Miért válassza a ZHONGYUE MOLD-ot háztartási penészéhez?

Gazdag háztartási árupenészes tapasztalat— Házon belül épített asztali szemetesek (test + fedél + középső keret készletek), rattan kosarak, székek, ládák

Házon belüli DFM-ellenőrzés az összeszerelési összeállítás ellenőrzésével— Ellenőrizze a forgólyuk tűrését és a test↔keret↔fedél közötti hézagot az acél vágása előtt

Precíziós Core-Pin & Spring-Groove szakértelem- Földelt H13 csapok, egységes fal a funkcionális csatornákban, mini-emelő kialakítás a klip alámetszéséhez

Szigorú minőségellenőrzés és átlátható fejlődés— Heti megmunkálási fotók, T1 minta jóváhagyása (összeszerelési illeszkedési teszt) a szállítás előtt

Export tapasztalat— Formákat szállítottak Európába, Észak-Amerikába, Dél-Amerikába, Délkelet-Ázsiába, Közel-Keletre

1 év formagarancia + tartalék magcsapok / kilökőcsapok

Gyakran Ismételt Kérdések – Középső keret / Köztes gyűrűs forma

K: Pontosan mi a "középső keret" a fedéllel vagy a testtel szemben?

V: A középső keret (köztes gyűrű / nyomógyűrű) a tartálytest és a fedél között helyezkedik el. Ez tartalmazza a rugós/torziós rúd csatornát, a fedél forgótengelyének furatait és a pattintható kapcsokat, amelyek a szemetes pereméhez rögzíthetők. A fedél billeg vagy rányomja ezt a keretet – maga a keret NEM helyettesíti a fedelet.

K: Szüksége van a szemetestest és a fedél rajzaira a középső keretforma idézéséhez?

V: Erősen ajánlott – ellenőriznünk kell a szerelési hézagot (a forgócsap rögzítési mélysége, a kapcsos rögzítés a karosszéria pereméhez Ø, a fedél lengési íve a keret nyitásával szemben), és ellenőriznünk kell a forgásfurat helyzetét. Ha csak a keret rajza van, akkor is tudunk árajánlatot adni, de az összeszerelést nem lehet előre ellenőrizni.

K: Egyetlen üreg vagy 1+1 L+R?

V: A legtöbb középső keret 1 × 1 üreges. Ha a keret tökéletesen szimmetrikus bal/jobb (a kéttárolós egység mindkét oldalán azonos alkatrészt használnak – ritka az egyrekeszeseknél), akkor 1+1-et tehetünk. Sima díszgyűrűk néha 2-üregesek. Tanácsot adunk az Ön alkatrészgeometriájának megfelelően.

K: Milyen felületkezelés – bármilyen rattan textúra?

V: Nem – a középső keretek SPI B1 (szatén) szabványúak, az SPI A2 opcionális az átlátszó PS díszgyűrűhöz. Rattan/VDI textúrát NEM alkalmazunk, hacsak nem kérünk kifejezetten dekoratív külső gyűrűs változatot.

K: Mire van szüksége egy árajánlathoz?

V: A középső keret 2D-s rajza (PDF/DWG) + 3D-s modell (STP/IGS/X_T) ÉS lehetőleg a szemetestest és a fedél 3D-ben (vagy legalább azok illeszkedési méretei: a test felső külső átmérője, a fedél forgásszögének helye). Adja meg az anyagot (PP MFR / ABS minőség).

Kérjen árajánlatot műanyag íróasztal porgyűjtő középső formájára

Küldje el a középső keret 2D-s rajzát + 3D-s modelljét (és ideális esetben a rekesztest/fedél párosítását vagy fájljait) és a projekt követelményeit. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes DFM-felülvizsgálatot biztosít az összeszerelési ellenőrzéssel + hivatalos árajánlattal.

Lépjen kapcsolatba velünk most, hogy elindítsa Mini Desktop Trash Can Intermediate Ring / Pressure Frame Injection Mold projektjét!
