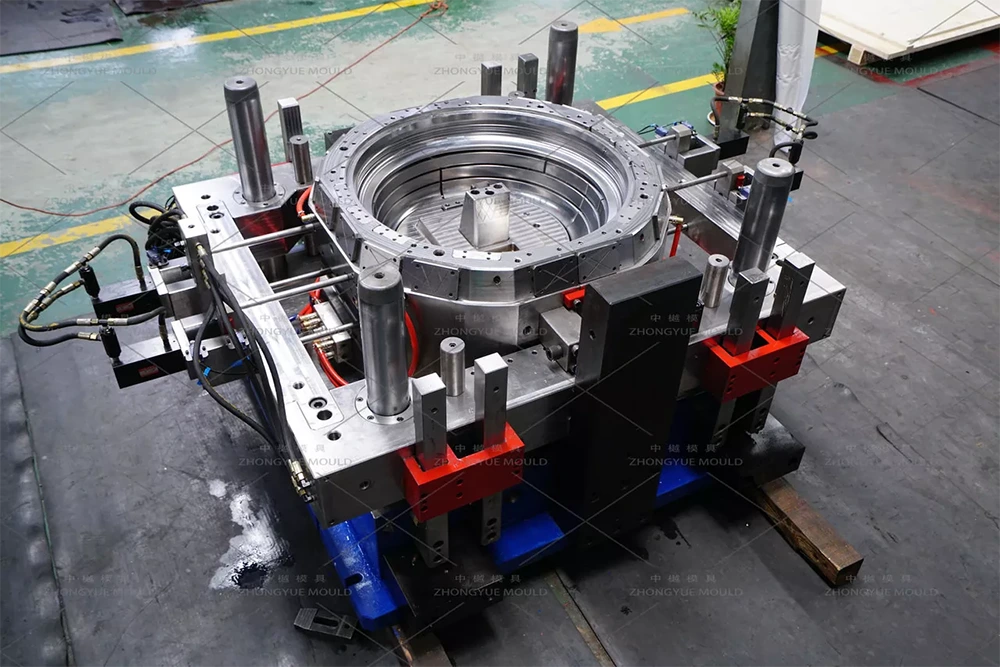

Műanyag PP DN1000 aknakúp forma

Egy komplett műanyag ellenőrző kamra rendszerben a szűkítő kúp / kúpos adapter összeköti a nagy átmérőjű tengelyt (Ø1000mm) a kisebb hozzáférési fedélnyílással (általában Ø600mm, Ø450mm vagy Ø315mm). A kamra nyakát szabványos aknafedél méretre csökkenti, miközben megőrzi a szerkezeti integritást és a vízálló teljesítményt.

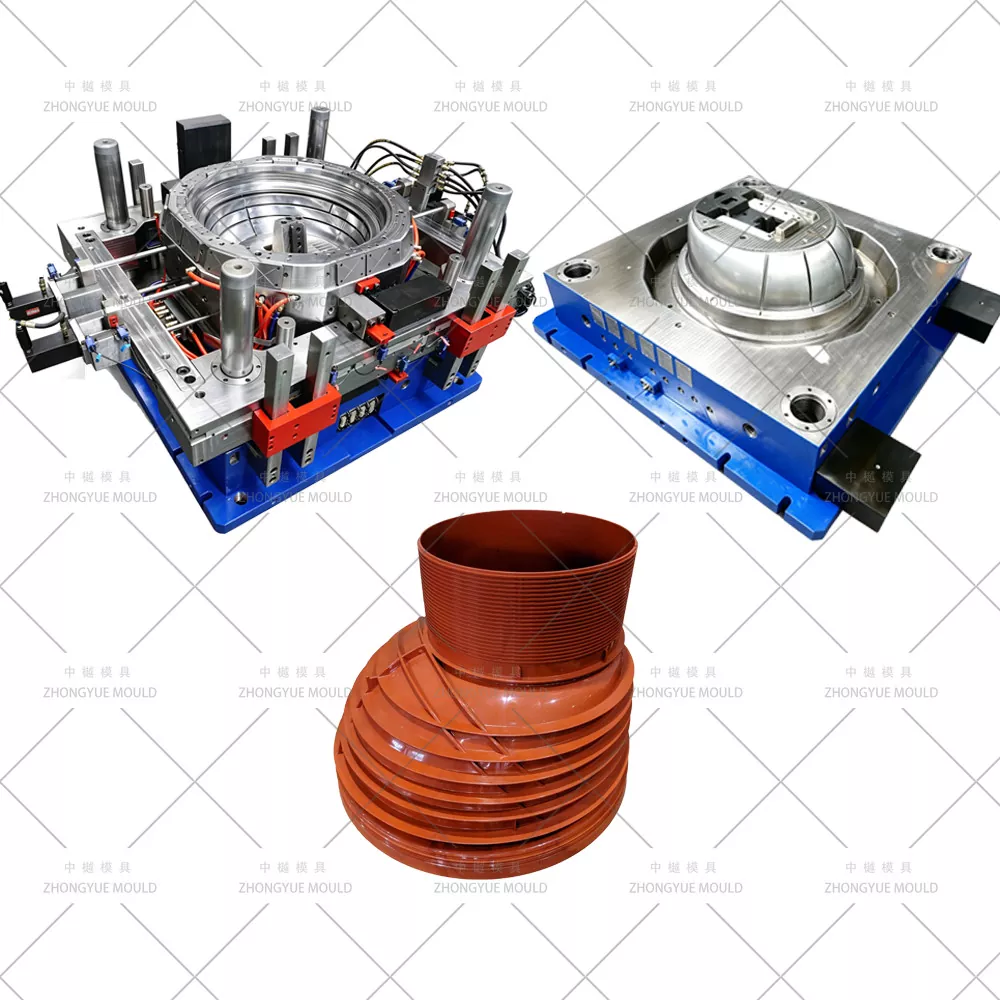

A műanyag PP DN1000 aknakúpos öntőforma egy precíziós fröccsöntő szerszám, amely ezt a polipropilénből (PP) készült kúpos alkatrészt alkotja, kiegészítve az EPDM tömítések felső/alsó hornyával, belső/külső függőleges merevítő bordákkal és csúszásgátló létrafok-aljzatokkal (opcionális). A ZHONGYUE MOLD (Huangyan, Taizhou, Kína) kúpos formákat tervez osztott üreges (harangozott) felépítéssel, mélyterelő maghűtéssel BeCu betétekkel és PP zsugorodáskompenzációval (1,6–1,8%) – olyan kúpokat állítunk elő, amelyek megfelelnek az EN 13598-2 / DIN szabványoknak.

A műanyag aknára szolgáló öntőforma specifikációi:

Tipikus műszaki előírások – PP DN1000 aknakúpos forma

Tedd fényesebbé a következő műanyag aknaöntő-projektedet!

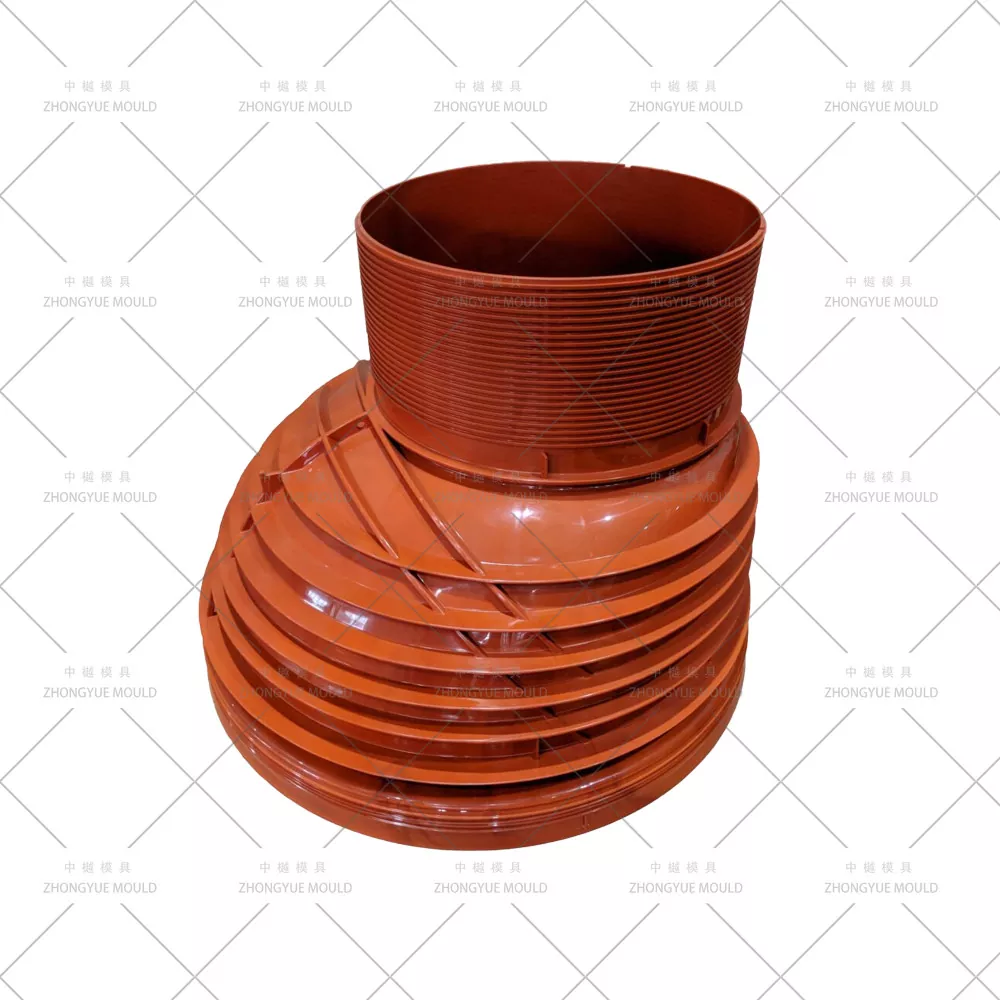

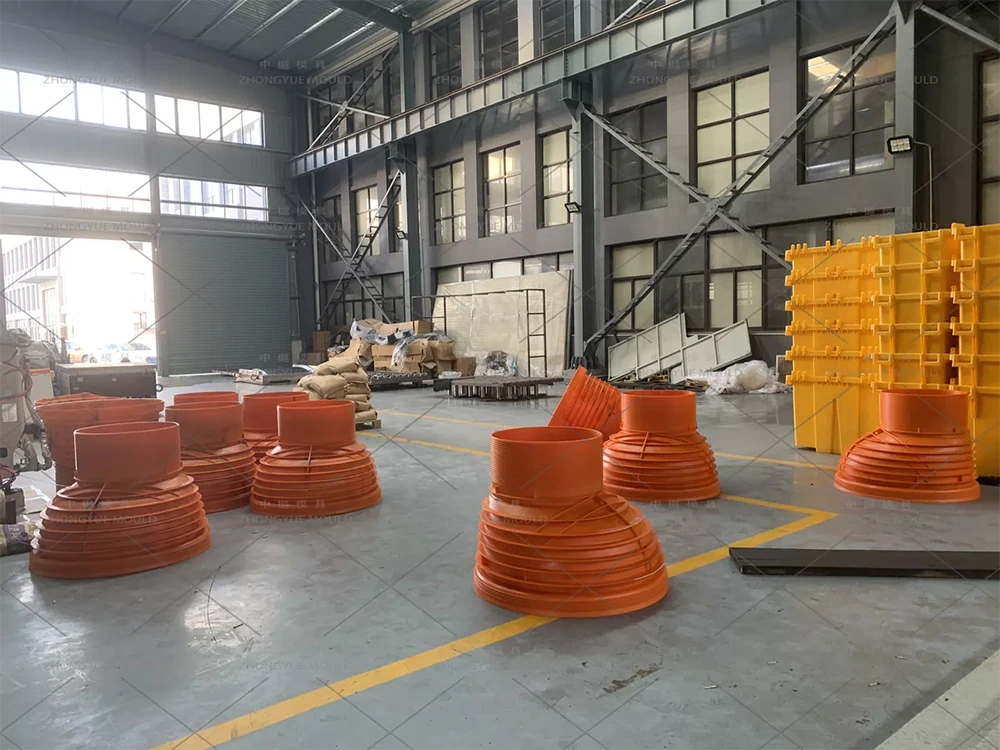

Mi az a PP DN1000 aknacsökkentő kúp?

Paraméter	Tipikus specifikáció
Felső nyílás (felső aljzat)	Ø1000 mm belső (a tengelyhez/külső hosszabbítóhoz illeszkedik)
Alsó nyílás (alsó csap/aljzat)	Ø600 mm / Ø450 mm / Ø315 mm (testreszabható)
Magasság	250 mm / 500 mm / 750 mm (leggyakoribb: 500 mm)
Falvastagság	6-10 mm (bordaerősítésű opció elérhető)
Anyag	Szűz vagy újrahasznosított polipropilén (PP), MFI 2–6
Ízület típusa	Spigot & Socket EPDM kétajkú tömítésekkel
Jellemzők	Függőleges merevítő bordák, opcionálisan öntött létrafoktartók, csúszásgátló textúra a külső felületen

A kúpok jellemzően sima falúak, külső bordákkal, amelyek beásáskor ellenállnak a kihajlásnak.

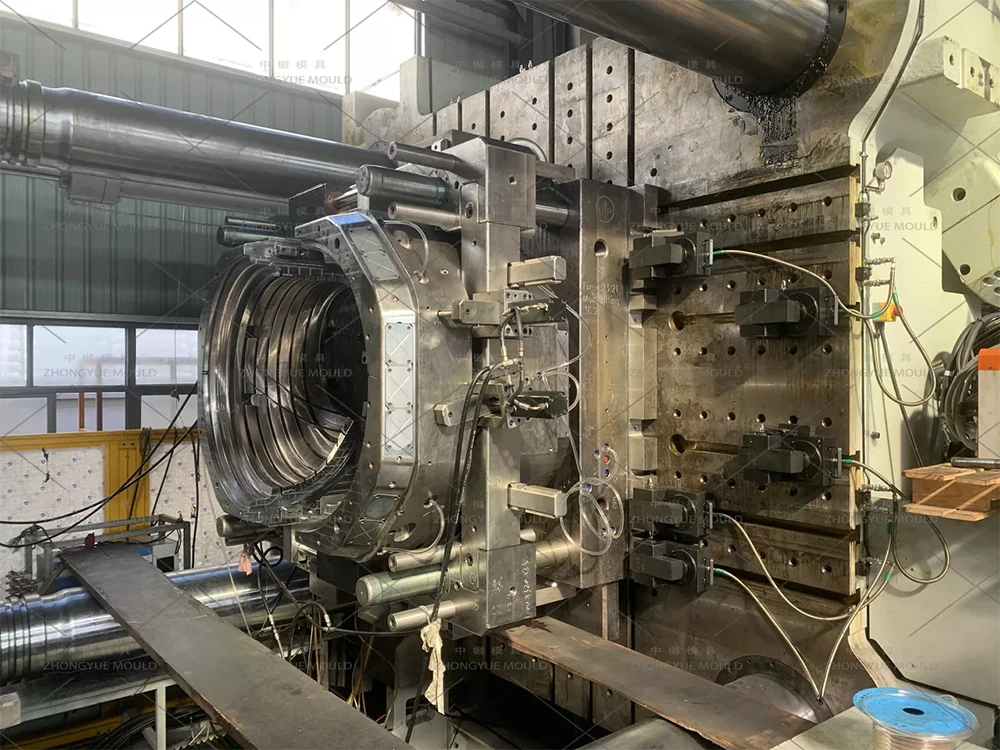

Hogyan tervez ZHONGYUE egy kiváló minőségű műanyag PP DN1000 aknakúpos formát

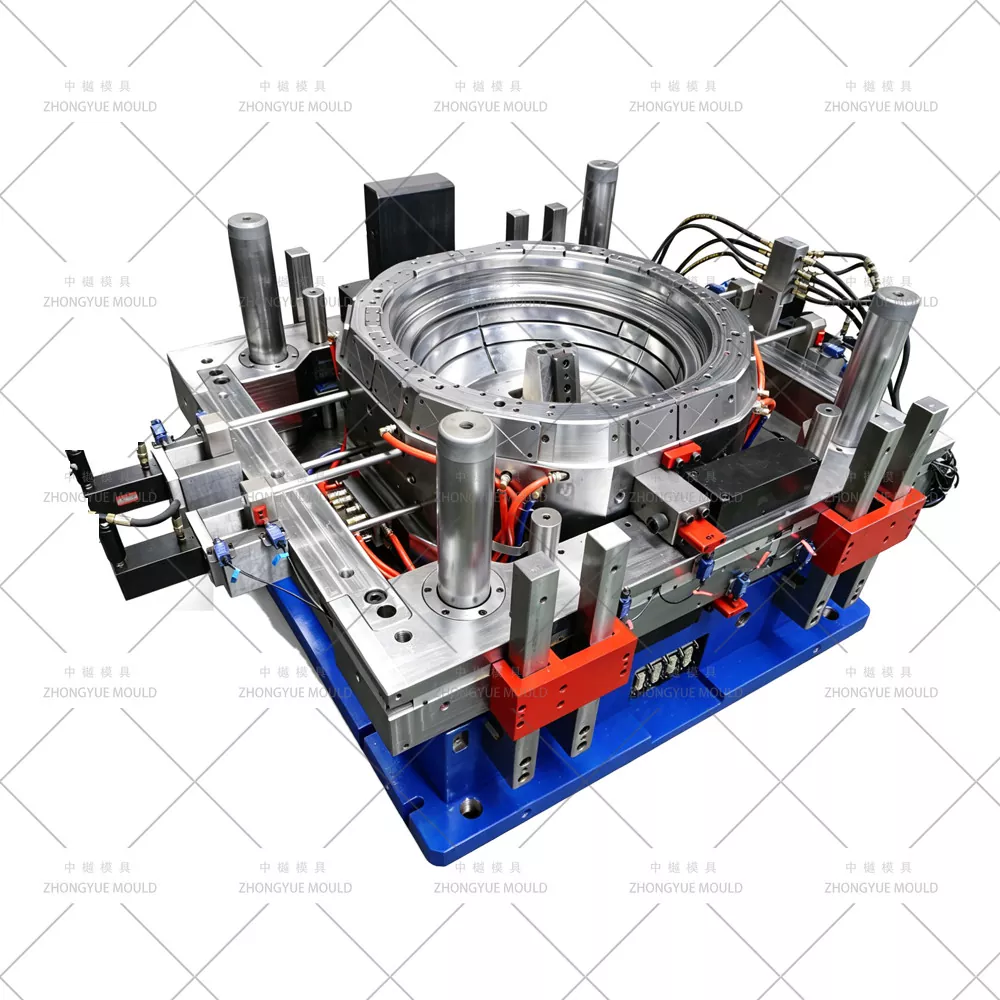

① Osztott üreg (hajlított / két fél forma) a kúpos geometriához

A kúpos kúpos meggátolja a szilárd mag/üreg tengelyirányú lecsupaszítását. Kúpos formáink a következőket használják:

Osztott üreges kialakítás (2 fél vagy 3 szegmenses sziromforma), amelyet hidraulikus hengerek vagy ferde vezetőcsapok működtetnek az oldalsó nyitáshoz.

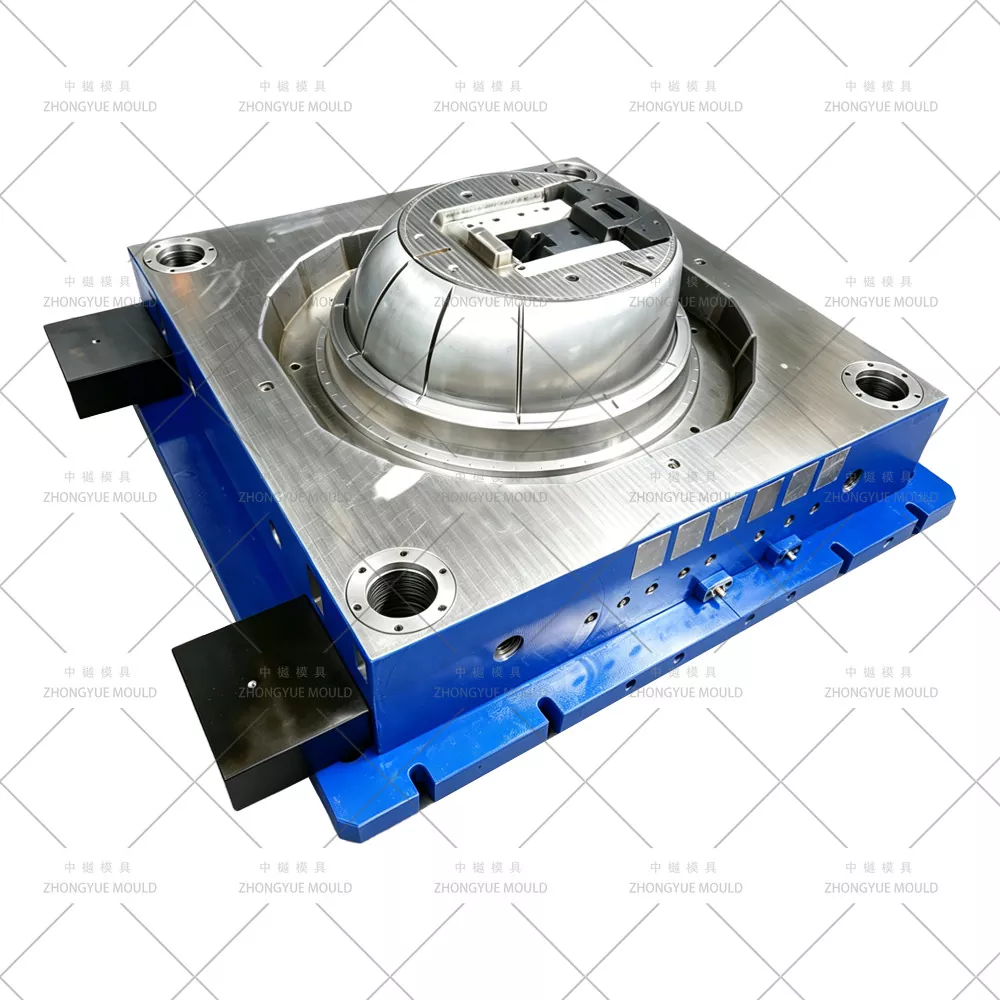

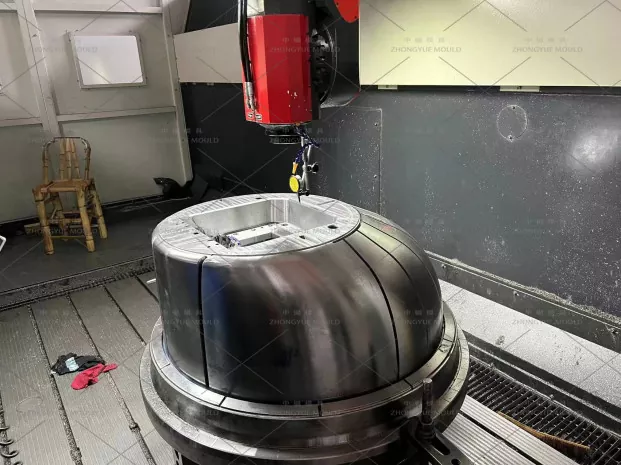

A belső mag (tüske) jellemzően rögzített vagy enyhén visszahúzható; a termék kiszabadul, amikor a hasított üreg kinyílik.

Az elválasztó felületek ±0,01 mm-re vannak köszörülve, hogy minimalizálják a felvillanást a kúp felületén.

Huzatszög a belső magon: 1°–2° (zónafüggő); a külső hasított üreg ennek megfelelően illeszkedik.

② Mélyüreges hűtés – Magterelő

A hűtés szabályozza a ciklusidőt (általában 70–120 másodperc H=500 mm-es kúpoknál):

Belső mag: Mélyre fúrt terelőlemez buborékoló csővel, amely eléri a teljes kúpmélységet → egyenletes hűtés belülről kifelé, és minimalizálja az oválisságot.

Osztott üreges héj: Zónás vízvezetékek 18–22 mm-re a formázási felülettől.

Független hőmérsékleti zónák a mag és az üreg számára a differenciális PP zsugorodás kezelésére.

③ PP zsugorodás kompenzáció és tömítési horony pontossága

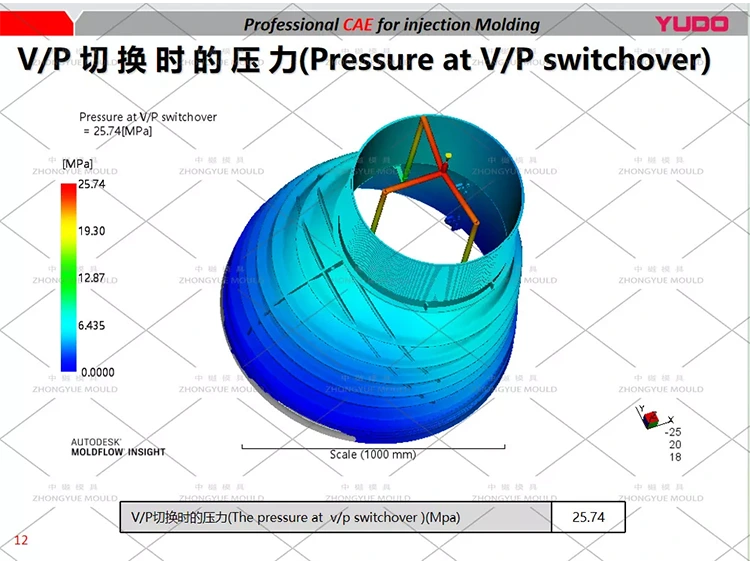

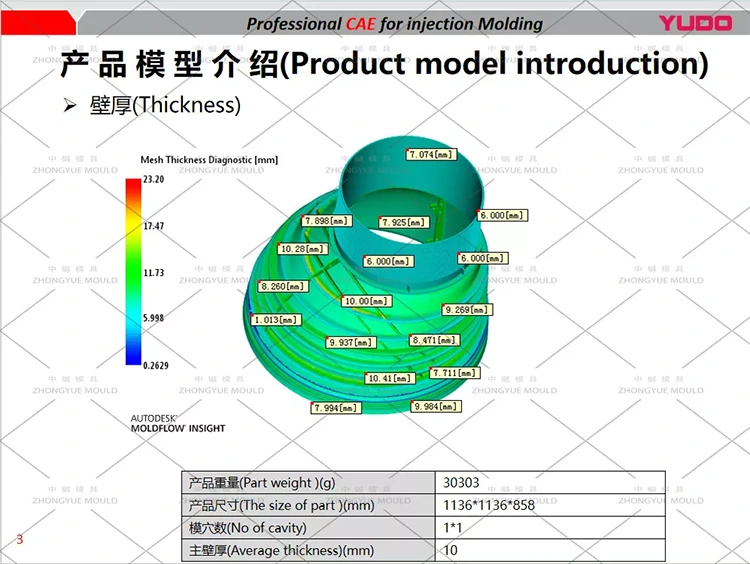

Mold CAD kompenzált PP izotróp zsugorodást 1,6-1,8%, kérésre Moldflow ellenőrzi.

Felső és alsó tömítéshornyok (EPDM O-gyűrűhöz / ajakos tömítéshez) ±0,05 mm tűréssel megmunkálva → biztosítják a vízzáró csatlakozást a szomszédos tengellyel/alappal/fedéllel.

Belső felület Ra ≤ 0,8μm (sima opció); külső bordák könnyű kő textúrával.

④ Acél kiválasztása – Kopásállóság és hosszú élettartam

Összetevő	Ajánlott acél	Keménység	Jegyzet
Forma alap	S50C /	—	Megerősített kötőrudak
Osztott üreges betétek	P20 Előedzett	HRC 28–33	Normál, 500K–1M felvétel
Belső mag / tüske	P20 Előedzett	HRC 28–33	A P20 előnyben részesítendő a jobb hősokkállóság érdekében a mély magon
Kopólemezek / Slide Ways	Nitridált 718H	—	Csökkentse a súrlódást a hasadáskor

⑤ Kapuzás és légtelenítés

Általában oldalsó ventilátorkapu vagy átfedési kapu a nagyobb átmérőjű végén (felső Ø1000 mm-es vége), hogy lefelé töltse, minimalizálva a levegő beszorulását a kúpos nyílásba.

Elválasztó vonalú szellőzőnyílások a kúp hosszában + légtelenítő dugók az utolsó töltési zónában.

Hidegfutó szabvány; forró fúvóka opcionális a nagy volumenű dedikált vonalakon.

⑥ Kidobó és biztonsági reteszek

Kidobás a karimát/vállat nyomó kilökőlemezen keresztül, amikor a hasított üreg kinyílik; időnként sztriptíztáncos gyűrű segíti.

A hidraulikus reteszelő érzékelők megakadályozzák a penész bezáródását, ha a hasított üreg nincs teljesen bezárva, vagy a magok nincsenek visszahúzva.

Tipikus alkalmazások

Települési csatorna- és csapadékvíz-ellenőrző kamrák: Ø1000 mm-es tengelyt csatlakoztat a szabványos fedőkerethez (DN600/DN450/DN315→DN315 vagy DN190 fedéladapter)

Út menti kamrák: Nagy teherbírású, forgalomra besorolt ​​burkolatadapterekkel (D400/F900)

Moduláris kamrás rendszerek: Kompatibilis a PP tengelyekkel (250/500/750/1000 mm) és fektetett alapokkal – teljes EN 13598-2 megfelelőség, ha tanúsított PP-vel gyártják

Esővíz csillapító / átszivárgó kamrák: átmenet a hozzáférési fedélhez

Miért a ZHONGYUE MOLD az aknakúpos formához?

Komplett ellenőrző kamra formarendszer – Alapot (2/3/4 utas) + tengelyt (250–1000 mm) + kúpot (különböző redukciók) + fedőkeretet készítünk – egyablakos kamrarendszerek szállítói számára.

Osztott üreges szakértelem – Földelválasztó felületek, minimális villanás, hidraulikus reteszelési biztonság, precíz kúpos kioldás.

Deep-Draw hűtés – Zavaros magbuborékoló + BeCu betétek → minimális vetemedés és rövidebb ciklus kúpos geometrián.

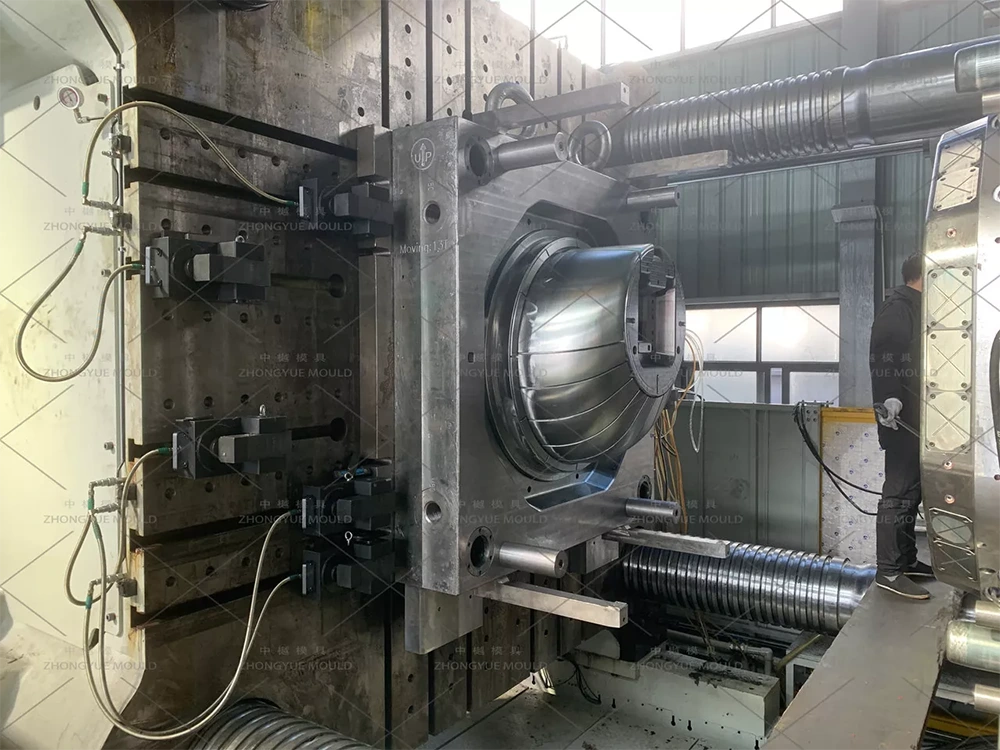

Teljes minőségbiztosítási csomag – CMM-ellenőrzés, acéltanúsítványok, T0-próbavideó és minta-méretjelentés a szállítás előtt.

Pótalkatrészek és támogatás – Extra tömítések, kopólemezek, fűtőszalagok (ha forró fúvóka), távoli hibaelhárítás.
