Műanyag PP DN1000 aknahosszabbító forma

Műanyag műanyag PP DN1000 aknahosszabbító forma – Ellenőrző kamra L=1000mm ZHONGYUE MOLD fröccsöntő forma

A modern települési vízelvezető rendszerekben a műanyag ellenőrző kamrák a hagyományos tégla-beton aknákat könnyű, korrózióálló és könnyen telepíthető moduláris alkatrészekre cserélik. A teljes kamra a következőkből áll:

Alap (Bottom / Benched Base) – bemeneti/kimeneti aljzatokkal

Hosszabbító tengely(ek) / felszálló gyűrűk – állítsa be a kamra mélységét a talajszinthez

Kúp / redukciós szakasz

Fedőkeret és rács

A műanyag PP DN1000 aknahosszabbító forma (L = 1000 mm) egy precíziós fröccsöntő szerszám, amely sima falú vagy függőlegesen bordázott hengeres felszállót hoz létre belső Ø1000 mm-es, illeszkedő dugaszoló/csapos csatlakozásokkal, EPDM gumi tömítőhornyokkal felül és alján. A ZHONGYUE MOLD (Huangyan, Taizhou, Kína) aknás kamrás öntőrendszerekre szakosodott – beleértve a talpat, a tengelyt (250/500/750/1000 mm magasság), a kúpot és a fedőkeretet – PP anyaghoz (zsugorodás 1,6–1,8%), mélyüreges hűtést és bontatlan hűtést.

A műanyag aknára szolgáló öntőforma specifikációi:

Tipikus műszaki adatok – DN1000 aknahosszabbító tengely forma (L=1000mm)

Tedd fényesebbé a következő műanyag aknaöntő-projektedet!

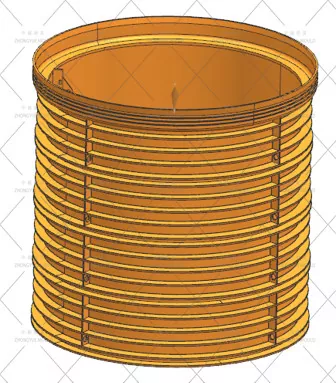

Mi az a PP DN1000 aknahosszabbító tengely (L=1000mm)?

Bordás kialakítás: Opcionális külső függőleges merevítő bordák a nagyobb kihajlási ellenállás érdekében mélyre temetve.

Szabványok: Megfelel az EN 13598-2 / DIN 19534 / GB/T 19472 szabványnak (piactól függően).

Hogyan készít ZHONGYUE egy kiváló minőségű akna-akna-formát?

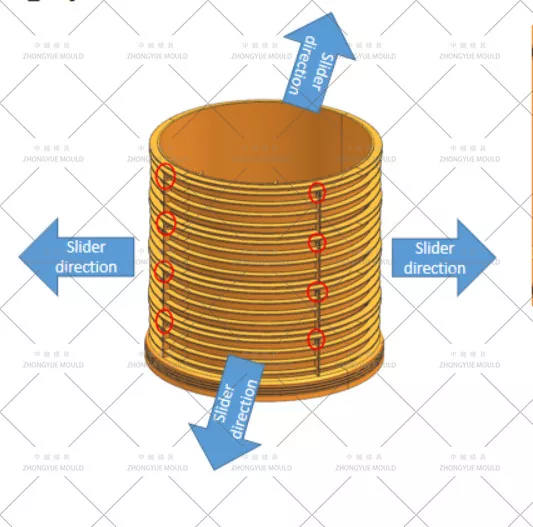

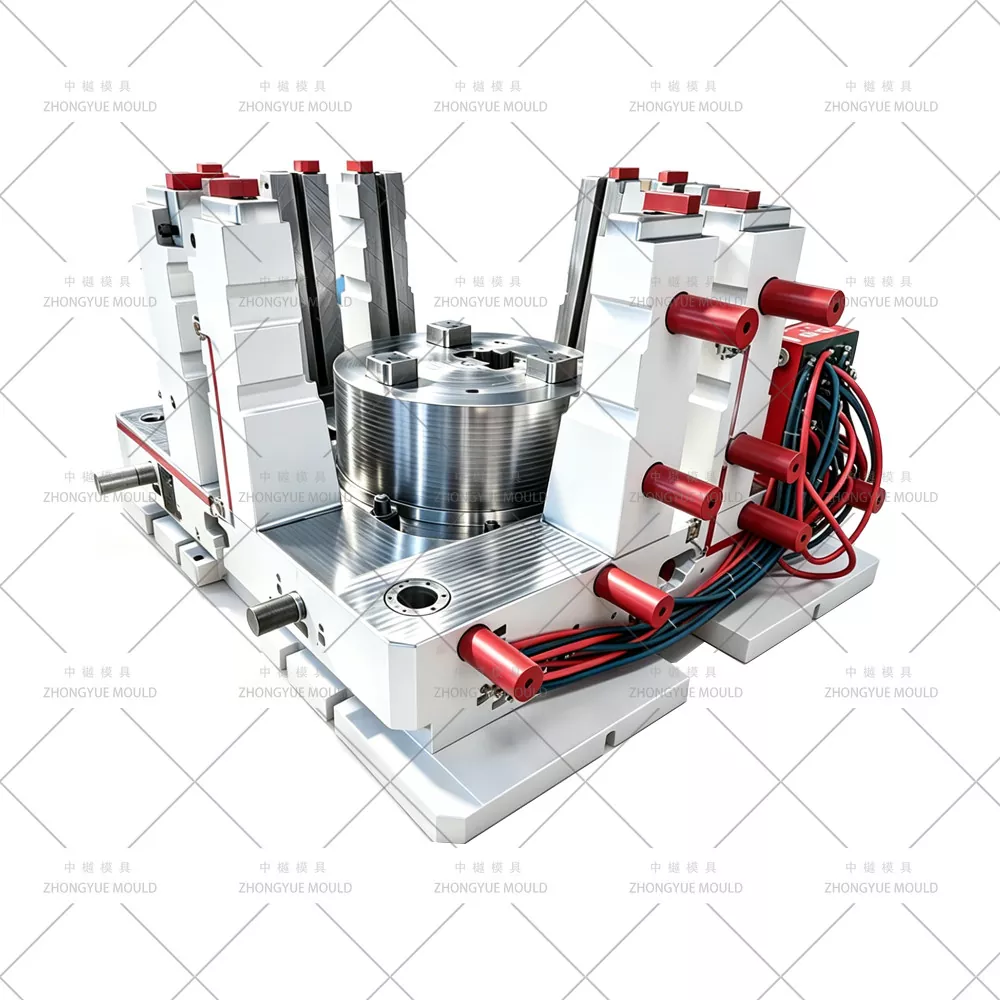

① Osztott üreg (hornyolt / két fél forma) a biztonságos szétszereléshez

Egy Ø1000 mm × L1000 mm-es mélyhúzású vékonyfalú hordó nem távolítható el a szilárd magról túlzott huzat nélkül → osztott üreges kialakítást igényel (哈夫模 / osztott forma):

Az üreg 2 vagy 3 szegmensre (félekre / szirmokra) osztható, amelyeket hidraulikus hengerek vagy ferde csapok működtetnek az oldalsó nyitáshoz.

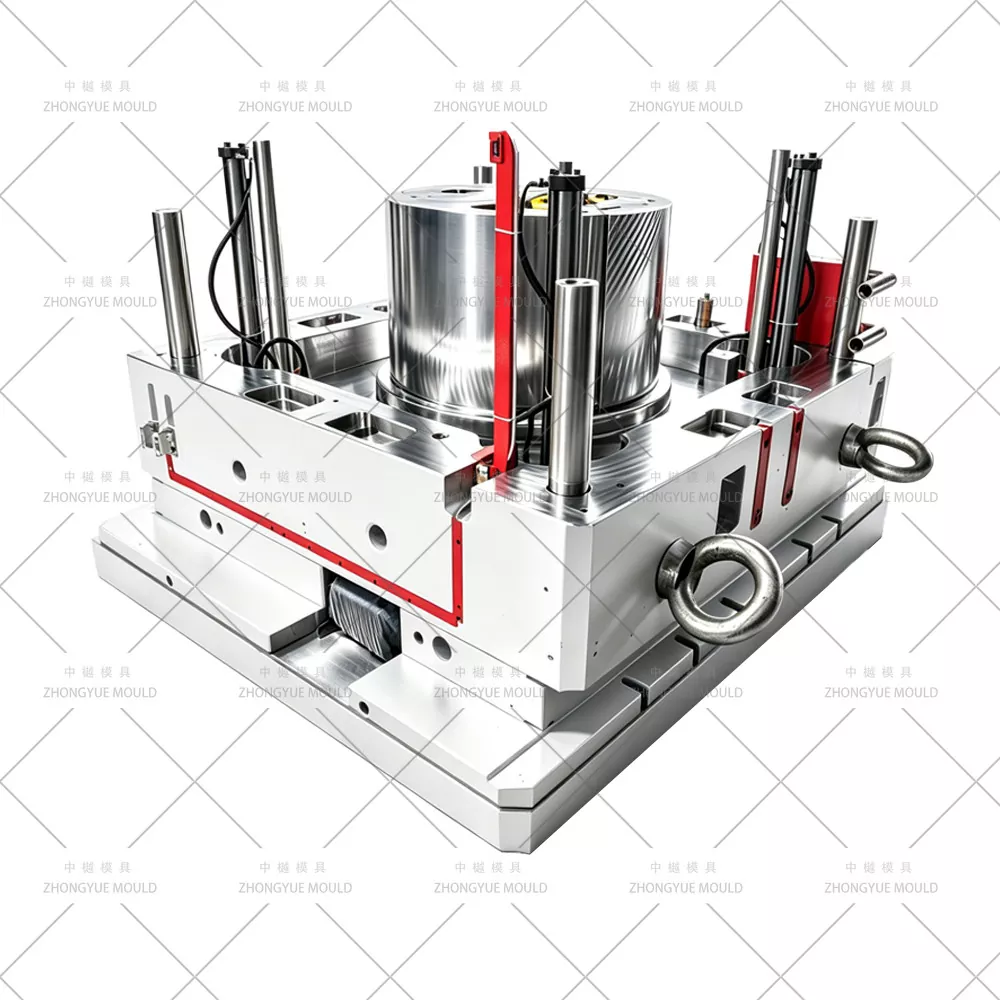

A mag (belső tüske) álló vagy visszahúzható; a hasított üreg felnyitásával felszabaduló termék.

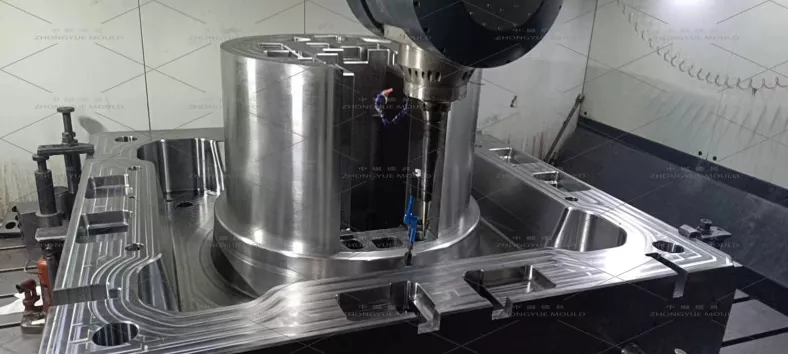

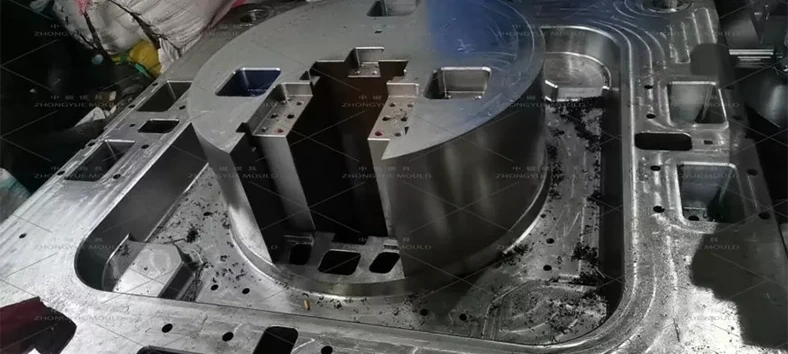

Precíziós megmunkálású elválasztó vonal minimális vakuval; illeszkedő felületek köszörülve és felszerelve.

A belső mag huzatszöge jellemzően 1°–1,5° (valamivel több a külső hasított üregnél) a sima kioldás érdekében.

② Mélyüreges hűtés – a belső mag és a külső héj elválasztása

A hűtés uralja a ciklusidőt (általában 90-150 másodperc L=1000 mm-es tengelyeknél):

Belső mag: Mélyre fúrt terelőlap + teljes mélységet elérő buborékcső → egyenletes hűtés belülről kifelé.

Külső osztott üreg: Soros vagy párhuzamos vízvonalak, amelyek 20–25 mm-re vannak az öntőfelülettől; BeCu (berillium réz) betétek vastag borda/tengelyvégeken.

Független hőmérséklet-szabályozás a mag és az üreg között a differenciális zsugorodás kezelésére és az ovalitás megelőzésére.

③ PP zsugorodás kompenzáció és tömítési horony pontossága

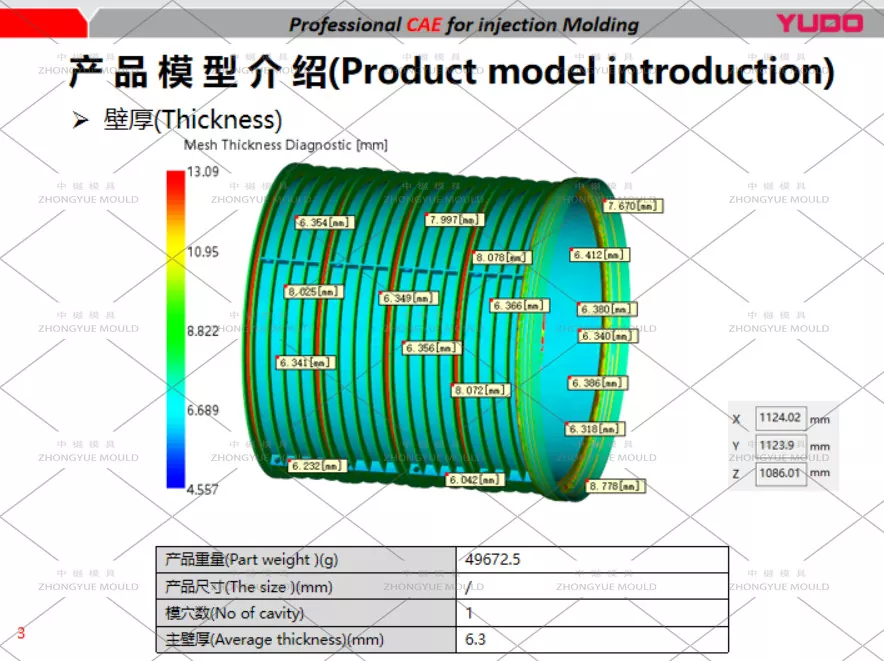

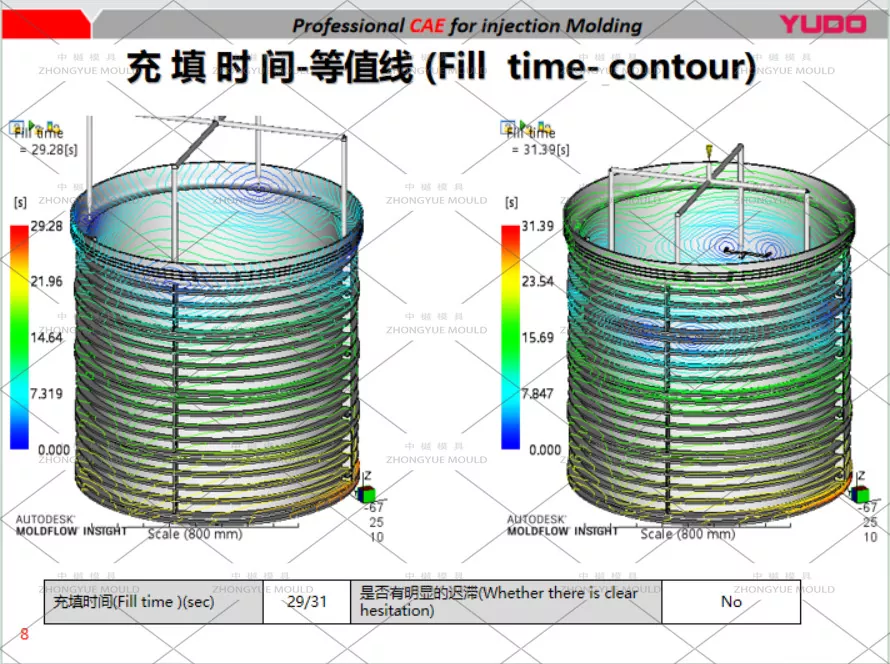

PP zsugorodási tényezővel 1,6-1,8%-os izotróp kompenzációjú forma, szükség esetén Moldflow-val ellenőrizve.

A felső és alsó foglalattömítés hornyai (Ř-gyűrűs EPDM tömítéshez) ±0,05 mm tűréssel vannak megmunkálva, hogy biztosítsák a vízzáró csatlakozást a szomszédos tengellyel/alappal/kúppal.

A belső felület lehet sima (Ra ≤ 0,8μm) vagy könnyű textúrájú, ha bordázott.

④ Acél kiválasztása – A kopás és a költség egyensúlya

⑤ Kapuzás és légtelenítés

Jellemzően oldalsó ventilátorkapu vagy több átfedő kapu az egyik végén (az iránytól függően alul vagy felül) a foglalat végétől felfelé történő feltöltéshez, minimalizálva a levegő beszorulását a mély üregben.

Elválasztó vonal szellőzőnyílások a hordó hosszában a levegő elvezetéséhez – kritikus fontosságú a mély vékonyfalú PP öntvényeknél az égési nyomok elkerülése érdekében.

Hidegfutó szabvány; forró fúvóka opcionális a nagy volumenű dedikált vonalakhoz.

Tipikus alkalmazások

Települési vihar- és egészségügyi csatornák: állítható mélységű ellenőrző kamrák lakossági/kereskedelmi fejlesztésekhez

Út menti vízelvezetés: Nagy teherbírású burkolatadapterekkel (D400/F900 minősítésű)

Esővíz begyűjtése / beszivárgás: Felszállóként a felszínre jutáshoz

Moduláris rendszer: egymásra rakható, tolható gumigyűrűs kötésekkel – több 250/500/1000 mm-es tengely kombinálható a temetési mélység eléréséhez

Kompatibilis az EN 13598-2, DIN 19534, GB/T 19472 szabvány kamráival, ha tanúsított PP-vel gyártják.

Miért a ZHONGYUE MOLD az akna aknához?

Teljes kamrarendszeri képesség – Formákat készítünk alap + tengely (több magasság) + kúp + fedőkeret számára – egyablakos kamrarendszerek szállítói számára.

Deep-Draw hűtési szakértelem – Tömörített magbuborékoló + zónás üreges hűtés a vetemedés és a ciklusidő minimalizálása érdekében L=1000 mm-es tengelyeken.

Precíziós, osztott üreges megmunkálás – Földelválasztó felületek, minimális villanás, hidraulikus reteszelési biztonság.

Teljes minőségbiztosítási csomag – CMM-ellenőrzés, acéltanúsítványok, T0-próbavideó és minta-méretjelentés a szállítás előtt.

Pótalkatrészek és támogatás – Extra tömítések, kopólemezek, fűtőszalagok (ha forró fúvóka), távoli hibaelhárítás.

Indítsa el az aknahosszabbító tengely szerszámprojektjét

Akár DN1000 PP aknás tengelyformára van szüksége L=1000mm-re (vagy 500/750mm-es változatokra), akár teljes ellenőrzőkamra szerszámkészletre (talp + tengelyek + kúp + fedél), mérnökcsapatunk készen áll.
