Műanyag PP DN1000 aknás 4-utas alapforma

Műanyag PP DN1000 aknás 4 utas alapforma – Ellenőrzőkamra alapforma a ZHONGYUE MOLD cégtől

A földalatti vízelvezető és csatornahálózatok műanyag ellenőrző kamrákra támaszkodnak a hozzáférés, a tisztítás és a karbantartás terén. A legkritikusabb alkatrész az aknatalp – jellemzően egy nagy átmérőjű PP vagy PE öntött alap padokkal (áramlási csatornával) és dugaszolható bemeneti/kimeneti nyílásokkal a DN150–DN600 szennyvízcsövek csatlakoztatásához.

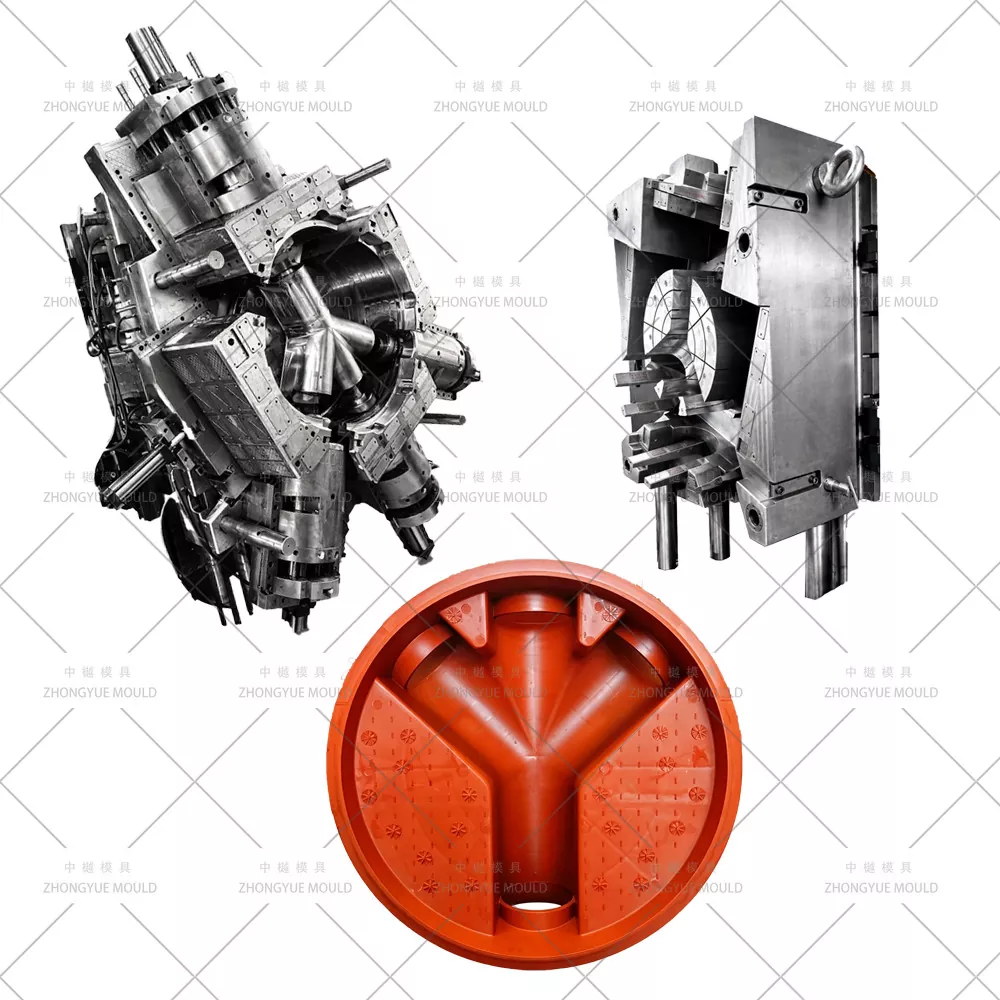

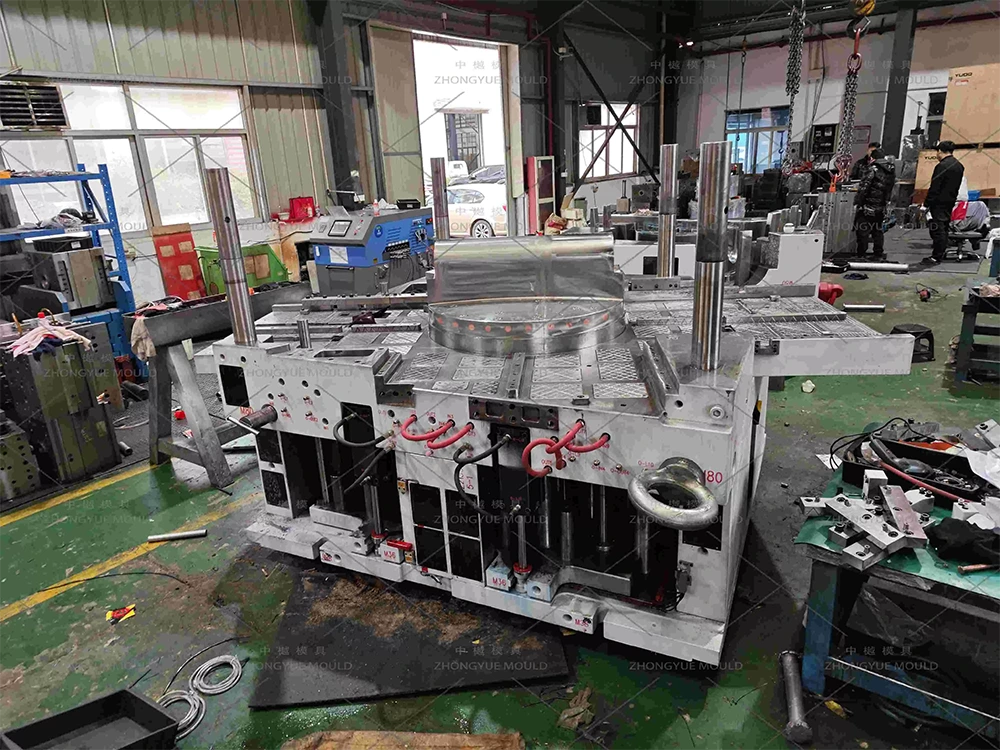

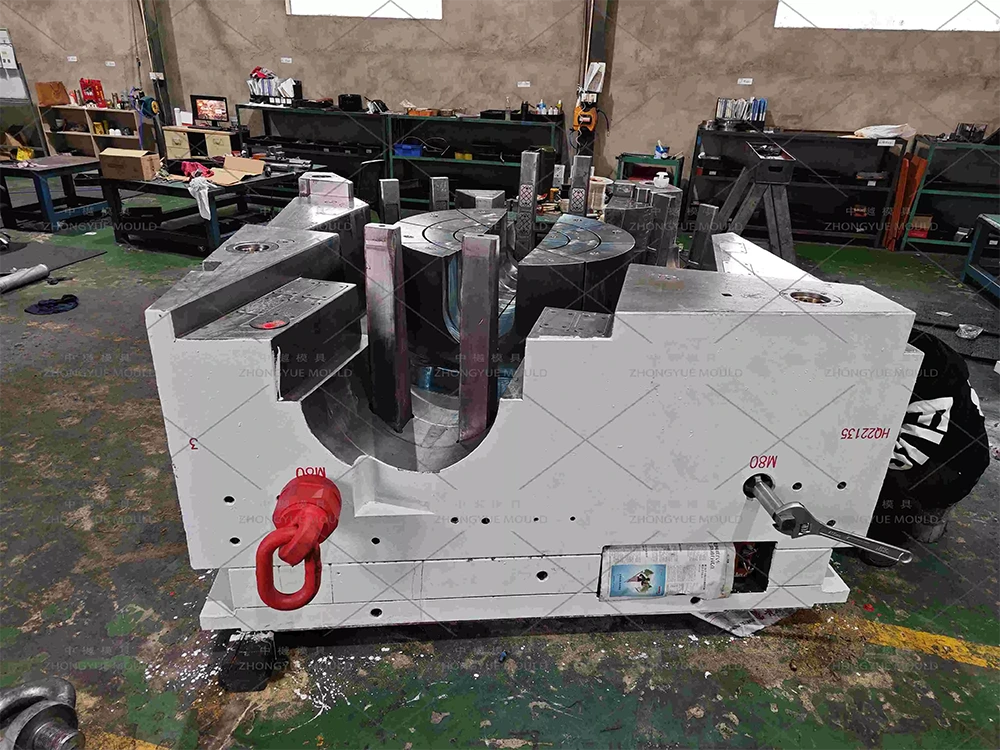

A műanyag PP DN1000 aknás 4-utas alapforma egy nagy, precíziós fröccsöntő szerszám, amely Ø1000 mm-es belső átmérőjű alapot képez négy irányított csőcsatlakozóval, egybeöntött padkával és mélyen húzott bordaszerkezetekkel. A ZHONGYUE MOLD-nál (Huangyan, Taizhou, Kína) nagy tapasztalattal rendelkezünk a PP-hez (zsugorodás ~1,6–1,8%) aknakamra-alapformák tervezésében és gyártásában, amelyek négyoldali hidraulikus maghúzással, mélyüreges hűtéssel és megerősített betét-blokk konstrukcióval rendelkeznek a méretpontosság és a hosszú öntőforma élettartam biztosítása érdekében.

A műanyag aknára szolgáló öntőforma specifikációi:

Tipikus műszaki specifikációk – PP DN1000 4-utas aknatalp forma

Tedd fényesebbé a következő műanyag aknaöntő-projektedet!

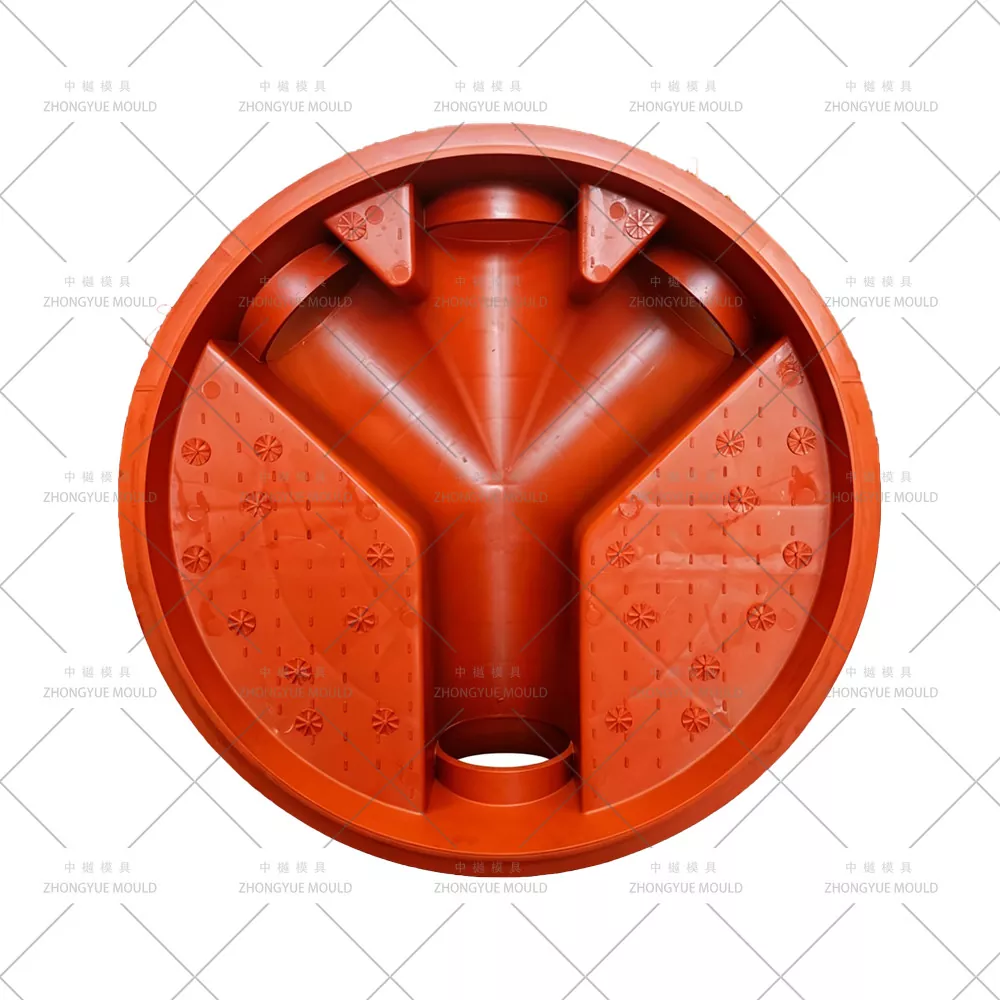

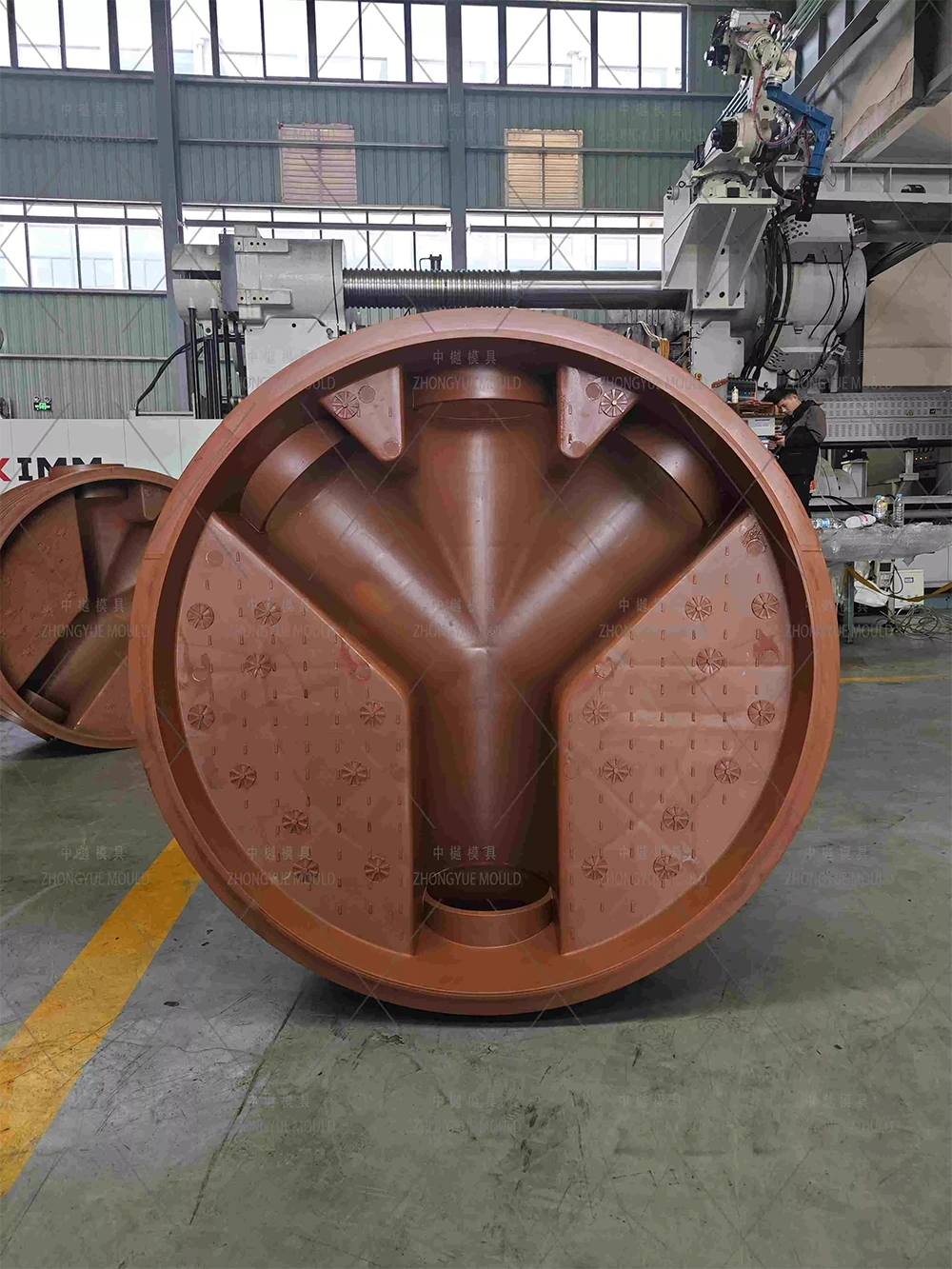

Mi az a PP DN1000 4 utas aknatalp?

Alap átmérő: Belső Ø1000mm (Külső Ø jellemzően ~1140-1200mm falvastagságtól függően)

Konfiguráció: 4 utas = 1 bemenet + 1 kimenet (szemben) + 2 oldalág (lehet üres dugó a helyszínen); Az aljzatok megfelelnek az EN 13598-2 / DIN 19535 szabványoknak

Csőcsatlakozók méretei: Általában DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 cserélhető betétgyűrűkkel konfigurálható

Anyaga: Szűz vagy újrahasznosított polipropilén (PP) – vegyszerálló, könnyű, hosszú élettartamú (>50 év a föld alatt)

Fekvőpad: Beöntött áramlási csatorna (teknő/pad) a szennyvíz kivezetés felé történő irányítására – kialakításonként lehet sima sugarú vagy lapos pad

Hogyan készít ZHONGYUE egy kiváló minőségű aknatalp-formát?

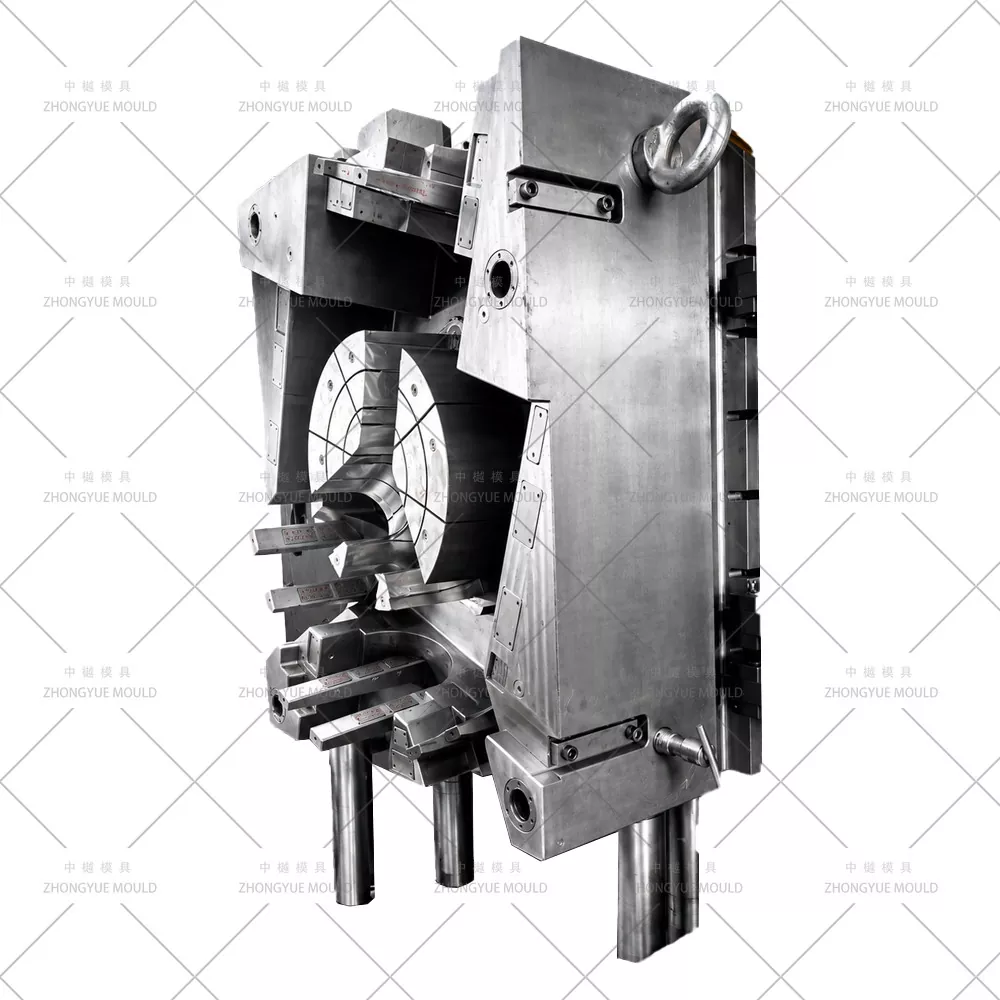

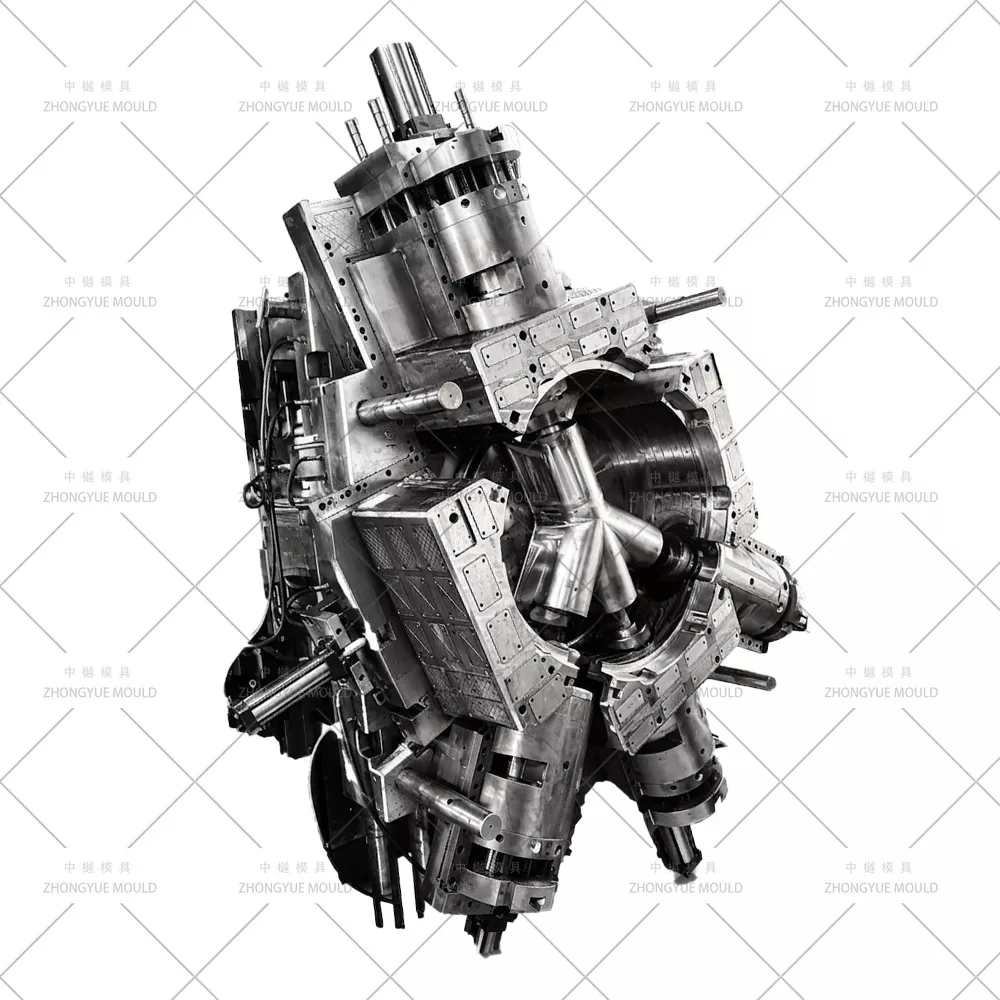

① Négyoldalas hidraulikus maghúzás csőcsatlakozókhoz

A műanyag PP DN1000 aknás négyutas alapforma meghatározó jellemzője a négy nagy oldalsó mag, amelyek a csőhüvelyeket/harangokat alkotják.

Minden egyes foglalatmagot független hidraulikus hengerek (vagy sekély aljzatok esetén nagy szögű emelők) működtetnek, reteszelő biztonsági végálláskapcsolókkal, amelyek megakadályozzák a penészzáródást, ha valamelyik mag nincs teljesen visszahúzva/előretolva.

A dugaszolóaljzat huzatszöge pontosan kiszámított (általában 1°–2°) a krómozott magcsapokkal/hüvelyekkel a sima kihúzás és a hosszú élettartam érdekében.

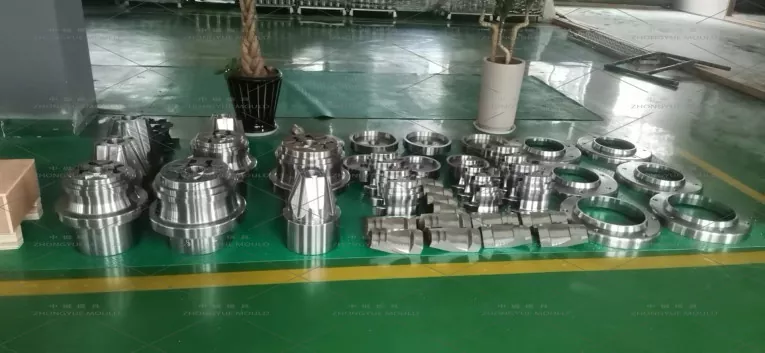

A cserélhető betétgyűrűk különböző csőátmérőket tesznek lehetővé (DN150–DN600) anélkül, hogy a teljes magot újra megmunkálnák – ez költségmegtakarítást jelent a kamrarendszerek szállítói számára.

② Mélyüreges hűtés és betétblokk konstrukció

Az aknák alja vastag falakkal (8–15 mm) és mélyhúzással rendelkezik – a hűtés kritikus a ciklusidő szempontjából (általában 120–200 másodperc).

Mag: Mélyre fúrt terelőlapok + buborékoló csövek, amelyek a mély mag aljáig érnek az egyenletes hűtés érdekében.

Üres (külső héj): sorba kapcsolt vízvezetékek megfelelő távolsággal; BeCu (berillium réz) betétek a vastag bordáknál/padoknál, hogy csökkentsék a forró pontokat.

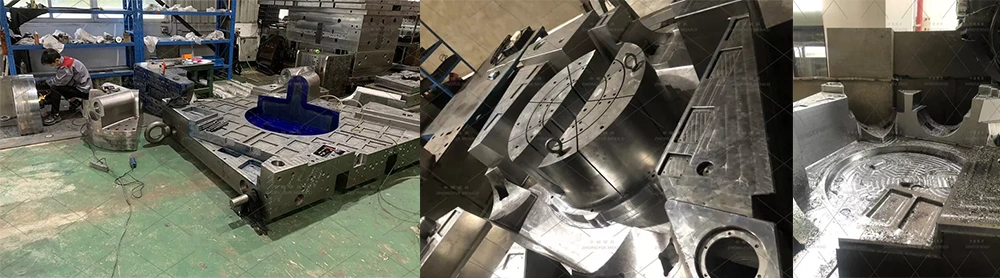

Precíziós megmunkálású lapkablokkra osztott formatest a párhuzamos CNC/EDM feldolgozáshoz → ~40%-kal rövidebb átfutási idő, könnyebb későbbi karbantartás/csere.

③ Acél kiválasztása – Tartósság a nagy formátumú szerszámokhoz

④ Kidobás és pad részletezése

Nagyméretű kidobólemez 30–60+ kilökőcsappal/hüvellyel a pad bordái és a kerületi karima alatt.

Opcionális csupaszító gyűrű a nagy átmérőjű felső karima kilökéséhez.

A beöntött asztalfelület polírozott/textúra-szabályozott az EN szabványoknak megfelelően az áramlási teljesítmény érdekében.

⑤ Runner & Gating

Jellemzően egy- vagy kétoldali csap + ventilátorkapu / átlapoló kapu a nagy rész miatt; egyes kialakítások forró fúvókát (szekvenciális szelepes kaput) használnak a többkapu töltéskiegyensúlyozására nagyon nagy alapokon.

Hidegcsiga kút és gáztalanító nyílások az elválasztó vonal és a pad szélei mentén, hogy elkerüljék az égési nyomokat a mély bemélyedésekben.

Tipikus alkalmazások

Települési csatorna és csapadékelvezetés: DN1000 ellenőrző kamrák lakossági/kereskedelmi fejlesztésekhez

Út menti és ipari vízelvezetés: Nagy teherbírású fedéladapterekkel, kompatibilis a D400/F900 aknafedelekkel

Szennyvíztisztító telepek: Hozzáférő kamrák szivattyúállomásokhoz és ülepítő tartályokhoz

Esővízgyűjtő rendszerek: Szűrés előtt felfogógödörként / ülepítő alapként

Kompatibilis az EN 13598-2, DIN 19535 szabványokkal és a főbb önkormányzati előírásokkal, ha tanúsított PP anyagból gyártják.

Miért a ZHONGYUE MOLD az aknás alapformájához?

Bizonyított nagy üreges tapasztalat – Akna aljzatok (Ø315–Ø1200), aknák, kúpok és fedőkeretek szállítjuk Európába, a tengeri térségbe, a Közel-Keletre.

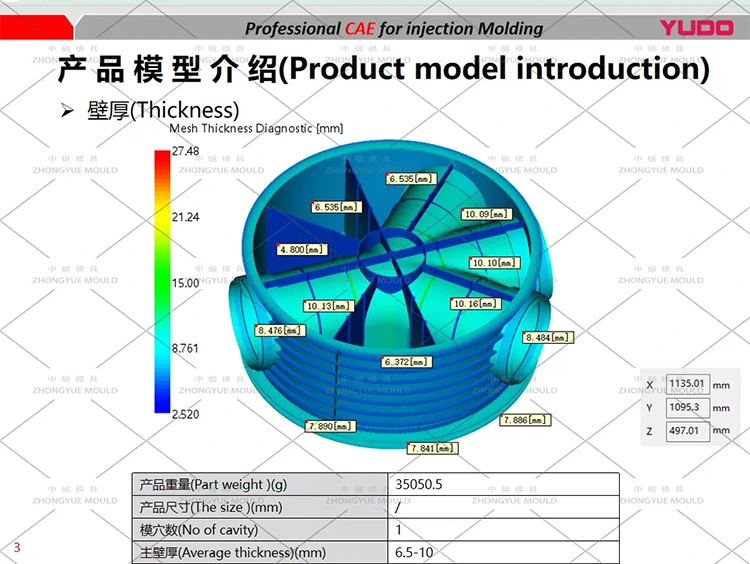

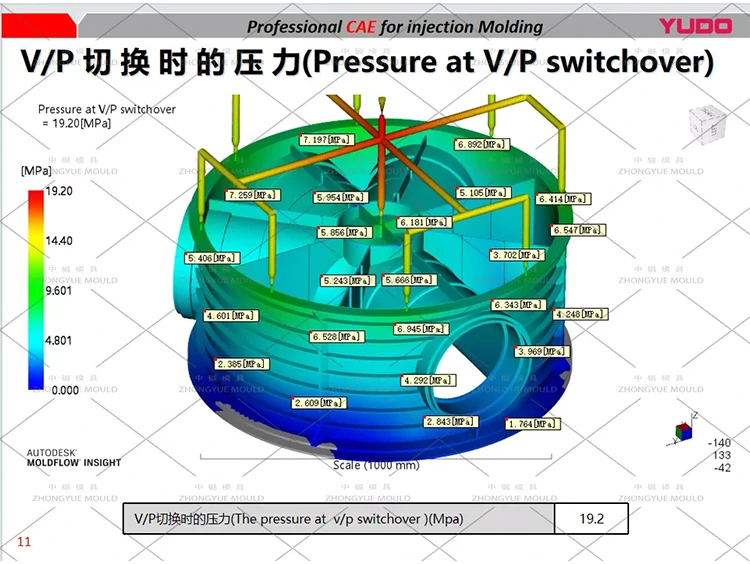

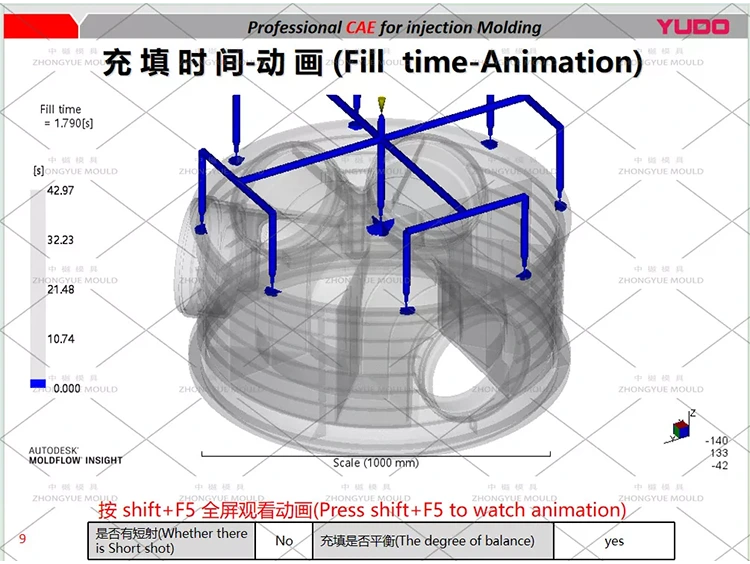

Formázás és DFM acélvágás előtt – Megmunkálás előtt ellenőrizze a kitöltési mintát, a munkapadi süllyesztőnyom kockázatát és a hűtési egyenletességet.

Betét-blokk párhuzamos megmunkálás – ~40%-kal csökkenti a szállítási időt; leegyszerűsíti a kopott mag/üregszakaszok jövőbeli felújítását.

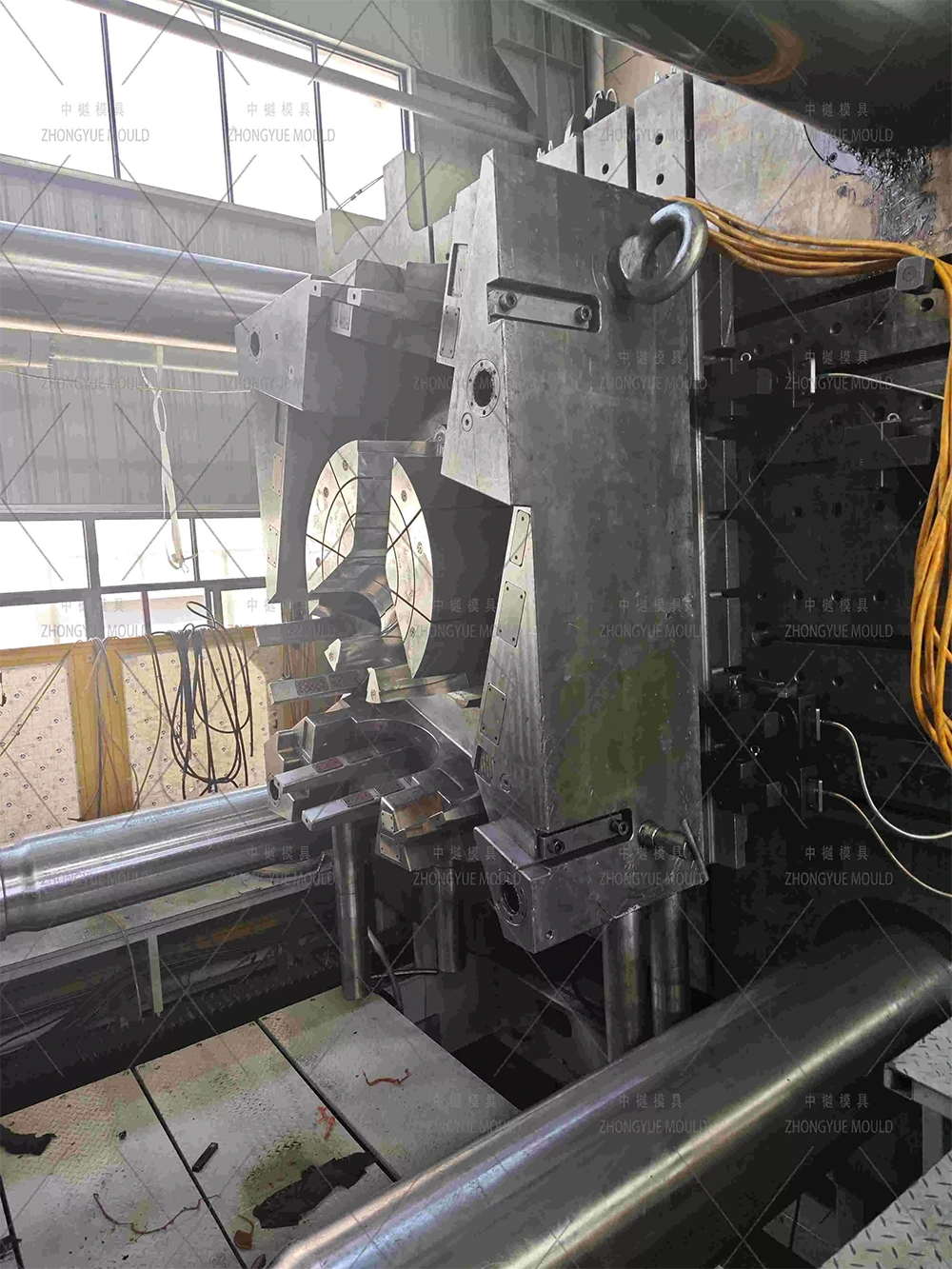

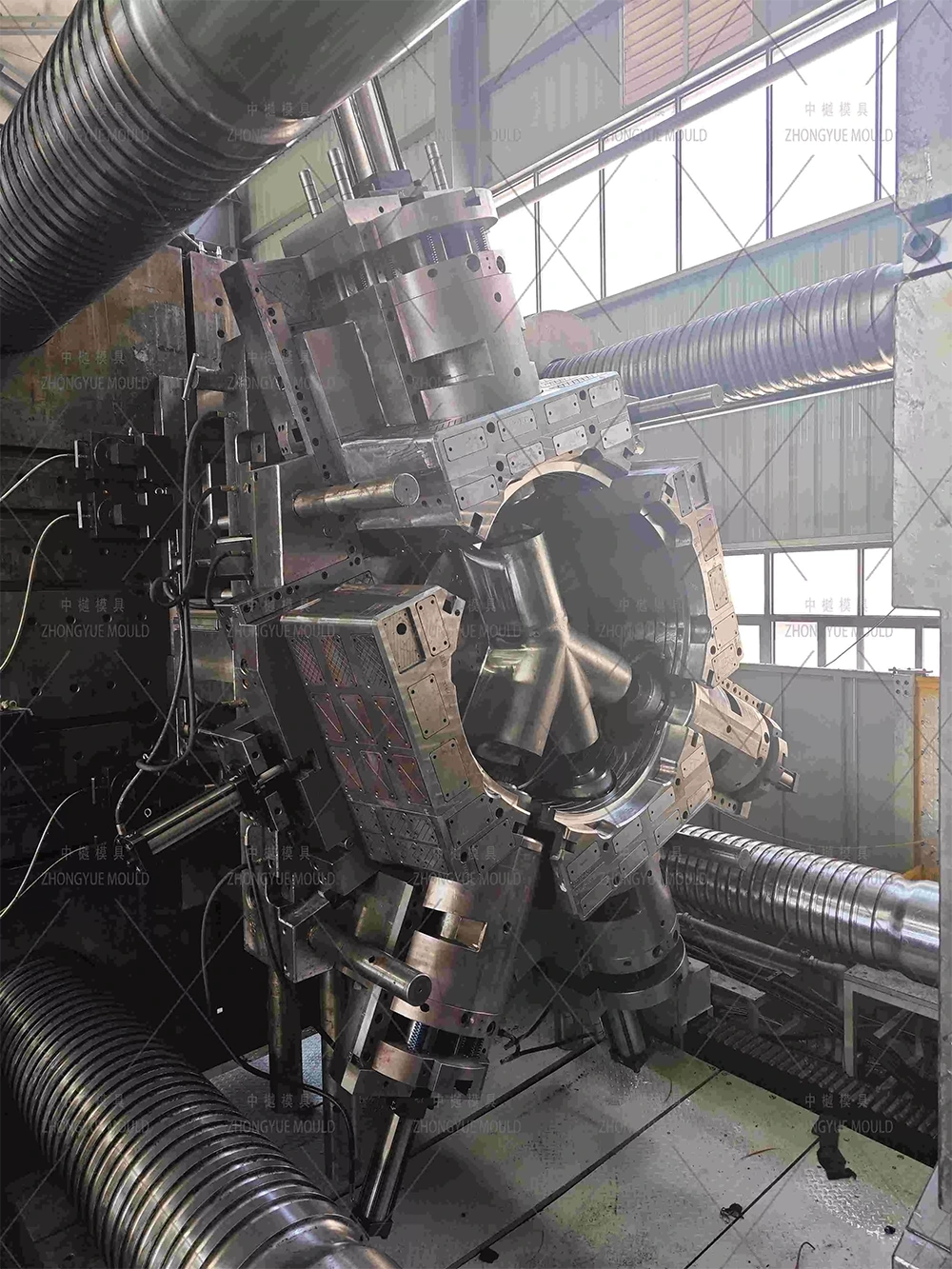

Teljes minőségellenőrzési csomag – CMM ellenőrzés, acél tanúsítványok, T0 próbavideó + minta méretjelentés a szállítás előtt.

Pótalkatrészek és támogatás – Extra tömítések, fűtőszalagok (ha forró fúvókát használnak), hidraulikus tömlők, dugaszolóaljzat-betétgyűrűk; távoli hibaelhárítás.

Hogyan dolgozzuk fel a projektet?
