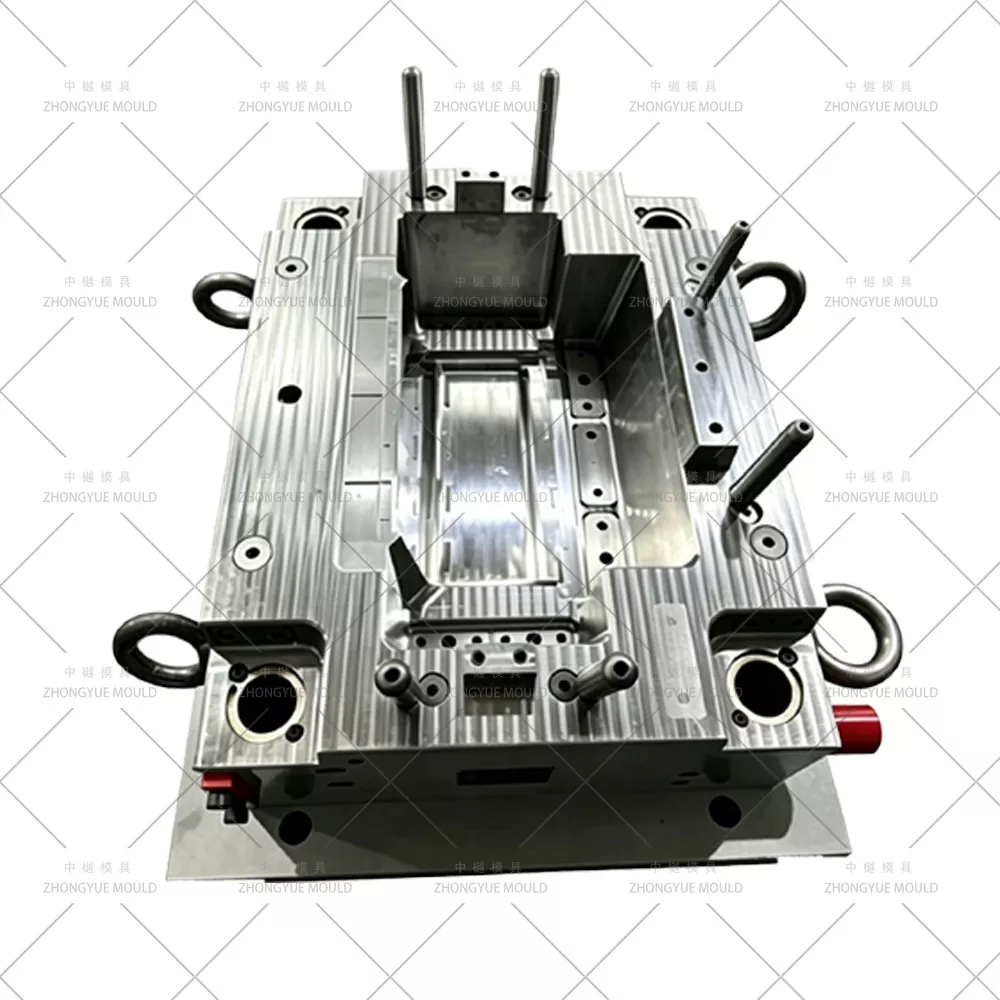

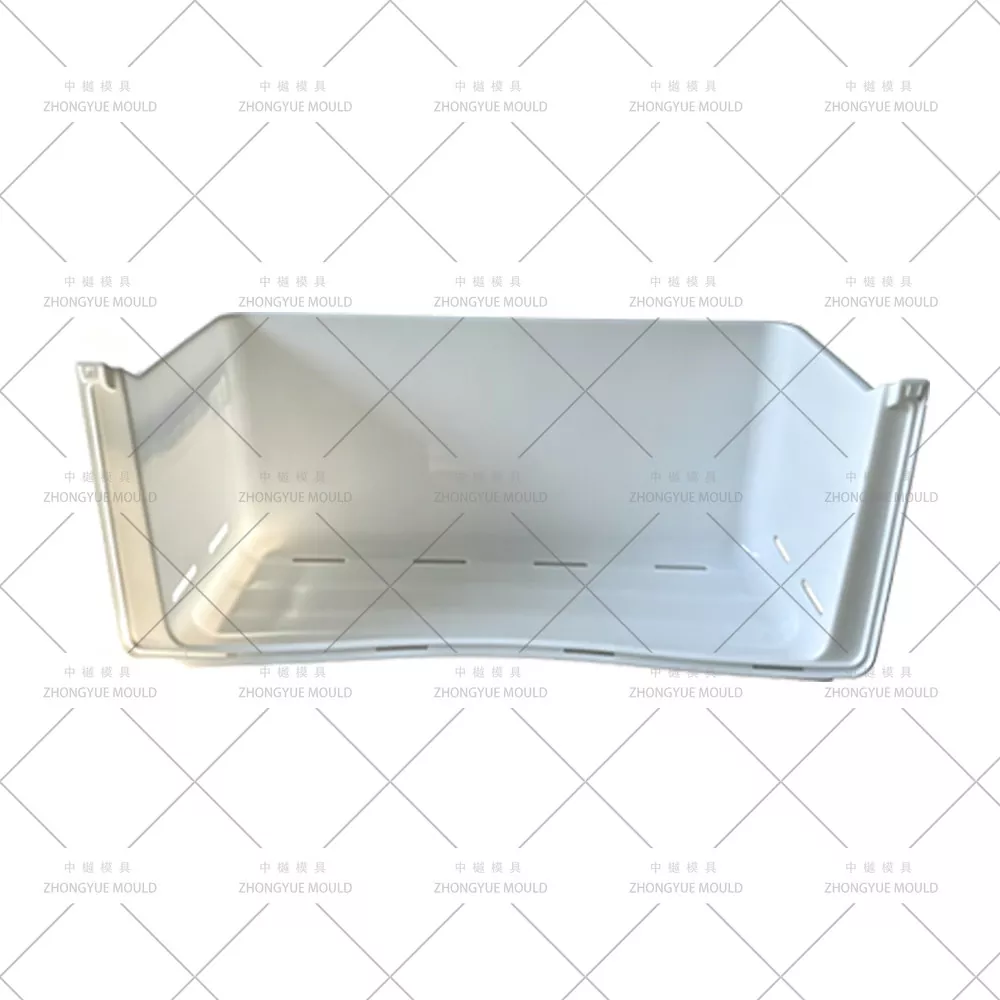

A modern műanyag hűtőszekrény formák gyártása sokkal bonyolultabb, mint egy egyszerű műanyag doboz formázása. Ezek az alkatrészek abszolút pontosságot, esztétikai tökéletességet és szerkezeti integritást igényelnek. A Zhongyue Mouldnál olyan hűtőszekrény-fröccsöntő formák tervezésére szakosodunk, amelyek bonyolult geometriákon navigálnak – az ívelt felületektől és a többirányú csatoktól a keskeny szoknyákig –, így biztosítva a hibátlan gyártást és a könnyű formázást a finom átlátszó PS anyagok károsítása nélkül.
|
Forma neve |
Műanyag hűtőszekrény forma |
|
|
Penész anyag |
P20,2738,718H,NAK80,2316,S136,H13 stb. |
|
|
Forma alap |
Saját gyártású,LKM,DME,ASSAB |
|
|
Üreg |
Egyes/több |
|
|
Futó |
Hidegfutó és melegfutó |
|
|
Hot Runner márka |
Mester, HUSKY, YUDO stb. |
|
|
Degsin szoftver |
UG: Aoto CAD és így tovább |
|
|
Penész élet |
50-100 millió lövés/ 5-6 év, 10 év alatt is jó karbantartás mellett |
|
|
T1 idő |
45-60 nap |
|
|
Műanyag Anyag |
PC ABS |
|
|
Kapu típusa |
Pontos kapu, élkapu, segédkapu, filmkapu, szelepkapu, nyitott kapu stb. |
|
|
Penész felületkezelés |
EDM, textúra, magasfényű polírozás |
|
|
Minőségügyi rendszer |
ISO9001 |
|
|
HS kód |
8480719090 |
|
|
Származás |
Huangyan Zhejiang Kína |
|
|
Csomag |
Fa tok |
|
|
Forma anyaga |
Keménység |
Penész élet |
|
P20 |
HRC 28-33 |
>300 000 lövés |
|
718 |
HRC 33-36 |
>500 000 lövés |
|
H13 |
HRC >43 |
>800 000 lövés |
|
2344 |
HRC >48 |
>800 000 lövés |
|
S136 |
HRC 48-52 |
>1 000 000 lövés |
Tedd fényesebbé a következő Refrigerator Mold projektedet!

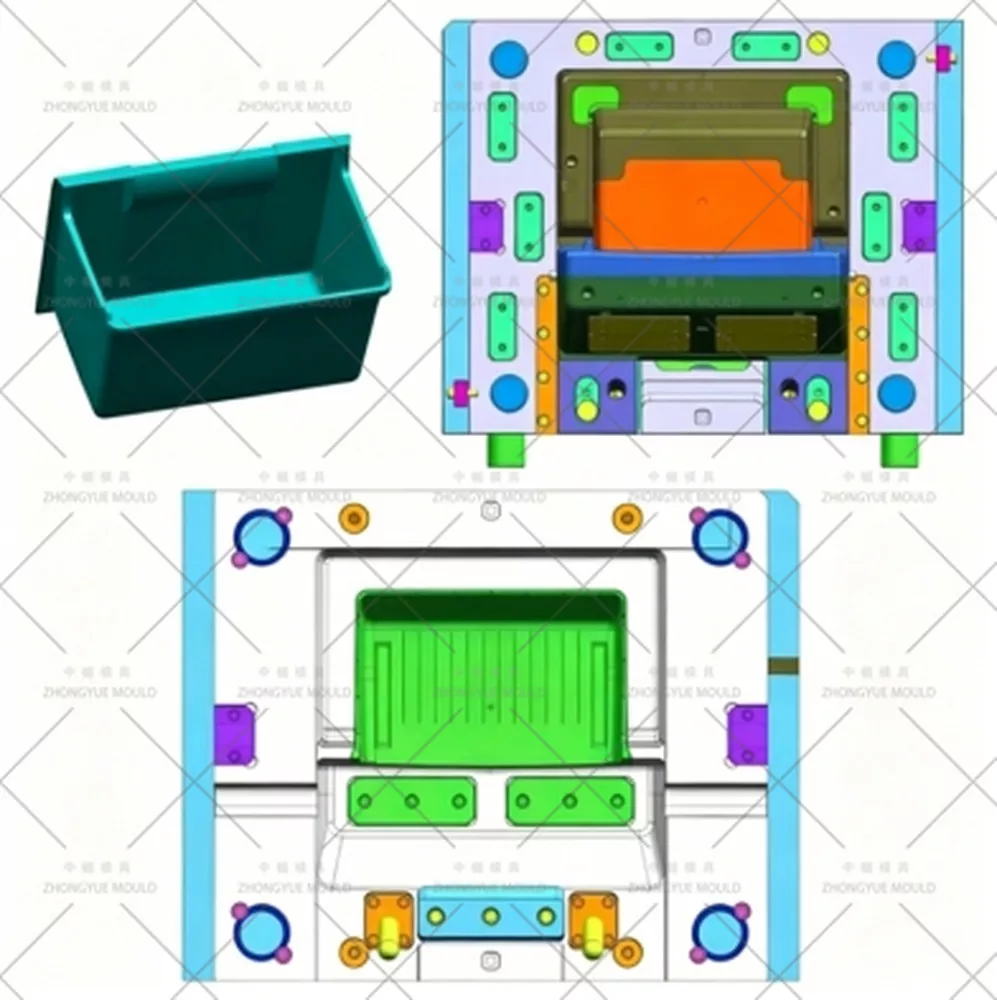

A hűtőszekrények bonyolult alkatrész-struktúrákkal rendelkeznek, amelyek jelentős deformálási kihívásokat jelentenek. Mérnökcsapatunk innovatív mechanikai tervezésekkel oldja meg ezeket:
|
Funkció / Rendszer |
Zhongyue műszaki előnyök és tervezési logika |
|
Hibrid DeMoulding |
Kihívás: Több alávágás az elülső, az oldalsó és a belső falakon. Megoldás: A rögzített formacsúszkákat, oldalcsúszkákat és egy ferde tolómechanizmust kombináló szinkronizált rendszer biztosítja az összetett PS alkatrészek sérülésmentes kilökődését. |
|
Elülső oldalsó csúszka |

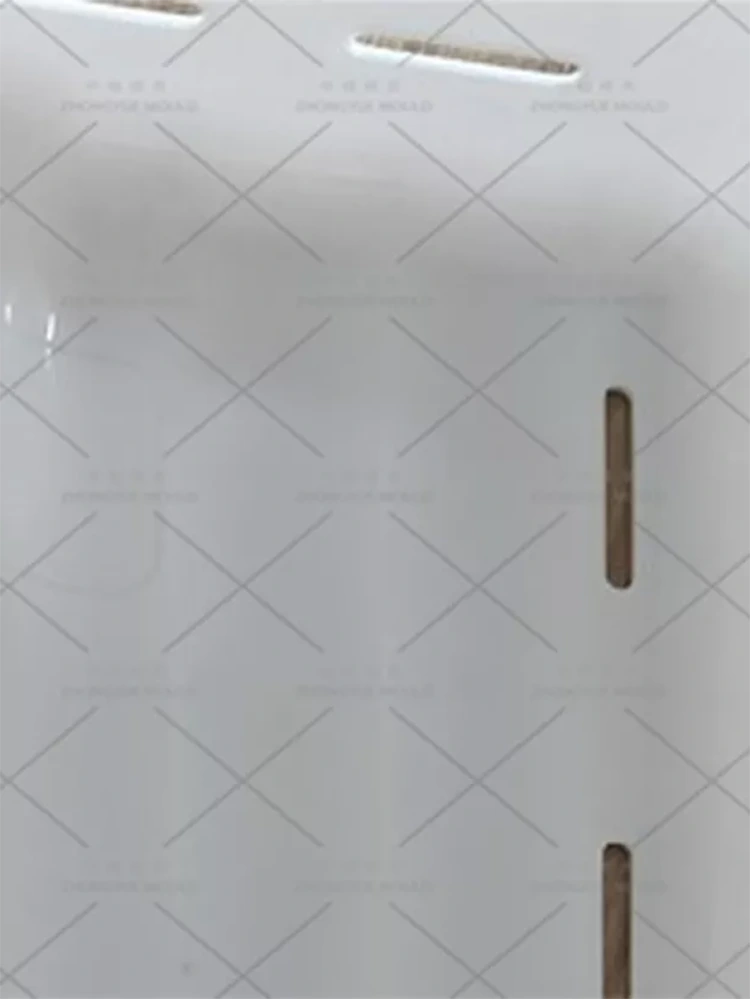

Kivitel: Integrált szerkezet a maximális szilárdság érdekében. Esztétika: A csúsztatható horony stratégiailag el van rejtve az ülésen, hogy teljesen kiküszöbölje a látható tanúvonalakat a külső felületen. |
|
Oldalsó csúszó mechanizmus |
Kivitel: ferde vezetőoszlop + osztott csúszka kialakítás. Előnyök: Könnyebb CNC-megmunkálást tesz lehetővé, és leegyszerűsíti a jövőbeni karbantartást a szerkezeti integritás veszélyeztetése nélkül. |
|

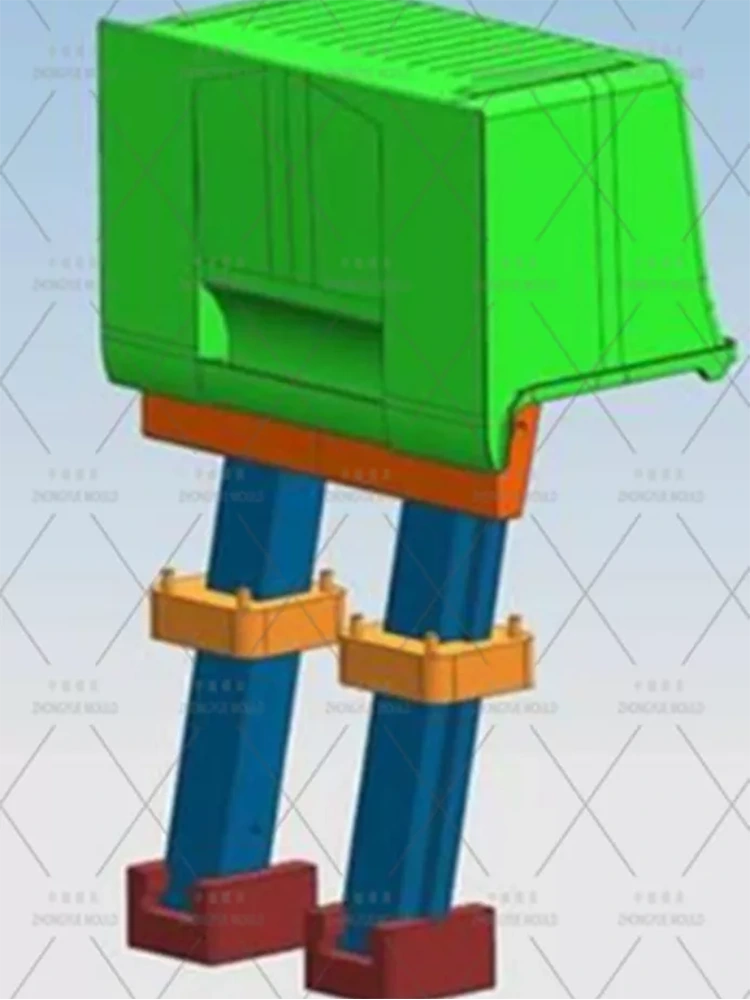

Ferde tolómechanizmus |
Kivitel: T-hornyos rendszer a belső fogantyúcsatokhoz szabva. Teljesítmény: Kettős tolórúddal van felszerelve a tökéletesen kiegyensúlyozott mozgás érdekében; a ferde hornyok pontosan illeszkednek a csat behúzási szögéhez. |
|
Fejlett kidobási rendszer |
Kivitel: Háromrészes U-alakú tolólap berakásos szerkezettel. Funkció: Megakadályozza a mechanikus beszorulást, míg a lapos tolórudak szinkronizált mozgást garantálnak az egyenletes alkatrész kilökődés érdekében. |
|
Vákuumtörő készülék |
Rendszer: Kettős fúvóegységek a mozgó és rögzített formákba integrálva. Működés: Sorozatosan aktiválódik a forma nyitásakor, hogy megakadályozza a vákuum okozta repedéseket vagy az alkatrész deformációját. |
|
Hot Runner System |
Alkatrész: Mould-Master tűszelep-fúvóka. Kapu kialakítása: Süllyesztett kapuhely stratégiailag elrejtve a hegesztési nyomokat, így tiszta látható felületet biztosít. |
|
Konform hűtés |
Csatornák: Független áramkörök a rögzített öntőformához; cikk-cakk belső csatornák ferde tolótömbökhöz. Előnyök: Garantálja az egyenletes hőelvezetést, megakadályozza a kereszthevülést és minimalizálja a ciklusidőket. |
Az öntőforma meghosszabbított élettartama (500 000 lövést meghaladó) és mikron szintű pontosság biztosítása érdekében az anyagkiválasztási és megmunkálási protokollokat szigorúan ellenőrzik:
Kiváló minőségű acél összetétel:
Fix formalemez: 2711 előedzett acél a stabilitás érdekében.

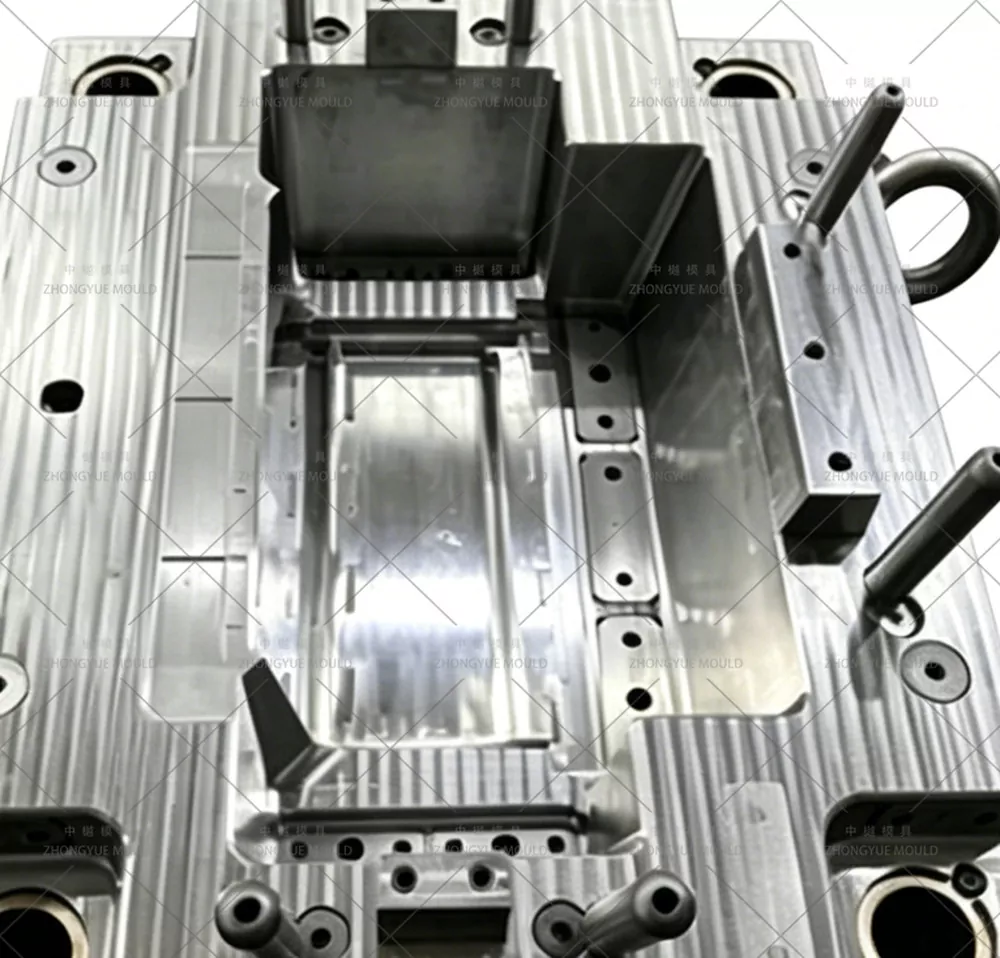

Mozgó formabetét: 2311 acél a kiváló polírozhatóság érdekében.
Alapelemek (csúszkák/ferde lökések): 2711 Nitridálással kezelt acél (0,15 mm mélység, 50-52 HRC elérése) a kiváló kopásállóság érdekében.
Formaalap: robusztus közepes szénacél 1050.
Igazítás és összeszerelés: A beépített rögzített lemez és betétszerkezet 10°-os kúpos mélyedéseket és kiemelkedéseket használ a tökéletes önbeállítás érdekében a befogás során.
Precíziós megmunkálási protokoll:

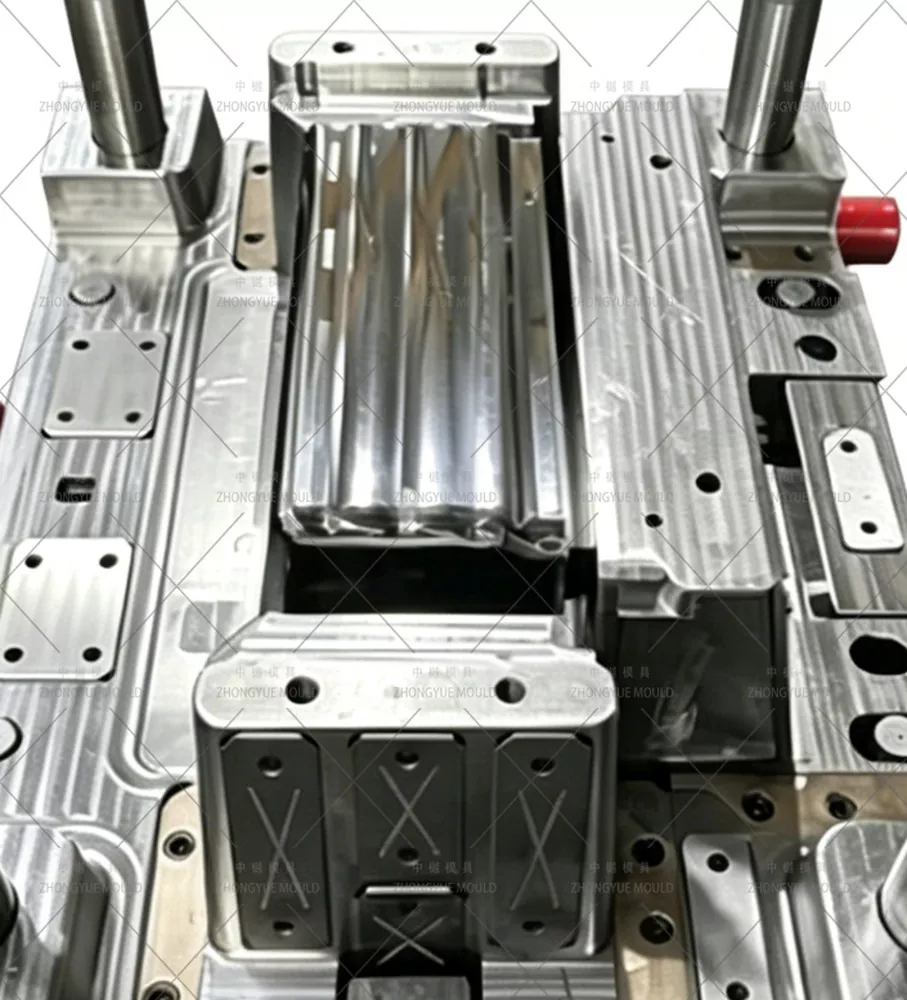

Összeszerelés – első simítás: A kritikus mozgó alkatrészeket (magok, csúszkák) szárazon összeszerelik a végső CNC-simítás előtt. Ez a proaktív megközelítés kiküszöböli a lépéskülönbségeket, és zökkenőmentes alkatrészintegrációt biztosít.
EDM textúra: A nyomólemezek egyidejű elektromaratással garantálják az illeszkedő felületi textúrákat és megakadályozzák a látható elválási vonalakat a végterméken.
Huzalvágás: NC által biztosított referenciák segítségével hajtják végre a mikron szintű igazítási pontosság elérése érdekében.

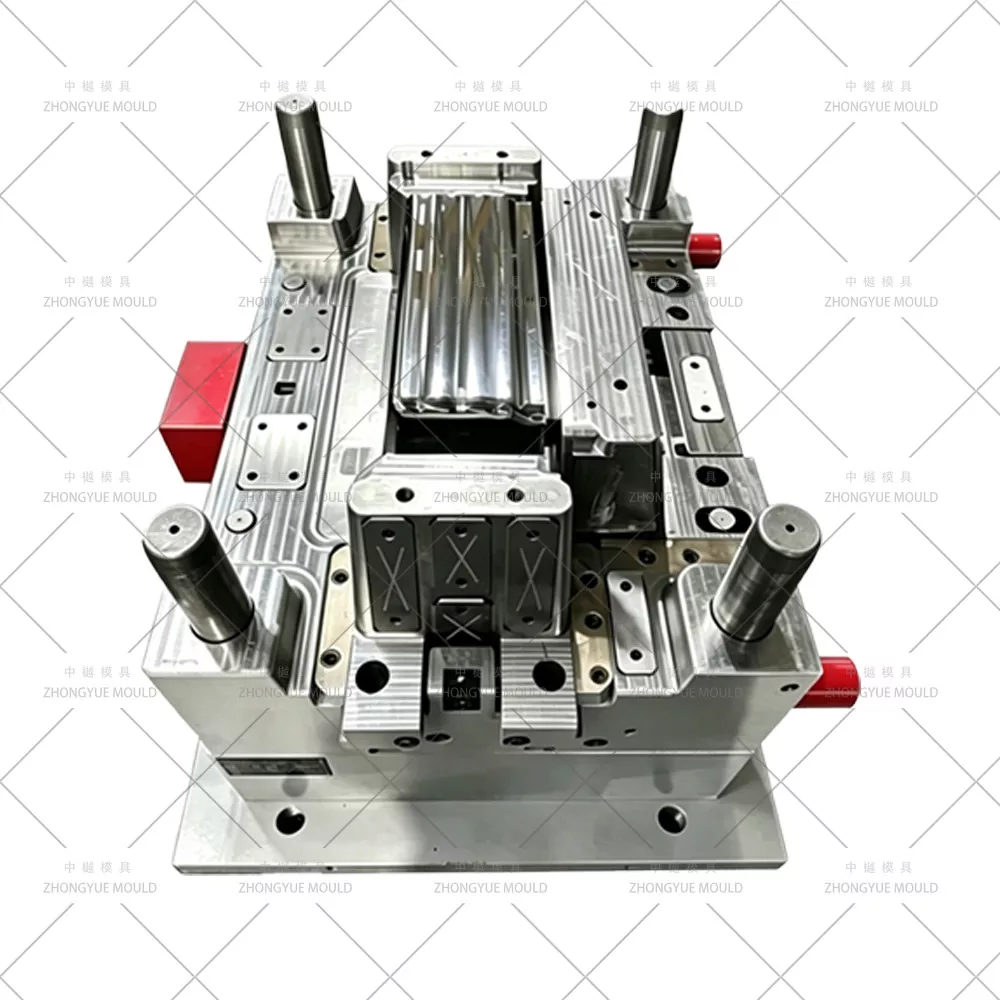

Optimalizált kétlemezes öntőformánk zökkenőmentesen működik, hogy maximalizálja a termelési hatékonyságot:
Befecskendezés és hűtés: A Mould-Master melegcsatornás rendszer olvadt műanyagot fecskendez be az üregbe. Ezzel párhuzamosan független konform hűtőcsatornáink gyorsan és egyenletesen megszilárdítják a PS anyagot.
Formanyílás: A mozgó forma visszahúzódik. A rögzített formázási csúszkák, oldalcsúszkák és ferde mechanizmusok elindítják a szinkronizált formázási folyamatot.
Kidobás: A befecskendező gép kilökője összekapcsolja a háromrészes U-alakú tolólapos rendszert, biztonságosan kiemelve a teljesen kialakított hűtőszekrényt az üregből.
Visszaállítás: Minden rendszer visszahúzódik és visszatér eredeti helyzetébe, tökéletesen beállítva, és készen áll a következő nagy sebességű gyártási ciklusra.
A filozófia hajtja:
A Zhongyue Mold a műanyag fröccsöntő klímaberendezések burkolati formaiparának vezető vállalata. Nagy tapasztalattal rendelkező mérnökökből és tervezőkből álló csapatunk több évtizedes kombinált tapasztalattal rendelkezik a műanyag klímaburkolatok formatervezése és gyártása terén. Átfogó szolgáltatást nyújtunk, kiváló minőségű és nagy pontosságú légkondicionáló burkolat formák gyártására szakosodva. Számos ügyfelünknek nyújtottunk segítséget a különféle típusú műanyag klímaberendezések burkolat-formázósorainak testreszabásában.
Átfogó segítséget tudunk nyújtani az Ön gyártási folyamatának kezelésében is. A beszerzési osztály kiváló minőségű alapanyagokat vásárol, míg a műszaki osztály kiválasztja a megfelelő műanyag formulát. A műanyag klíma Cover forma élettartam követelményeinek és piaci pozicionálásának megfelelően kiválasztjuk a legmegfelelőbb műanyag klímát Burkolat paraméterei, szerkezete stb. Kiterjedt gyártási kapacitásunk lehetővé teszi, hogy gyorsan, versenyképes áron és garantált minőségben szállíthassuk a műanyag klíma burkolatokat.
