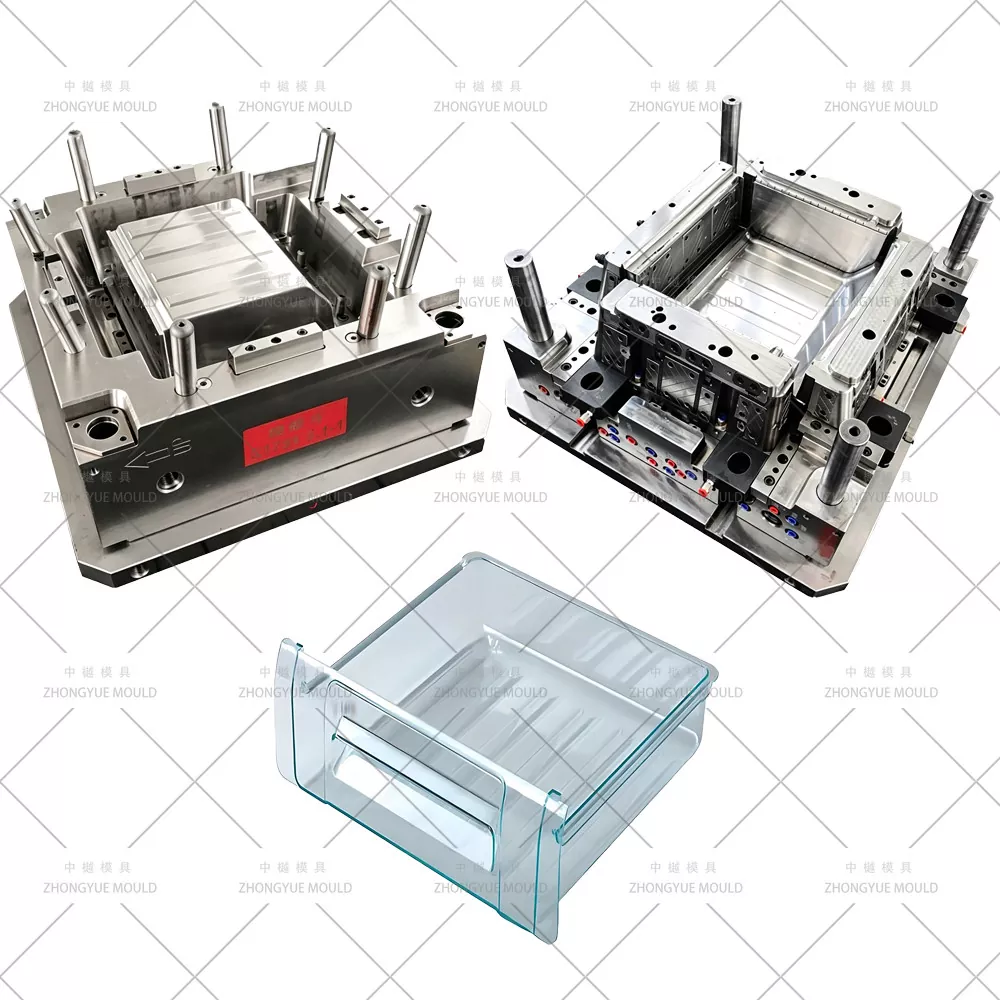

A hűtőszekrény fiókjai összetett, nagyméretű műanyag alkatrészek, amelyek nagy pontosságot igényelnek a formatervezésben. Ez az esettanulmány azt részletezi, hogy a Zhongyue Mold hogyan fejlesztett ki egy nagy teljesítményű megoldást egy PS (polisztirol) hűtőszekrény fiókhoz, amely megbirkózik a formázás, a hűtés és a szerkezeti integritás kihívásaival.
|
Forma neve |
Műanyag hűtőszekrény fiók formája |
|
|
Penész anyag |
P20,2738,718H,NAK80,2316,S136,H13 stb. |
|
|
Forma alap |
Saját gyártású,LKM,DME,ASSAB |
|
|
Üreg |
Egyes/több |
|
|
Futó |
Hidegfutó és melegfutó |
|
|
Hot Runner márka |
Mester, HUSKY, YUDO stb. |
|
|
Degsin szoftver |
UG: Aoto CAD és így tovább |
|
|
Penész élet |
50-100 millió lövés/ 5-6 év, 10 év alatt is jó karbantartás mellett |
|
|
T1 idő |
45-60 nap |
|
|
Műanyag Anyag |
PC ABS |
|
|
Kapu típusa |
Pontos kapu, élkapu, segédkapu, filmkapu, szelepkapu, nyitott kapu stb. |
|
|
Penész felületkezelés |
EDM, textúra, magasfényű polírozás |
|
|
Minőségügyi rendszer |
ISO9001 |
|
|
HS kód |
8480719090 |
|
|
Származás |
Huangyan Zhejiang Kína |
|
|
Csomag |
Fa tok |
|
|
Forma anyaga |
Keménység |
Penész élet |
|
P20 |
HRC 28-33 |
>300 000 lövés |
|
718 |
HRC 33-36 |
>500 000 lövés |
|
H13 |
HRC >43 |
>800 000 lövés |
|
2344 |
HRC >48 |
>800 000 lövés |
|
S136 |
HRC 48-52 |
>1 000 000 lövés |
Tedd fényesebbé a következő Refrigerator Mold projektedet!

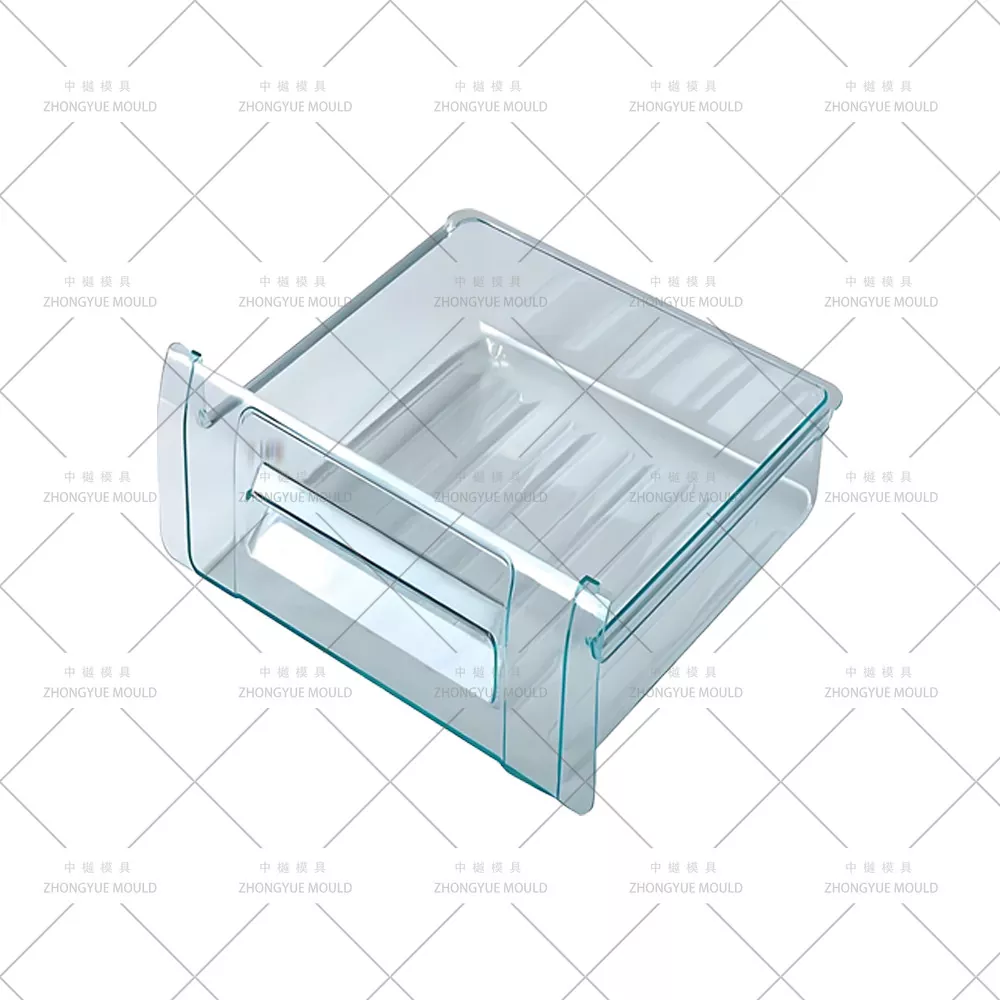

A hűtőszekrény fiókjának összetett geometriája van, beleértve:
Íves felület a felső elülső oldalon.
Több csat (elülső közepén, belső felületén és mindkét oldalfalon).
Keskeny szoknya (kb. 8 mm széles) a fiók szája mentén.

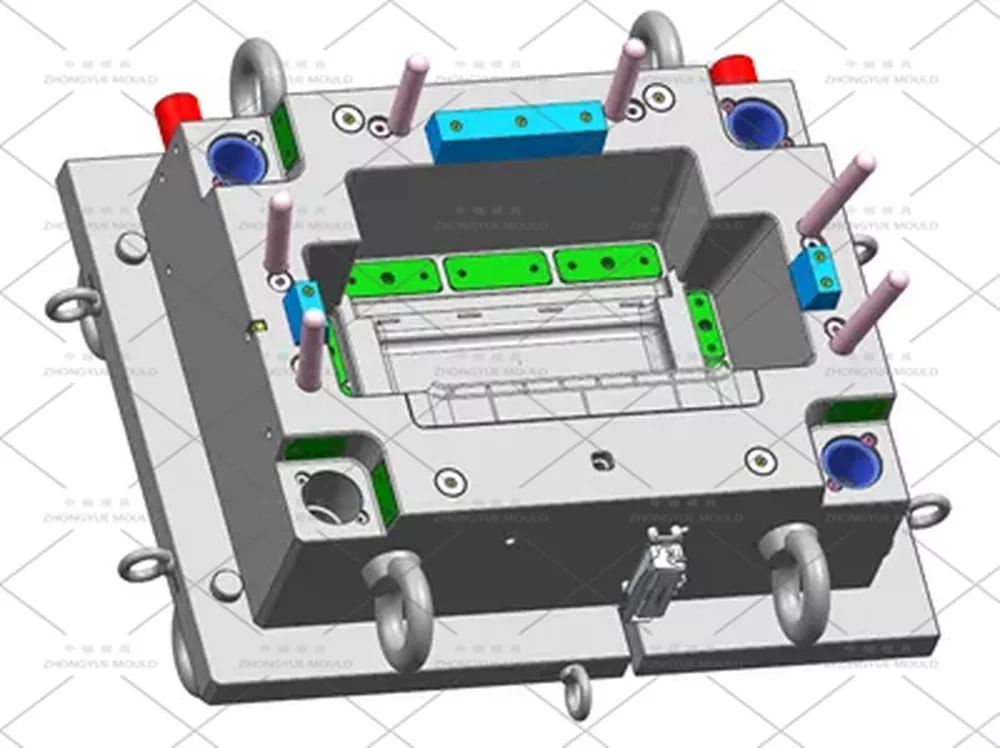

A deMoulding kihívásainak leküzdésére egy hibrid megoldást vezettünk be, amely fix Mold csúszkákat, oldalcsúszkákat és ferde toló deMoulding mechanizmust kombinál, hogy az összes alámetszést az átlátszó PS rész sérülése nélkül oldja meg.
|
Szakasz |
Összetevő / rendszer |
Főbb műszaki jellemzők és tervezési logika |
|
2.1 |
Elülső oldalsó csúszka |
Felépítés: Integrált kialakítás a nagy szilárdság érdekében. Esztétika: Csúsztassa el az ülésen elrejtett hornyot, hogy megakadályozza, hogy a látható felületen a tanúk ráncolódjanak. |
|
2.2 |
Oldalsó csúszó mechanizmus |
Felépítés: ferde vezetőoszlop + csúszka. Gyártás: Osztott kialakítás (csúszka + ülés) a megmunkálás és a karbantartás megkönnyítése érdekében. |
|
2.3 |
Ferde tolómechanizmus |
Felépítés: T-hornyos rendszer a belső fogantyúcsat számára. Teljesítmény: Kettős tolórudak biztosítják a kiegyensúlyozott mozgást; szögletes rés illeszkedik a csat huzatához. |
|
2.4 |
Fejlett kidobási rendszer |
Felépítés: Háromrészes U-alakú tolólap. Funkció: A berakásos kialakítás megakadályozza az elakadást; lapos tolórúd biztosítja a szinkronizált mozgást. |
|
2.5 |
Vákuumtörő készülék |
Rendszer: Kettős fúvóegység (mozgó és rögzített forma). Működés: Szekvenciális aktiválás a vákuumrepedések elkerülése érdekében a formanyitás során. |
|
2.6 |

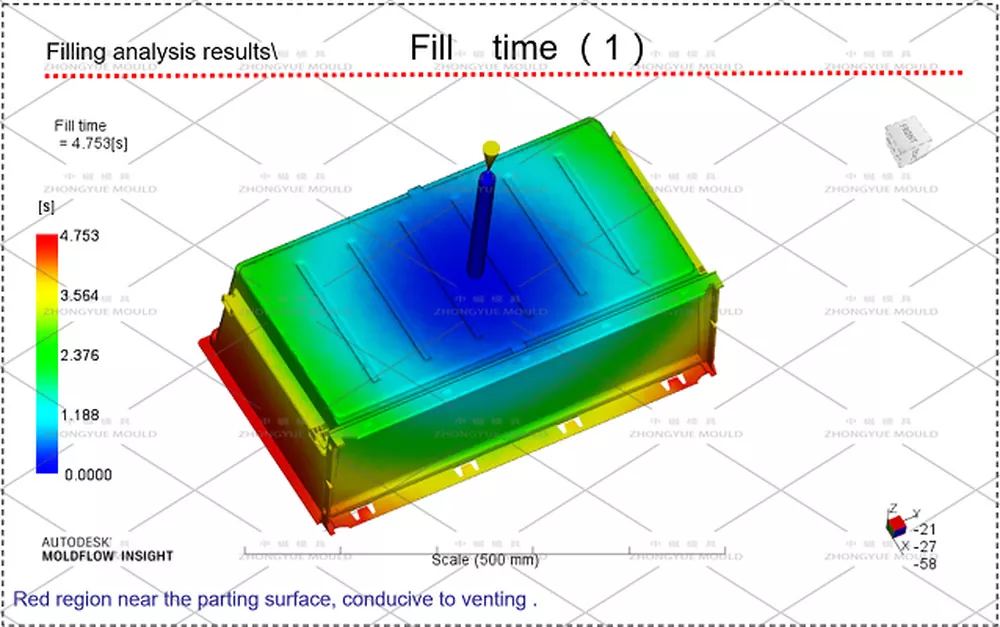

Hot Runner System |
Alkatrész: Mould-Master tűszelep-fúvóka. Kapu kialakítása: Süllyesztett kapu hely a hegesztési nyomok elrejtésére. |
|
2.7 |
Forma alap és igazítás |
Felépítés: Integrált rögzített lemez + betétszerkezet a forma mozgatásához. Igazítás: 10°-os kúpos mélyedések és kiemelkedések az önbeállításhoz. |
|
2.8 |

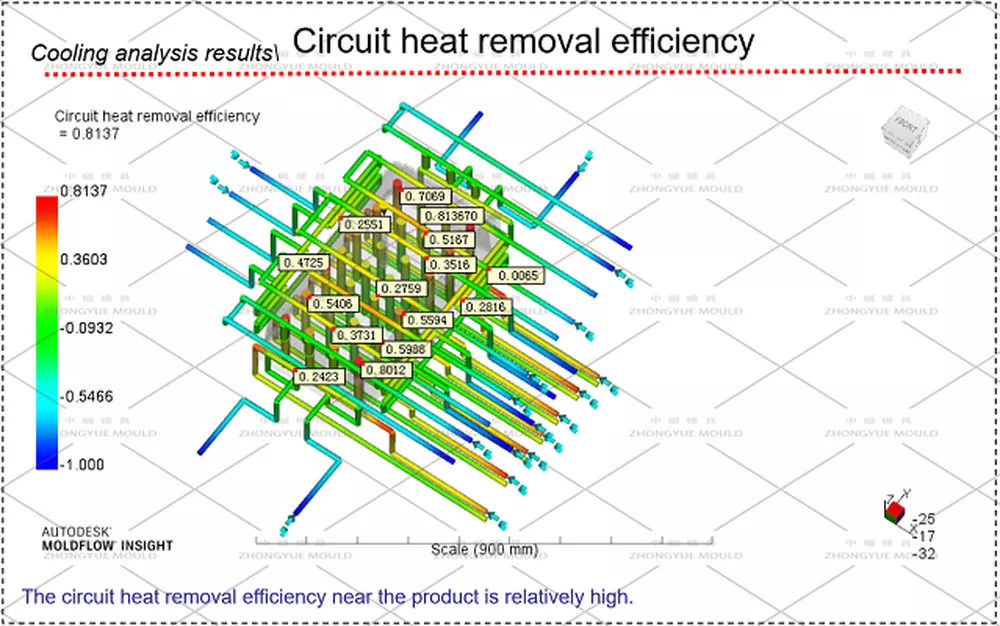

Konform hűtőrendszer |
Csatornák: Független áramkörök fix formához; cikk-cakk belső csatornák ferde tolótömbökhöz. Előnyök: Megakadályozza a kereszthevülést és egyenletes hűtést biztosít. |

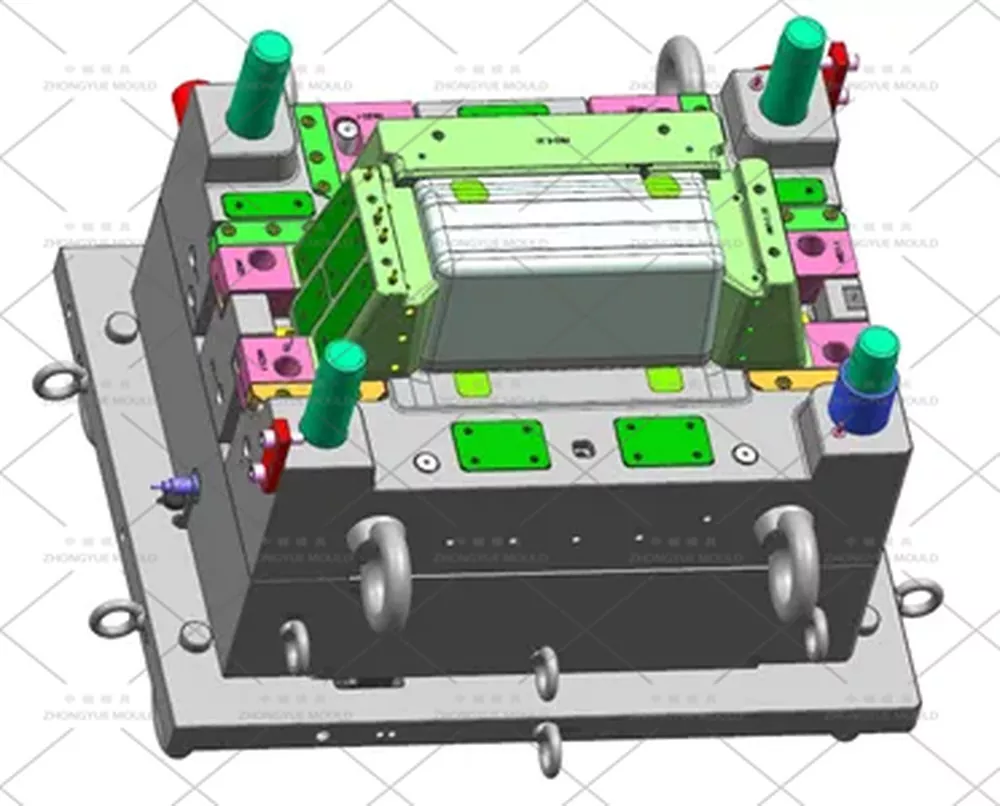

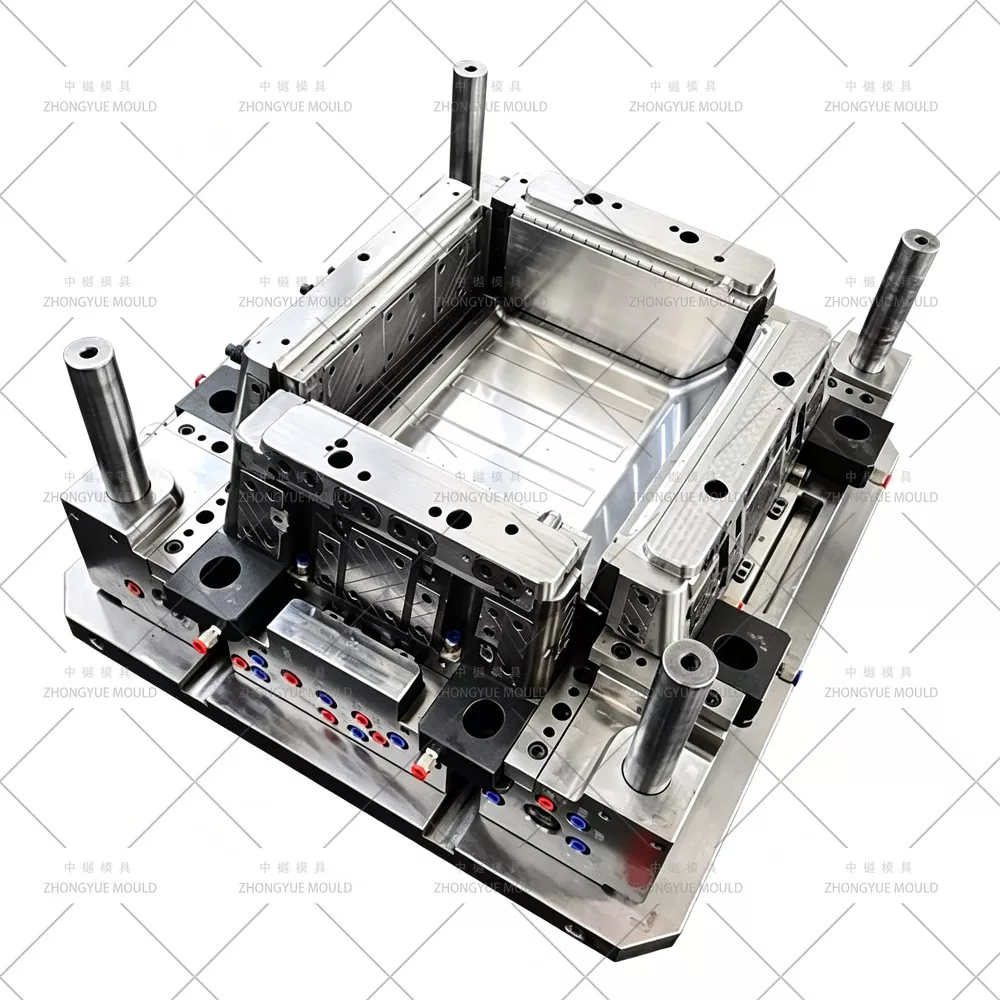

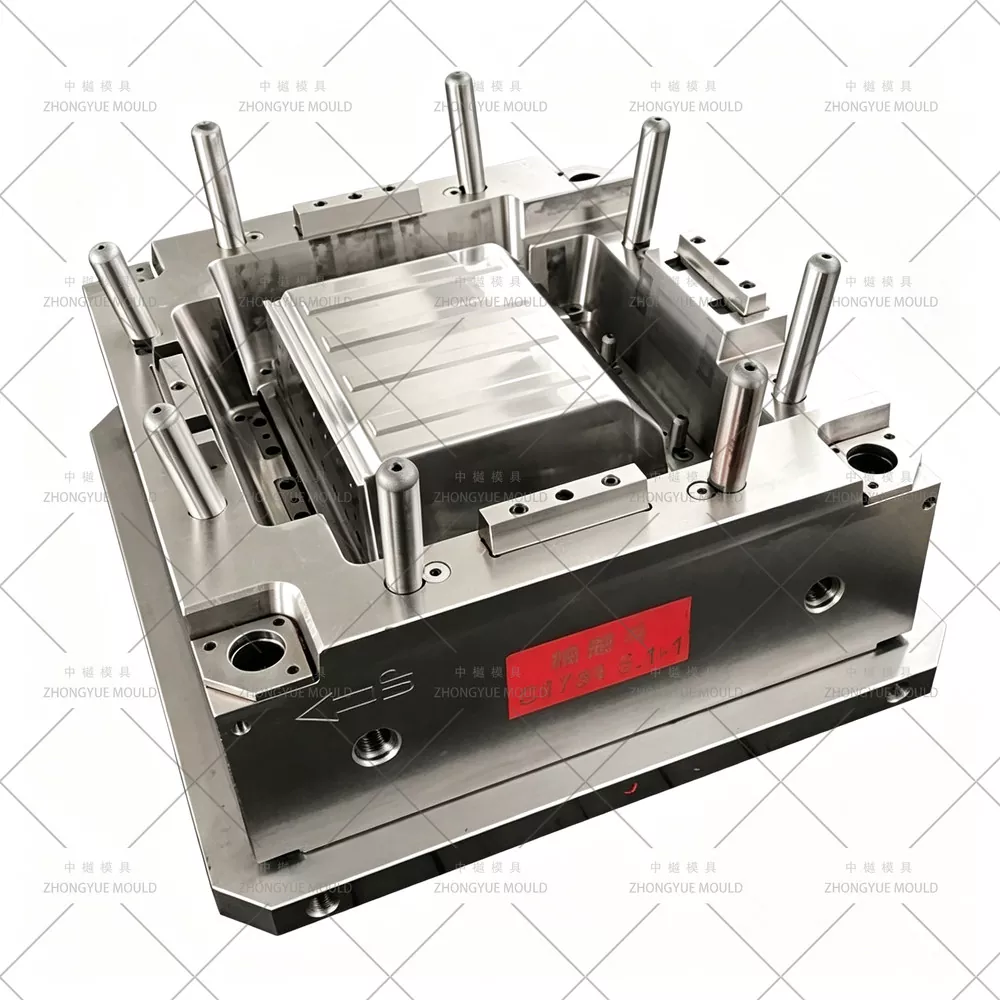

Ez a kétlemezes forma a következőképpen működik:
Befecskendezés és hűtés: A forró csatorna kitölti az üreget; hűtőcsatornák megszilárdítják a PS-t.
Formanyílás: A mozgó forma visszahúzódik. A csúszkák és a ferde mechanizmusok megkezdik a formázást.

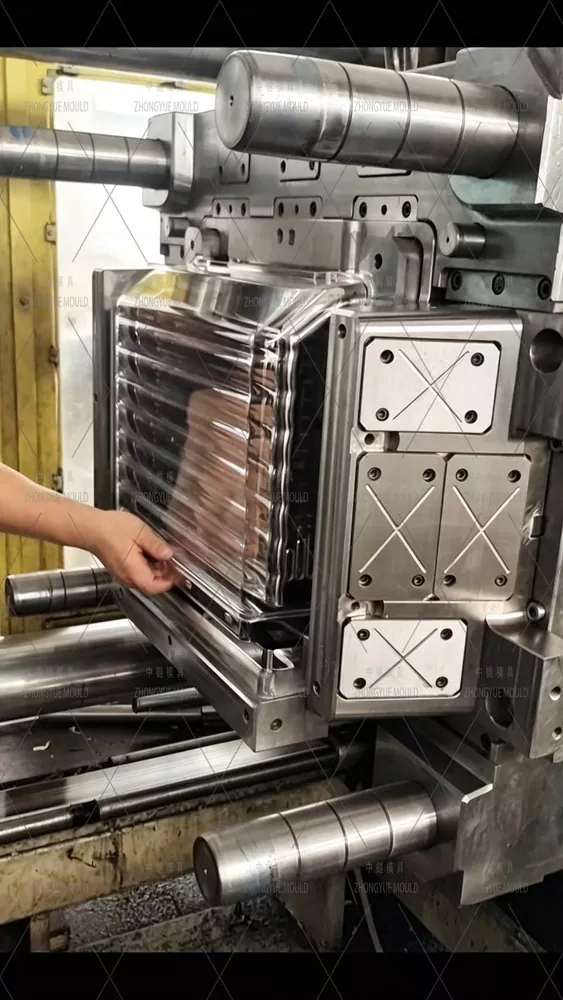

Kidobás: A befecskendezőgép kilökője aktiválja a tolólemez-rendszert, és kiemeli a fiókot.
Visszaállítás: A folyamat megfordul a következő ciklusban.
Anyaglista:
Fix formalemez: 2711 előedzett acél
Mozgó formabetét: 2311 acél
Alapelemek (csúszkák/ferde lökések): 2711 acél nitridálással (0,15 mm mélység, 50-52 HRC)
Formalap: Közepes szénacél 1050
Precíziós megmunkálási protokoll:
Összeszerelés – első simítás: A kritikus mozgó alkatrészeket (mag, csúszkák, tolók) a végső CNC-simítás előtt összeszerelik a lépéskülönbségek kiküszöbölése érdekében.
EDM textúra: A nyomólemezek elektromaratással vannak egymáshoz maratva, hogy megakadályozzák a látható elválási vonalakat.
Huzalvágás: NC által biztosított referenciákat használ a mikron szintű igazításhoz.
A filozófia hajtja:
A Zhongyue Mold a műanyag fröccsöntő klímaberendezések burkolati formaiparának vezető vállalata. Nagy tapasztalattal rendelkező mérnökökből és tervezőkből álló csapatunk több évtizedes kombinált tapasztalattal rendelkezik a műanyag klímaburkolatok formatervezése és gyártása terén. Átfogó szolgáltatást nyújtunk, kiváló minőségű és nagy pontosságú légkondicionáló burkolat formák gyártására szakosodva. Számos ügyfelünknek nyújtottunk segítséget a különféle típusú műanyag klímaberendezések burkolat-formázósorainak testreszabásában.
Átfogó segítséget tudunk nyújtani az Ön gyártási folyamatának kezelésében is. A beszerzési osztály kiváló minőségű alapanyagokat vásárol, míg a műszaki osztály kiválasztja a megfelelő műanyag formulát. A műanyag klíma Cover forma élettartam követelményeinek és piaci pozicionálásának megfelelően kiválasztjuk a legmegfelelőbb műanyag klímát Burkolat paraméterei, szerkezete stb. Kiterjedt gyártási kapacitásunk lehetővé teszi, hogy gyorsan, versenyképes áron és garantált minőségben szállíthassuk a műanyag klíma burkolatokat.
