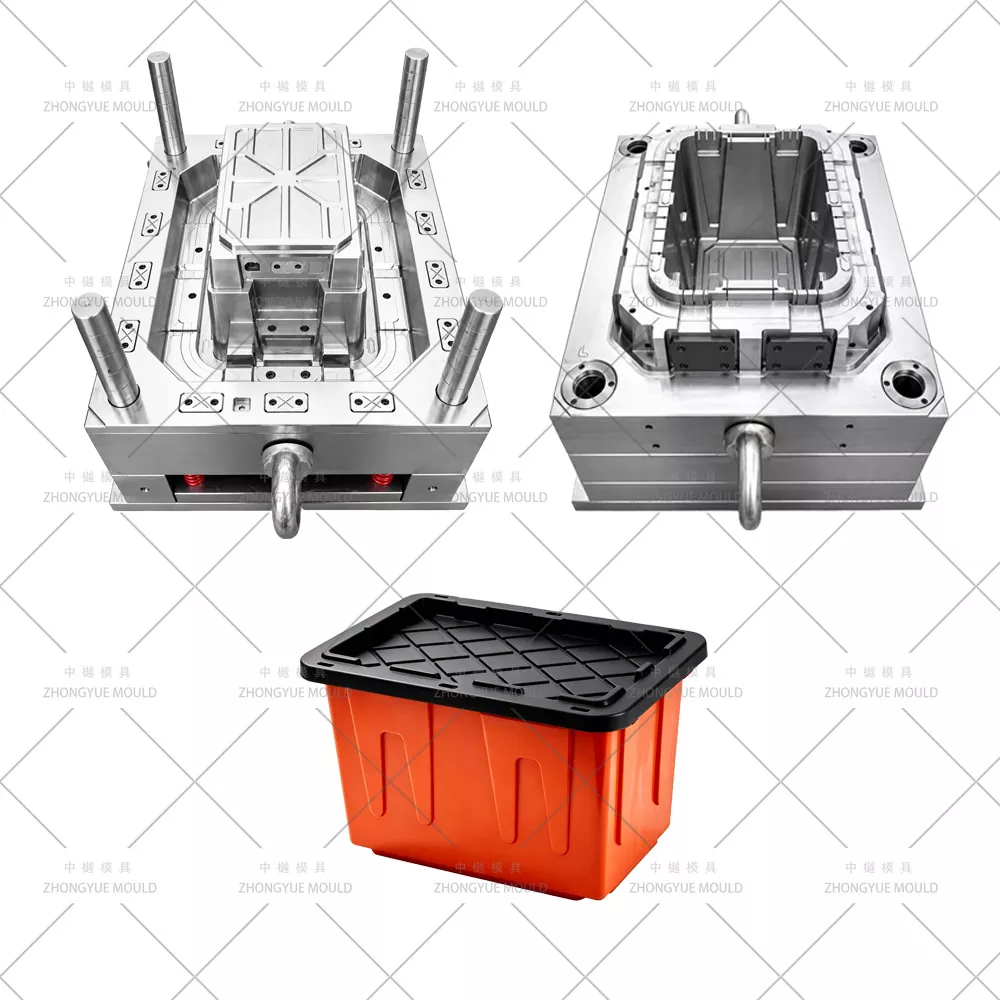

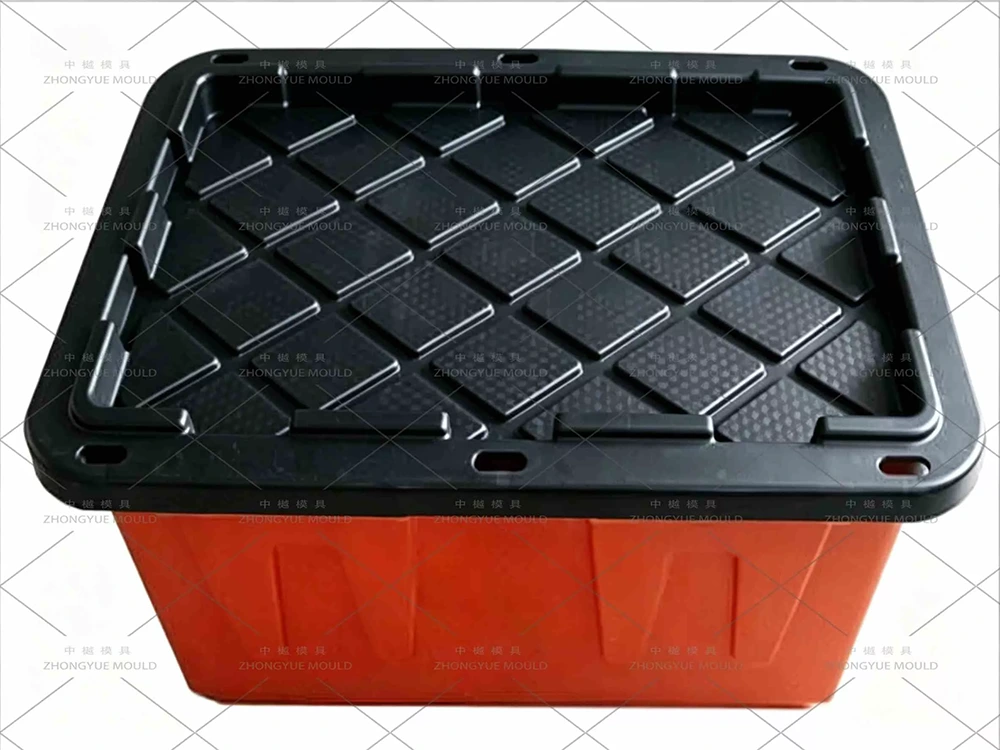

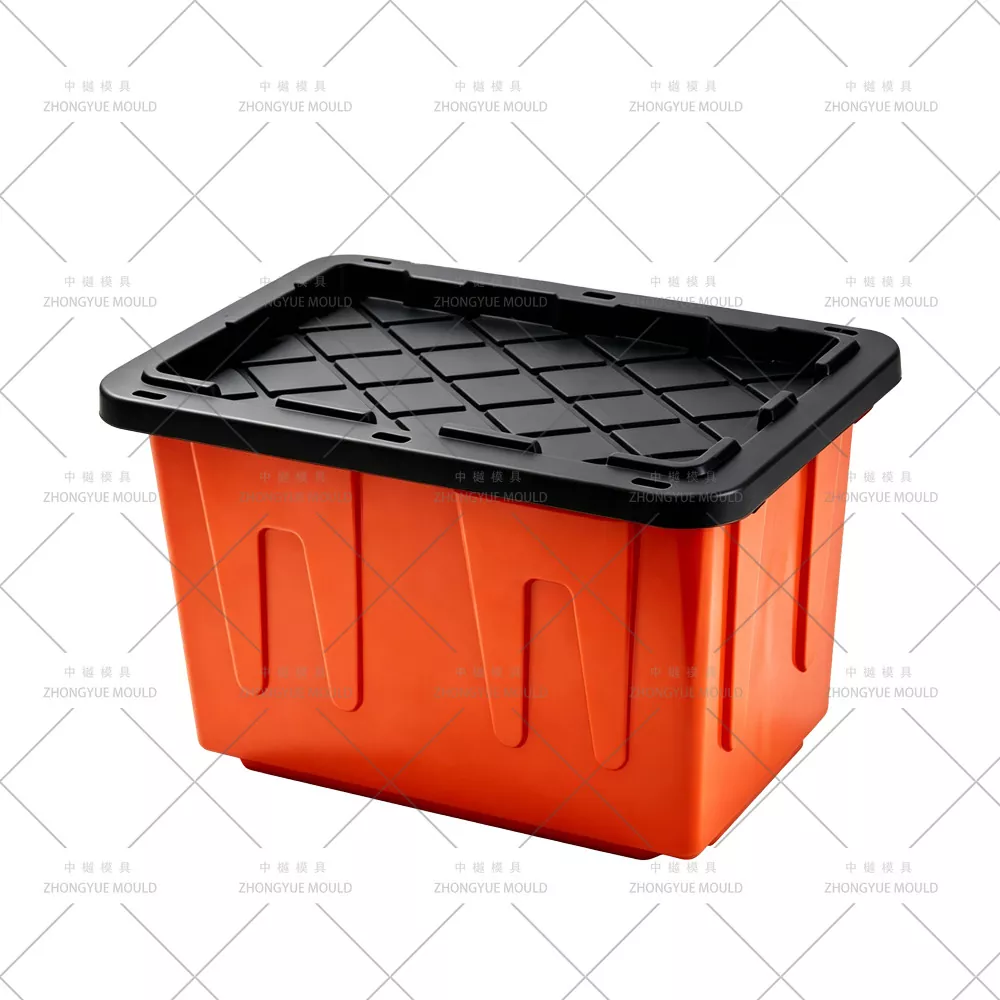

Nagy teherbírású tárolódoboz forma

Nagy teherbírású tárolódobozos forma – egyedi ipari minőségű műanyag tárolótartály / forgatódobozos fröccsöntő forma gyártó

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely nagy teljesítményű tárolódobozos formákat / ipari minőségű műanyag tárolódobozos fröccsöntő formákat (forgalmazó dobozokat, csatolt fedelű tartályokat, egymásra rakható ipari tartályokat) szállít globális logisztikai cégeknek, autóalkatrész-beszállítóknak, vegyi üzemeknek és raktárautomatizálási szolgáltatóknak. A vékony falú háztartási dobozoktól eltérően a nagy teherbírású kukákat PP+üvegszálból (PP+GF10–30%) vagy nagy ütésállóságú kopolimer PP-ből öntik, 2,5–4,5 mm falvastagsággal, masszív megerősítő bordákkal és teherbíró halmozási képességgel (500 kg statikus terhelésig). Nagy teherbírású öntőformáink folyamatos, éjjel-nappali gyártásra készültek, H13/2344 ESR edzett acélt használva a magokhoz/csúszdákhoz, kétkörös BeCu hűtőbetéteket a vastag bordák metszéspontjainál, és tengeralattjáró kapukat megerősített karimákon, hogy megakadályozzák a kapu meghibásodását nagy befecskendezési nyomás alatt.

A 60L/80L/100L/120L-es csatolt fedelű ipari kukáktól, a targoncás nagy teherbírású raklapdobozoktól az antisztatikus forgódobozokig (ESD-biztos) teljes körű DFM áttekintést és Moldflow szerkezeti elemzést biztosítunk az acél vágása előtt.

Műanyag befecskendező tárolódobozos öntőforma specifikációi:

Tedd fényesebbé következő műanyag tárolódoboz-öntőprojektedet!

Mi határozza meg a nagy teljesítményű tárolódoboz formát?

A nagy teljesítményű dobozok legfontosabb formatervezési csúcsai

Megerősített borda- és villazsebkialakítás — A masszív belső/külső bordák és villazsebek összetett maghúzást igényelnek. H13 (2344 ESR) edzett acélt használunk a villazseb-csúszdákhoz, hogy ellenálljanak a nagy szorítóerőknek és a koptató üvegszálas kopásnak.

Vastagfalú hűtési stratégia – A vastag szakaszok (3–4,5 mm) agresszív hűtést igényelnek a ciklusidő szabályozásához. Kettős szigetelt áramkört + BeCu (MOLDMAX™) betéteket alkalmazunk a bordák metszéspontjainál és az alsó sugaraknál, hogy először a legvastagabb szakaszokból vonjuk ki a hőt.

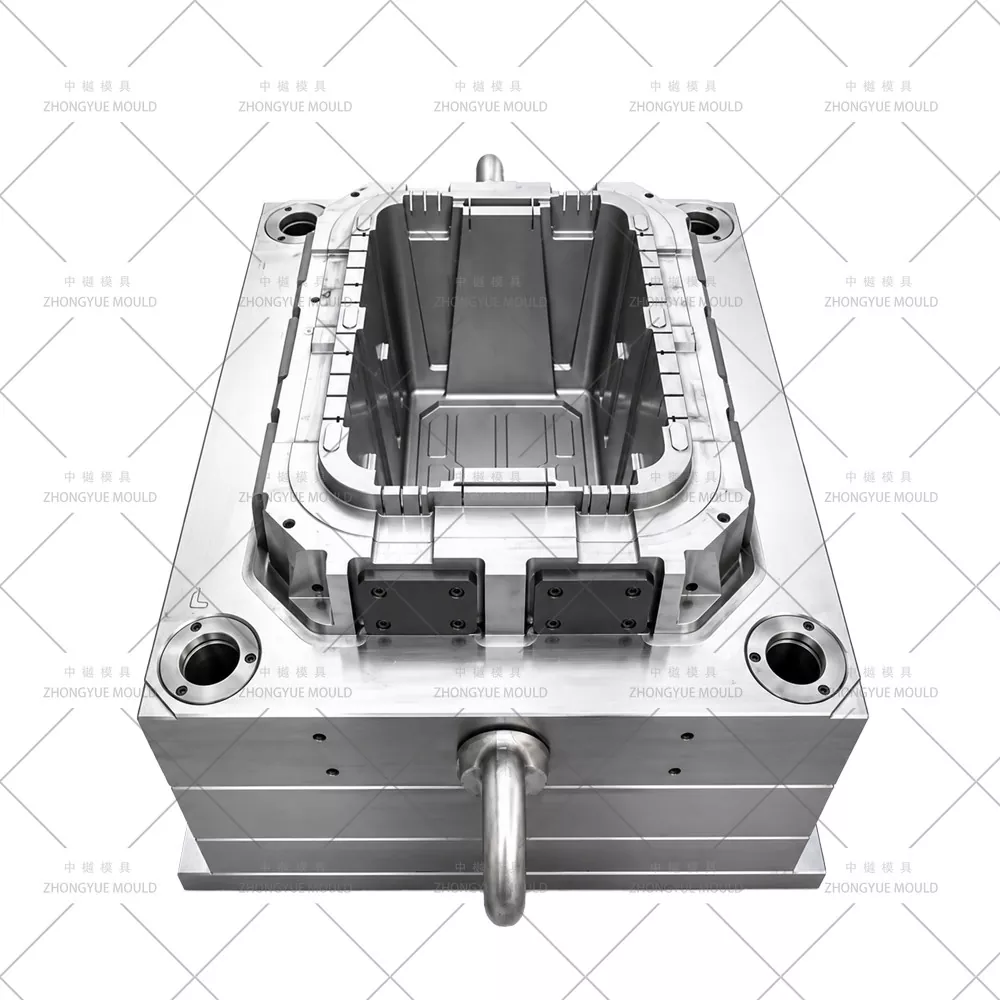

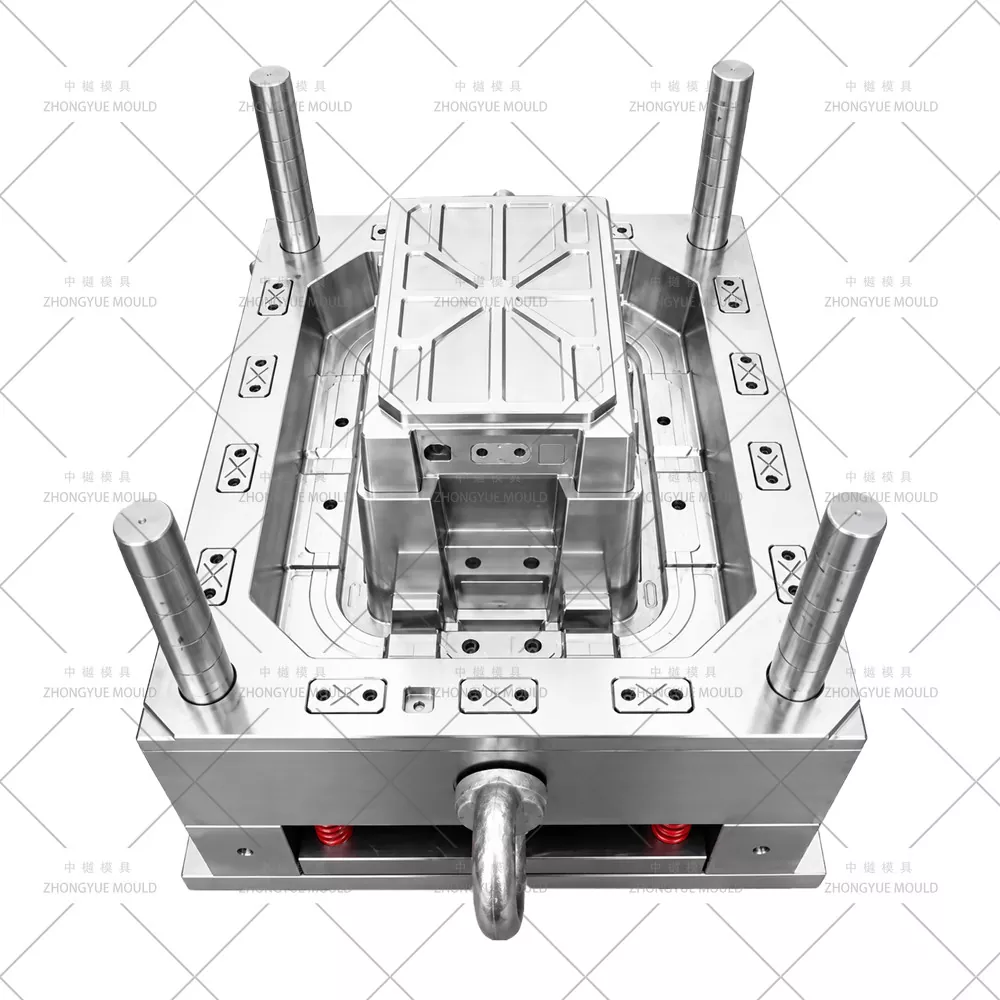

Kopásálló acél kiválasztása – Az üvegszál erősítésű PP erősen koptató. A H13 (HRC 48–52 nitridált felület) kötelező magokhoz, tárgylemezekhez és kopólemezekhez. 718H (HRC 33–38) vagy 2738HH üreg a polírozhatóság és a szilárdság érdekében.

Nagynyomású kapuzás és töltés – A vastag falú, nagy viszkozitású anyagokhoz nagy befecskendezési nyomás szükséges. Nagyméretű tengeralattjáró-kapukat használunk megerősített karimákon vagy forrófejes kapukat (YUDO/SYNVENTIVE), hogy biztosítsuk a kicsomagolást a kapu maradványainak meghibásodása nélkül.

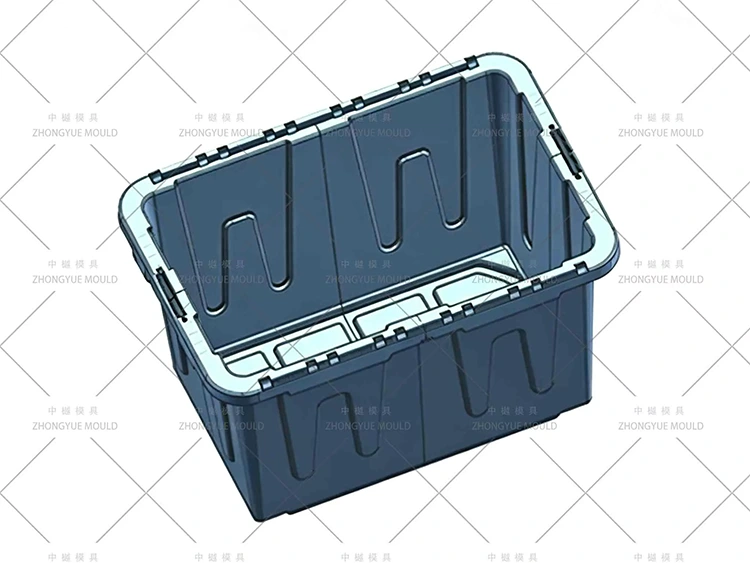

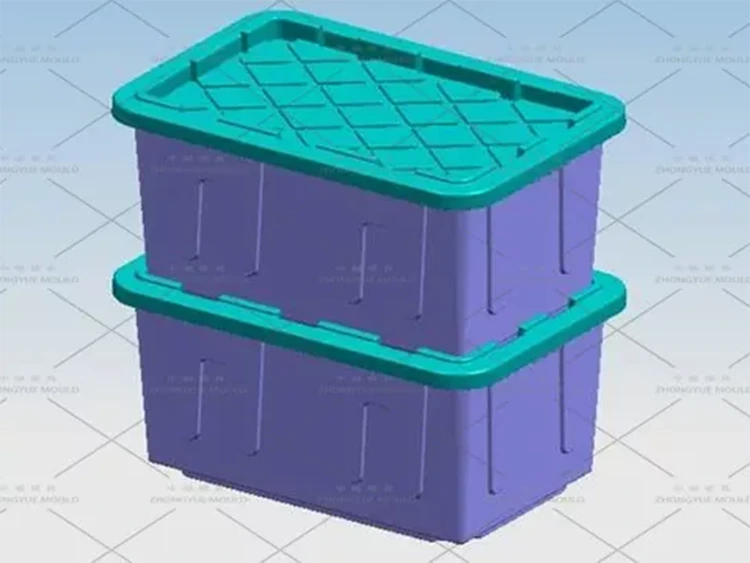

Szerkezeti DFM és formázási elemzés – Simuláljuk a töltést, a csomagolást, a hűtést és a vetemedést annak érdekében, hogy a vastag falú doboz terhelés alatt négyzet alakú maradjon, és tökéletesen egymásra rakódjon. A bordavastagság a falvastagság 60–70%-ára van optimalizálva, hogy elkerülje a süllyedésnyomokat a látható felületen.

Antisztatikus (ESD) opciók — Az elektronikai/autóipari felhasználáshoz a formákat úgy tervezzük, hogy széntartalmú PP-t (ESD-biztos) működjenek, biztosítva, hogy az anyagáramlás ne okozzon égési nyomokat (kiváló légtelenítést igényel).

A nagy teherbírású tárolódobozformák alkalmazásai

Ipar	Alkalmazási és formakövetelmény
Autóipari logisztika	Forgatódobozok fém/műanyag alkatrészekhez; ESD-biztos anyag; megerősített sarkok; pontos méretek az AGV-kompatibilitás érdekében
Vegyi anyagok és nyersanyagok	Sav/lúgálló PP; vastag falak; lezárt fedők; gyakran dolly-tal/alappal integrálva
Raktározás és elosztás	Rögzített fedelű tartályok (ALC); nagy halmozási terhelés; villazsebek; címke területek

Gyártási és érvényesítési folyamatunk

Strukturális DFM és Moldflow elemzés— Tekintse át a falvastagságot (2,5–4,5 mm), a bordák elrendezését, a villazseb csúszó mozgását és a kapuzatot. Futtassa a Moldflow-t a lehűlési idő (kritikus vastag falak esetén) és a vetemedés előrejelzéséhez.

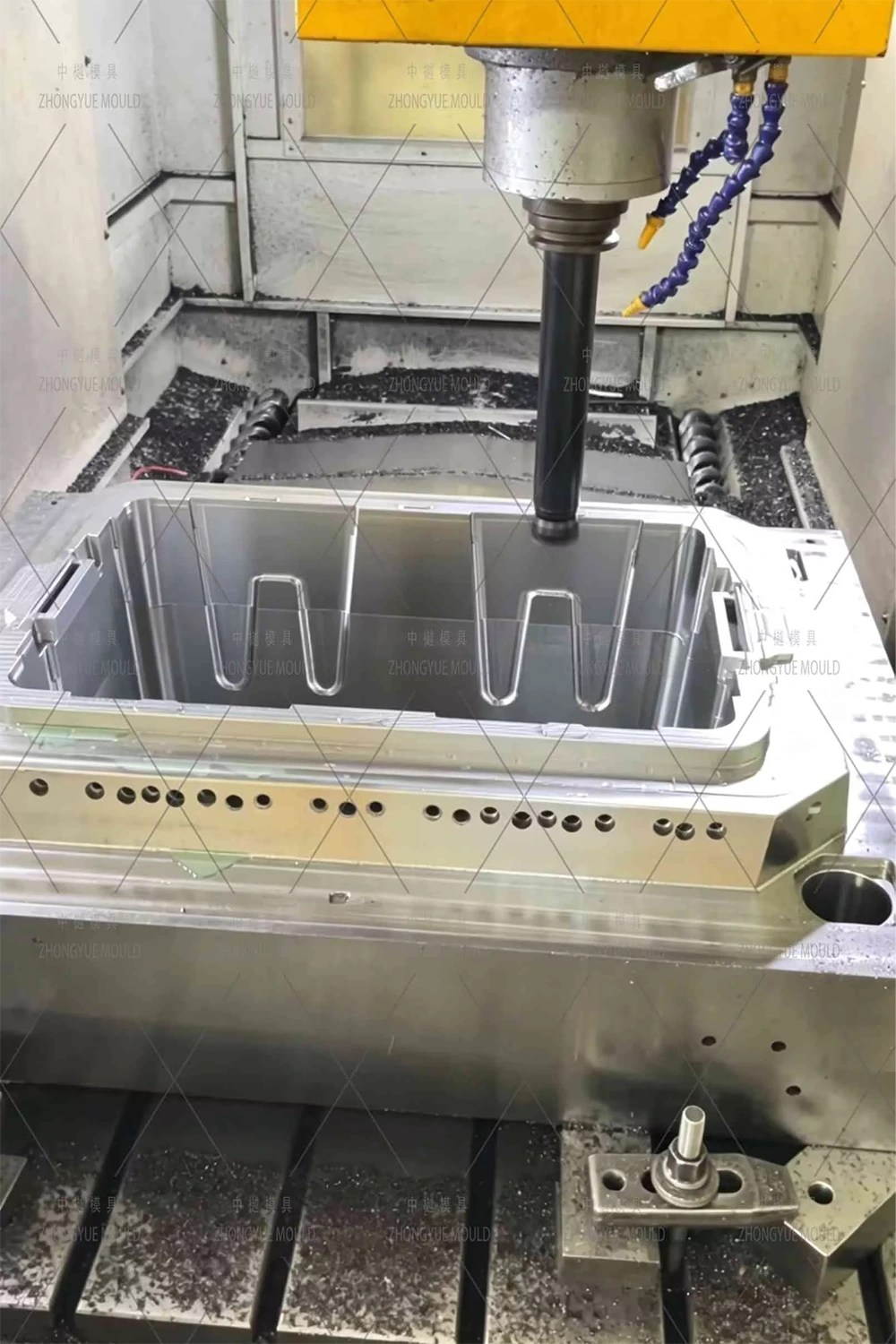

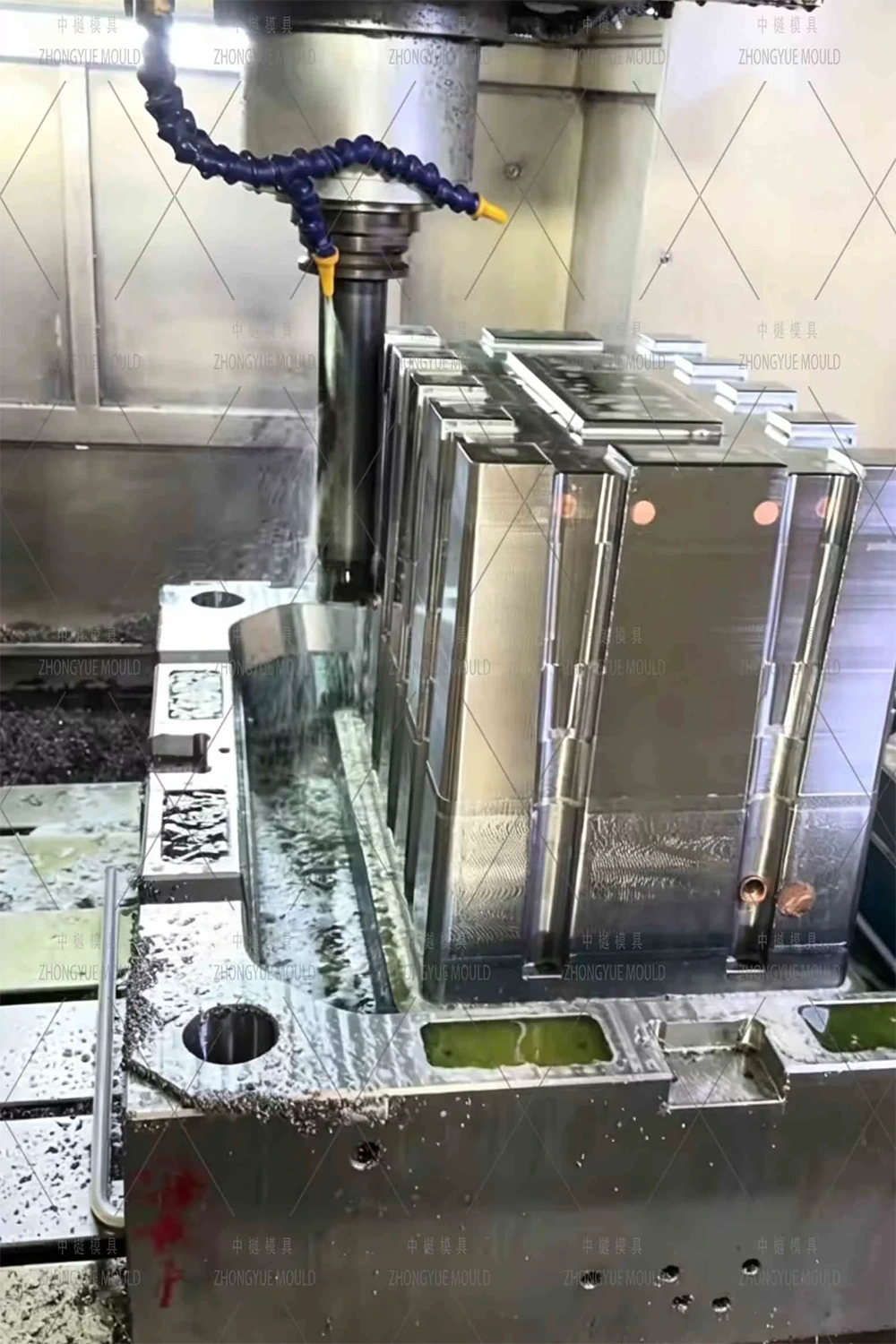

Edzett acél megmunkálása— Durva CNC, mélylyukfúrás a hűtéshez, H13-as csúszóedzés (nitridálás), az elválasztó felületek precíziós csiszolása.

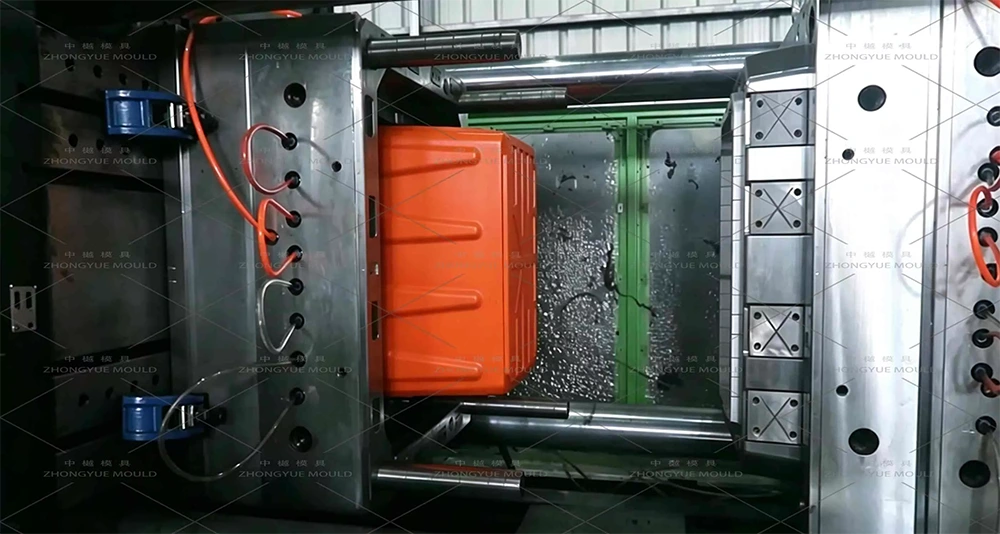

Összeszerelés és nagynyomású tesztelés— H13 csúszdák felszerelése, BeCu betétek felszerelése, összeszerelés. Futtassa le a T1 kísérletet tényleges PP+GF anyaggal (nem helyettesíti). Jelölje be a süllyesztési, vetemedési és halmozási tesztet (terhelésszimuláció).

Minőségbiztosítás— A kritikus méretek CMM-vizsgálata (villazseb szélessége, egymásra rakott ajak síksága). Adjon próbavideót és mintarészeket.

Szállítás és támogatás— Nagy teherbírású csomagolás, kezelési útmutató, alkatrészkészlet (H13 csúszórugók, kilökőcsapok, BeCu betét csereként).

Miért válassza a ZHONGYUE MOLD-ot nagy teherbírású formákhoz?

Ipari penészszakértelem— Öntőformákat gyártunk autóalkatrészekhez, kültéri kukákhoz (240 literes) és nehéz ládákhoz – nem csak háztartási cikkekhez.

Edzett acél és kopásállóság— A nagy kopásnak kitett helyekhez a H13 nitridált acélt alapfelszereltségként adjuk meg, nem pedig frissítésként.

Fejlett hűtési tervezés— BeCu betétek vastag bordákban, hogy a nehéz falú alkatrészeken minimálisra csökkentsék a ciklusidőt.

Szigorú minőségellenőrzés és valódi anyagpróbák— Az Ön által megadott PP+GF anyaggal teszteljük, hogy megbizonyosodjunk arról, hogy a forma valós gyártási körülmények között működik.

Globális export tapasztalat— Formák az európai logisztikai vezetők és az észak-amerikai első osztályú autóipari beszállítók számára.

Gyakran Ismételt Kérdések – Nagy teherbírású tárolódobozos forma

K: Használhat P20 acélt nagy teherbírású dobozformákhoz?

V: Határozottan nem javasoljuk a P20 használatát nagy teherbírású ipari kukák esetében, különösen üvegszálas anyagok esetén. A P20 (HRC 28–33) gyorsan elhasználódik a magokon és a tárgylemezeken. A H13 (HRC 48–52 nitridált) a hosszú élettartam érdekében kötelező.

K: Mennyi a ciklusidő egy 100 literes nagy teherbírású doboznál?

V: A vastag falak (3-4 mm) miatt a hűtési idő dominál. A falvastagságtól és a hűtési hatékonyságtól (BeCu használat) függően 45–70 másodpercre kell számítani. Ezt a Moldflow-ban optimalizáljuk.

K: Te készíted a babát/alapot és a fedelet is?

V: Igen. Általában a tartálytestet (1 × 1), a csatlakoztatott fedelet (2 × 2 vagy 4 × 1 üreg) és a Dolly/Base-t (1 × 1) külön öntőformaként említjük, hogy egymástól függetlenül optimalizáljuk a hűtést és a ciklusidőket.

K: Mi a helyzet az antisztatikus (ESD) követelményekkel?

V: Öntőformákat tervezünk szénnel töltött PP-hez (ESD anyag). Ehhez kiváló szellőzésre van szükség (porózus acélbetétek, mély szellőzőnyílások), hogy elkerüljük a széntartalom okozta égési nyomokat.

K: Milyen információkra van szüksége egy árajánlathoz?

V: A tárolóedény 2D/3D fájlok (STP/IGS), anyagspecifikáció (PP+GF% vagy Copo PP), szükséges formaélettartam (lövés) és a fröccsöntőgép műszaki adatai (rúdtávolság, nyomólap mérete).

Kérjen árajánlatot nagy teherbírású tárolódoboz-formájára

Küldje el nagy teljesítményű tárolódobozának 2D/3D rajzait és anyagspecifikációit. A ZHONGYUE MOULD 24-48 munkaórán belül ingyenes szerkezeti DFM áttekintést + Moldflow hűtési elemzést + hivatalos árajánlatot biztosít.

Lépjen kapcsolatba velünk most, hogy elindítsa az ipari minőségű tárolótartály / forgódoboz fröccsöntő forma projektjét!
