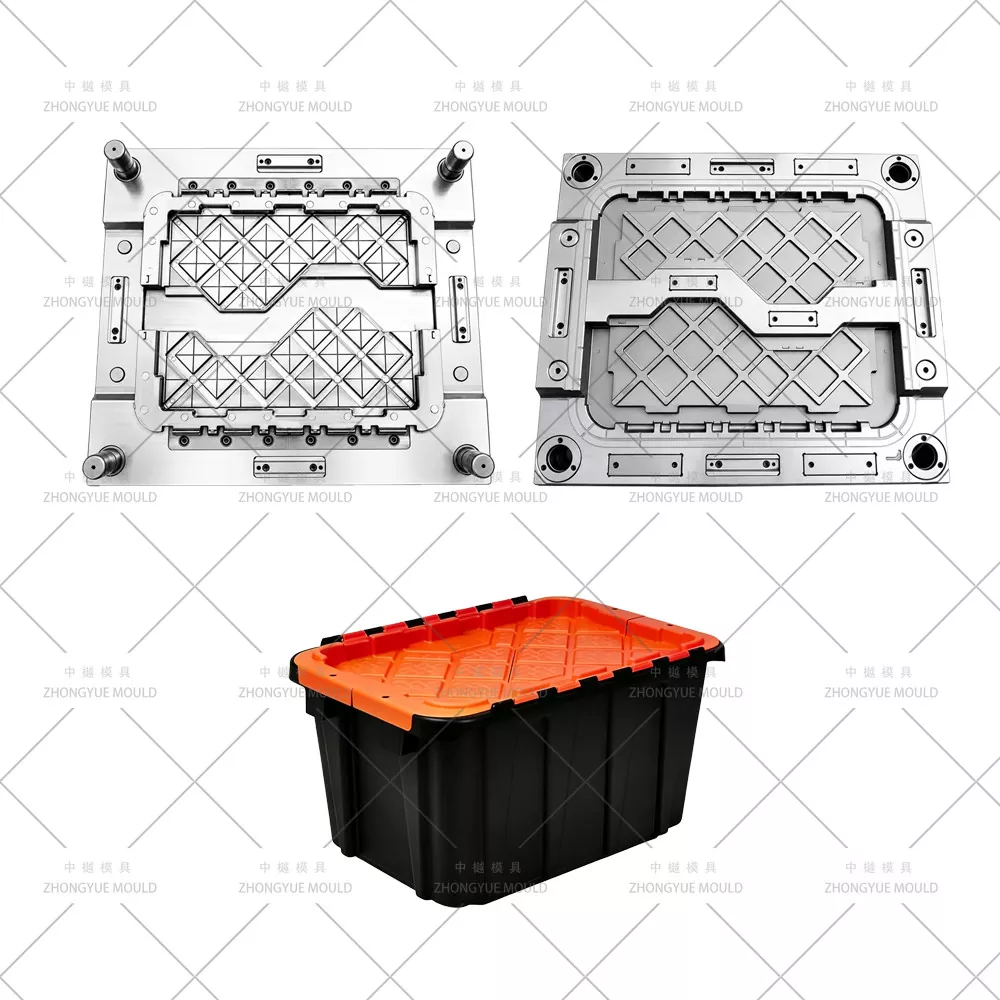

Egymásra rakható tárolódoboz csatolt fedéllel

Egymásra rakható tárolódoboz csatolt fedelű formával – Insert Exchange Euro Attached-Lid konténer / beágyazott tote fröccsöntő forma gyártó

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely egymásra rakható tárolódobozokat szállít hozzáerősített fedelű formákkal / Insert Exchange egymásba ágyazható táskákat integrált PP csuklós fedelekkel (Euro Footprint 400 × 300 mm és 600 × 400 mm – 21L / 46L / 56L) privát címke globális logisztikai 6–56 literben. szolgáltatók, gyógyszerforgalmazók és szupermarketek háttérműveletei.

A szabványos egyspec formákkal ellentétben a betétcserélő formarendszerünk egy közös formaalapot (S50C / LKM / DME nagy teherbírású) használ cserélhető üreges és magbetétekkel 21 literes (400 × 300 × 260 mm, ~1,6 kg PP) és 46 l/56 l (60, 3, 5 × 5 mm) térfogatra. ~2,6–3,0 kg PP). Ez ~30-40%-ot takarít meg a több méretű programok esetében – két komplett forma helyett egy alapot + két betétkészletet vesz. Minden változat beépített PP élő csuklópánttal (0,25–0,4 mm-es szövedék, BeCu-zónás mérsékelt hűtés a flexibilis kifáradás 50 000 ciklusnál hosszabb élettartamának megőrzése érdekében), 1,5–3°/oldal beágyazási kúpos (beágyazott magasság 75–90 mm = 60–75% megtakarított térfogat), szabotázs-ellenőrző oldalsó címketartó, és 4 oldalsó nyílású nyílás.

A saját márkás, 21 literes, fedéllel ellátott, kiskereskedelmi tárolódobozoktól, a raktári komissiózáshoz használt 46 literes/56 literes Euro-fedelű konténerektől az antimikrobiális (Ag⁺/ZnO) PP minőségű gyógyszertárakig/élelmiszerekhez, teljes DFM-et biztosítunk, amely a fészkelő interferencia-ellenőrzést (10-magas, 2 mm-es áramlási határvonalig) biztosítja. lapos fedőfelületekre és porózus acél szellőzőnyílásokra az antimikrobiális / szénadalékos PP-hez.

Műanyag befecskendező tárolódobozos öntőforma specifikációi:

Tedd világosabbá következő műanyag tárolódoboz-formaprojektedet!

Mi az az egymásra rakható, egymásra rakható doboz, amelyhez fedél van (Insert Exchange Version)?

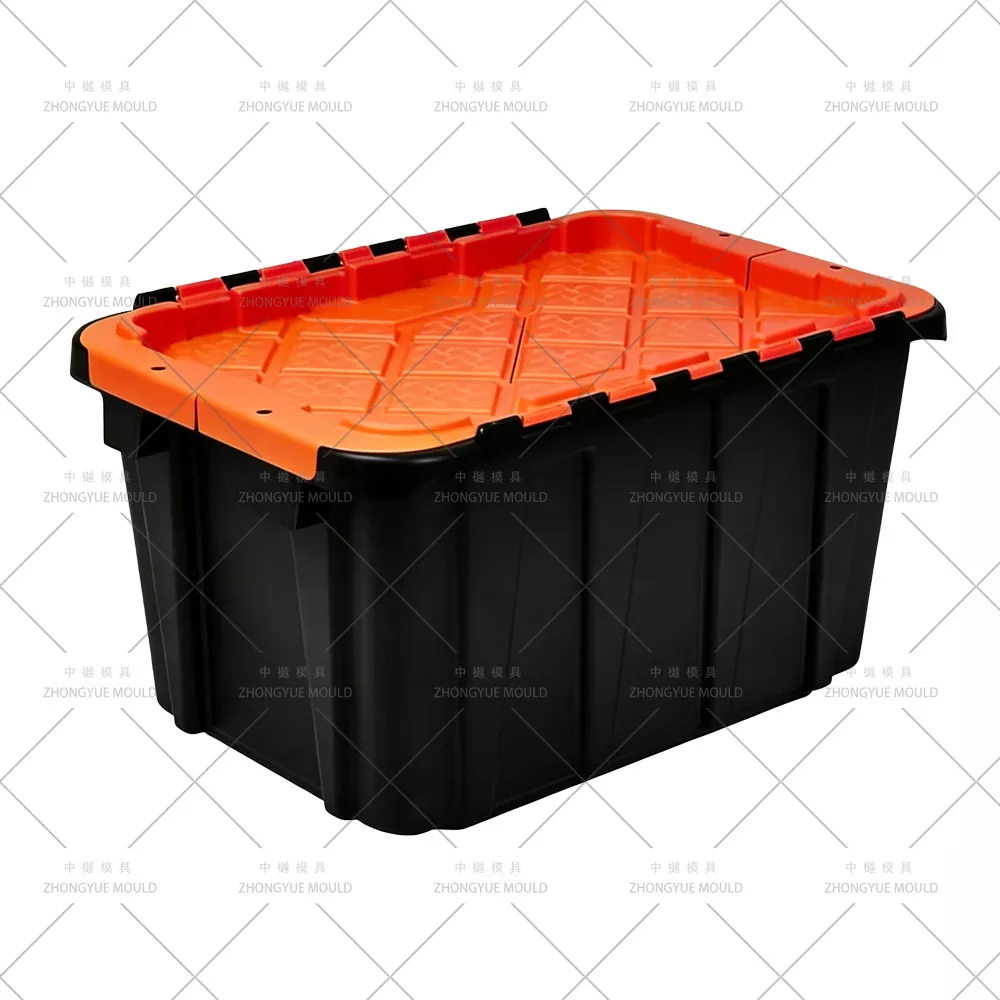

Az egymásra rakható, ráerősített fedéllel ellátott doboz egy egyrészes fröccsöntött tartály: doboztest + kétszárnyú „krokodil” vagy egyszárnyú fedél + beépített PP élő zsanérháló – mindez egyetlen felvételben (1 × 1 üreg). Változatunk cserélhető üreges/magos betétblokkokat ad hozzá egy megosztott mesterforma-alaphoz, így a 400×300-as sorozatot (21L) és a 600×400-as sorozatot (46L–67L) is előállíthatja a lapkák cseréjével (30–45 perces váltás).

Kulcsazonosítók a korábbi cikkekhez képest:

Helyezze be az Exchange formarendszert— tipikus csapokkal elhelyezett és hatlapfejű csavarokkal reteszelt közös támasztékos, vezetett betétkazetták; ismételhetőség ±0,05 mm.

Antimikrobiális / ESD PP kompatibilis— porózus szellőzőbetétek (szinterezett acél) az utolsó töltési zónákban, hogy megakadályozzák az égést Ag⁺/ZnO vagy széntartalmú PP futtatásakor.

Gyors színváltás DFM— kiegyensúlyozott futó (vagy lapkánként forró hegy), az áramlási vezető analízis biztosítja az egyenletes pigment diszperziót; A kapu elhelyezkedése optimalizálva a hegesztési/olvasztási vonalak elrejtésére a széles fedél tetején.

Dinamikus veremteszt DFM ellenőrzés— a felső karima lapossága ±0,2 mm garantált; szimulált 5 magas halmozott @ névleges terhelés (25 kg dinamikus / 100 kg statikus az Euro ALC szabvány szerint – web 3/14) a DFM jelentésben.

RFID zseb / ultrahangos logólemez mélyedés— az üregben mart zseb található a jövőbeni RFID címke számára a fedél alatt és cserélhető embléma dombornyomott/dombornyomott betét.

Helyszínen karbantartható zsanérbetét— BeCu zsanérzóna blokk csavarozva az elválasztó felületről → cserélje ki a kopott zsanér-polírozó betétet az egész üreg lecsupaszítása nélkül.

A formatervezés legfontosabb jellemzői (Insert Exchange / AM-Ready Nesting ALC)

Helyezze be a csereformaalap-kialakítást

Mester alaplap LKM/DME C-lemez + tartólemez megmunkálása vezetett betétkazettákhoz (üreg- és magbetétek) Ø20–25 mm-es dübelcsapokkal, dugaszolófejes csavarokkal rögzítve. Indexelt ismételhetőség ≤0,03 mm. Kapható cserekészletek: 21L (400×300 lábnyom) és 46L (600×400 lábnyom). Opcionális 56L/67L-es mélyhúzott magbetét idézőjelek.

Integrált PP nappali csuklópánt — Web vékonyítás és mérsékelt BeCu hűtés

Az üreges csuklópánt lokálisan 0,25–0,4 mm-re (a PP MFR 8–12 esetén 0,3 mm-re) vékonyítva, R0,15–0,25 mm-es keverési sugarakkal, polírozott SPI A2/B1. A BeCu betét a csuklózónában ΔT 5–6 ℃-on fut (mérsékelt áramlás – NEM túlhűtve!), hogy megőrizze a PP molekuláris orientációját és a hajtogatási tartósságot (50 000+ nyitási/zárási ciklus). A zsanérbetét cserélhető, csavarozható blokk az elválasztó felületről.

Beágyazó kúp és 10-nagy interferencia DFM

Az oldalfal huzata 1,5–3°/oldal (ID és OD ugyanaz a kúpos, hogy a fal állandó maradjon beágyazva). 10 beágyazott ürítést szimulálunk 3D-ben → ellenőrizzük, hogy a minimális távolság ≥2 mm (rec. ≥1,5 mm) a beágyazott fal és az alapkiemelkedések/bordák között. Cél beágyazott magasság: 75–90 mm (21–67 literes tartomány) = 60–75%-os térfogatcsökkentés.

Antimikrobiális / ESD PP szellőző (porózus acél betétek)

Ag⁺/ZnO antimikrobiális vagy széntartalmú ESD PP esetén: szinterezett porózus acél szellőzőbetétek (10–20 μm pórusú) az utolsó töltési zónában (fedél korona és mélymagváll) + 0,01–0,015 mm-es elválasztóvonal szellőzőnyílások → megakadályozzák az égési nyomok kialakulását az adalékanyagból. Az öntőforma kívülről elérhető szellőzőbetétek tisztításhoz/cseréhez.

Color-Masterbatch Flow & Streak Prevention DFM

A kapu a fedél belső karimáján vagy a doboz tetején lévő belső karimán helyezkedik el – a külső felületről elrejtve; üregenként kiegyensúlyozott áramlási hossz. Mouldflow töltőanyag + festék nyomkövetési szimulációt futtatunk, hogy megbizonyosodjunk arról, hogy nincs hegesztési/olvasztási vonal a fedél tetején látható felületen; javasolja az MB leengedési arányt (1–2%) és a csavar visszanyerési fordulatszámát, hogy elkerülje a széthúzódást/csíkokat a nagy selyemfényű lapokon.

A felső karima lapossága ±0,2 mm és a stack-lip-kapaszkodóképesség ellenőrzése

Felső karima ±0,2 mm-re laposra megmunkálva; az egymásra rakott ajak bemélyedése rögzíti az alatta lévő doboz fedelét (teljes halmozott állapotban). A DFM az Euro ALC-referencia alapján (statikus terhelés 100 kg, dinamikus 25 kg – 3/14-es háló) ellenőrzi a halom ajak mélységét a fedél alapértékével szemben, hogy megakadályozza a lengést az 5 magas terhelésű kötegnél.

Szabotázs-lyuk és négyoldalas címkemélyedés

Beöntött Ø4–5 mm-es átmenő lyukak (lyukak) az eldobható biztonsági tömítésekhez; süllyesztett 80 × 40 mm-es címketáblák (4 oldal, vázlat ≥2°, szalag R0,5 mm) öntapadós/szitanyomtatott címkékhez – nincs külön szerszámköltség, kivéve, ha egyedi méretben.

Rejtett segédkapu a fedélen/Bx felső belső karimán

Ø1,2–1,8 mm-es tengeralattjáró-kapu olló a belső nem látható karimán; SOHA ne menjen át a zsanérszalagon (gyenge tájolás és égési veszély). Hidegfutó Y-ág laponként vagy forró csúcs (YUDO/SYNVENTIVE 1-tip) opcionális.

BeCu Bottom-Radius + központi terelőlap hűtés

Mag: Ø10-12mm terelőlemez; Üres alsó sugara: BeCu betét; Csuklózóna: külön BeCu betét mérsékelt ΔT-vel. 2-3 leválasztott áramkör; ΔT bemenet-kimenet ≤4 ℃ (mag), 5–6 ℃ (csuklós zóna OK).

Insert-Exchange Nesting ALC-k alkalmazásai (21L és 46L/56L/67L)

Gyártási és érvényesítési folyamatunk (Insert Exchange Nesting ALC Mold)

Beágyazás + MB áramlás + AM-Vent DFM áttekintése – Elemezze a falat (1,8–2,8 mm), a csuklópántot 0,25–0,4 mm-es sugárral, a beágyazás kúpját 1,5–3°/oldal, a színes MB leeresztést és a kapu elhelyezkedését a fedél tetején lévő hegesztési vonalak elkerülése érdekében. Szimuláld a 10 magas fészekinterferenciát (≥2 mm távolság) és a töltési áramlást a festék nyomával. AM/ESD PP esetén: adja meg a porózus szellőzőnyílások helyét. Ingyenes DFM jelentés.

Fő alap- és betétkazettás megmunkálás — CNC durva/kidolgozó üreg és magbetétek ±0,02 mm-ig; kézzel illesztett BeCu zsanérbetét termikus érintkezés ellenőrzésével; gépi címke-tábla mélyedések és szabotázsszemek; porózus szellőzőbetétek beépítve és levegővel áramlási teszteléssel.

Összeszerelés és T1 próba (mindkét betétkészlet) – Futtassa a házon belüli gépen meghatározott PP-vel (MFR az Ön specifikációi szerint). Készítsen mintát a 21 és 46 literes betétekből (a csereidő rögzítve). Ellenőrzés: csuklópánt behajtási teszt (kézi/mech 50 ezer+ cél), beágyazott magasság (cél ≤80 mm 46 liter esetén), felső karima síksága ±0,2 mm, kapu-maradék minőség. Szállítási próbavideó + minták + CMM jelentés.

Javítás és végső jóváhagyás — Ha szükséges, állítsa be a hűtőáramlást / szellőzőnyílást; hajómester alap + betétkazetták külön felcímkézett füstölésmentes tokban formai kézikönyvvel, pótalkatrészekkel (kidobócsapok, BeCu zsanérbetét kapható. fogyóeszközként, porózus szellőző alkatrész).

Értékesítés utáni támogatás – 1 év garancia (nem mesterséges), ingyenes alkatrészek, távirányítás a betétcseréhez és a BeCu/ventilátor cseréjéhez.

Miért válassza a ZHONGYUE MOLD-ot az Insert Exchange Nesting ALC formához?

Insert Exchange & Multi-Size Euro ALC Experience – 21 literes (400 × 300) + 46 literes (600 × 400) egymásba ágyazott dobozokhoz építettünk közös talpú formákat, cserélhető üreges/magos kazettákkal – 30–40%-ot takarít meg a két teljes formához képest.

Speciális DFM: Beágyazási interferencia + MB áramlás + AM/ESD szellőző tervezés – 10 magas fészket szimulálunk, a szín-mesterkeverék áramlási csíkok megelőzését, és porózus acél szellőzőket határozunk meg az antimikrobiális/szénnel töltött PP-hez az acél vágások előtt.

Cserélhető BeCu csuklópánt betét (csavarozható az elválasztó felületről) – A kopott zsanérfényező zóna percek alatt cserélhető, üreg eltávolítása nélkül; gazdaságosan meghosszabbítja a penész élettartamát.

Szigorú minőségellenőrzés és átlátszó előrehaladás – Heti megmunkálási fotók, T1 minták mindkét betétkészletből, csuklópánt-hajtási teszt és beágyazott magasság-ellenőrzés szállítás előtt.

Export tapasztalatok – Formákat szállítottak Európába (EN 840 lábnyom-megbeszélés), Észak- és Dél-Amerikába, tengeri térségbe, Közel-Keletre.

1 év garancia + tartalék BeCu zsanérbetétek / porózus szellőzőbetétek kaphatók

Gyakran Ismételt Kérdések – egymásra rakható doboz, ráerősített fedéllel (cserebetétes) forma

K: Mi az az Insert Exchange Mold System és miért használjam?

V: Egy nagy teherbírású formaalap + cserélhető üreges/mag betétkazetták különböző méretekhez (pl. 21L 400×300mm és 46L 600×400mm). Két komplett forma helyett egy alap + két lapkakészletet kell fizetnie – ~30-40% CAPEX megtakarítás. Váltás ~ 30-45 perc a szorítócsavarok meglazításával és a tiplik helyű betétek cseréjével.

K: Futtatható az Anti-Microbial PP (ezüst/cink ion mesterkeverék) vagy az ESD PP?

V: Igen. Ezek az adalékanyagok égési nyomokat okozhatnak, ha nem megfelelően szellőztetik őket. Szinterezett porózus acél szellőzőbetéteket tervezünk az utolsó töltési zónákban + mélyebb elválasztóvonalú szellőzőnyílások → megakadályozzák a szétszóródást/égést. A szellőzőnyílások tisztítási időközét feljegyezzük a szerszám kézikönyvében.

K: Hogyan lehet megakadályozni a színes csíkokat a nagy, lapos fedőfelületeken?

V: A Moldflow töltőanyag + festék-nyomkövetési szimulációt futtatjuk a színkeverék leengedési arányának megfelelően (1–2% típus). A kapu a belső karimán (rejtett) helyezkedik el, kiegyensúlyozott áramlási hosszsal; ellenőrizzük, hogy nem jelenik meg hegesztési/varratvonal a fedél tetején látható felületen. Tanácsot adunk a csavar fordulatszámára és az ellennyomásra vonatkozóan is.

K: Milyen PP MFR-t ajánl a legjobb csuklós élettartam érdekében ebben a formában?

V: MFR 8–12 g/10 perc (Copolymer PP) az integrált csuklópánthoz – megőrzi a hajtásállóságot (50 000+ ciklus) fehér feszültségrepedés nélkül. Az MFR 12–18 használható, de a csuklópánt élettartama csökken; MFR >20 nem ajánlott csuklózónához.

K: Mire van szüksége egy árajánlathoz?

V: 2D-s rajz (PDF/DWG) + 3D-s modell (STP/IGS/X_T) MINDEN kívánt méretben (pl. 21L + 46L) VAGY tiszta fotók homályossággal (külső/belső L × SZ × M, falvastagság, beágyazott magasság, ha ismert, zsanér-web specifikáció, ha van). Mondja el nekünk a PP fokozatot (MFR), az éves mennyiséget, a szín-MB%-ot, és azt, hogy szükség van-e antimikrobiális/ESD verzióra.

Kérjen árajánlatot egymásra rakható, egymásra rakható tárolódobozára, csatolt fedelű formával (Insert Exchange System)

Küldje el egymásba ágyazott ALC 2D/3D rajzait (minden mérethez – pl. 21L 400×300 és 46L 600×400) és a projekt követelményeit (PP MFR, szín-MB %, antimikrobiális/ESD igen/nem). A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes Nesting-Interference + MB-Flow + AM/ESD Vent DFM jelentést + hivatalos árajánlatot biztosít.

Lépjen kapcsolatba velünk most, hogy elindítsa az Insert Exchange Euro-Size egymásba ágyazható, csatolt fedelű konténer / egymásra rakható tote fröccsöntő forma projektjét!
