Egymásra rakható, egymásra rakható doboz, ráerősített fedélformával

Egymásra rakható tárolódoboz csatlakoztatott fedelű formával – Euro-méretű, fedéllel ellátott tartály / Nestable Tote injekciós forma gyártója

A ZHONGYUE MOULD egy professzionális kínai fröccsöntő szerszámgyártó, amely egymásra rakható dobozokat, ráerősített fedelű formákkal / egy darabból álló PP egymásba ágyazható dobozokat szállít beépített csuklós fedelekkel (Euro Attached-Lid Containers, 21L / 46L / 56L / 67L – 400 × 300mm és 0mm gyógyszeripari logisztikai szolgáltató) forgalmazók, e-kereskedelmi teljesítési központok és 3PL raktárüzemeltetők.

A különálló testű tárolódoboztól + laza fedéltől eltérően ez a termék EGY lövésben van öntve egyetlen műanyag részként: a doboztest, a fedél (egyszárnyú vagy kétszárnyú „krokodil” fedél) és egy vékony, PP integrált élő zsanér (0,25–0,4 mm-es háló) köti össze őket. Az oldalfalak fészkelő kúposak (oldalanként 1,5–3°), így az üres táskák mélyen beágyazódnak – a beágyazott magasság 75–90 mm a teljes magassághoz képest 220–365 mm, így 60–75%-os üres térfogat megtakarítás érhető el. Számos változat tartalmaz felhatolásbiztos tömítőszemeket, 4 oldalas címketartókat és ergonomikus fogantyúkat.

Formáink együregűek (1×1), amelyek együttesen állítják elő a Body+Lid+Hinge-ot (opcionális, külön 2-üreges tartalék fedélforma idézve), BeCu betéthűtéssel a csuklózónában (mérsékelt áramlás a PP rugalmasságának és csuklós élettartamának megőrzése érdekében), központi mag terelőlemezzel, rejtett tengeralattjáró kapuval a fedélen, és a fedélen lévő beágyazást és a teljes belső peremnyílást. (≥1,5 mm oldalanként, ha 10 magasan van egymásba ágyazva) és egymásra épülő peremcsatlakozás az alábbi doboz fedelével.

A 21 literes, 400 × 300 mm-es, egymásba ágyazott táskáktól a fedéllel, a 46 literes, 56 literes / 67 literes, 600 × 400 mm-es Euro-fedelű tartályoktól (lapos fenekű szállítószalagra készen) a kétszárnyú krokodil fedelekig hevederekkel/hevederrésekkel. A DFM hűtési analízist és Moldwar vágást biztosítunk.

Műanyag befecskendező tárolódobozos öntőforma specifikációi:

Tedd fényesebbé következő műanyag tárolódoboz-öntőprojektedet!

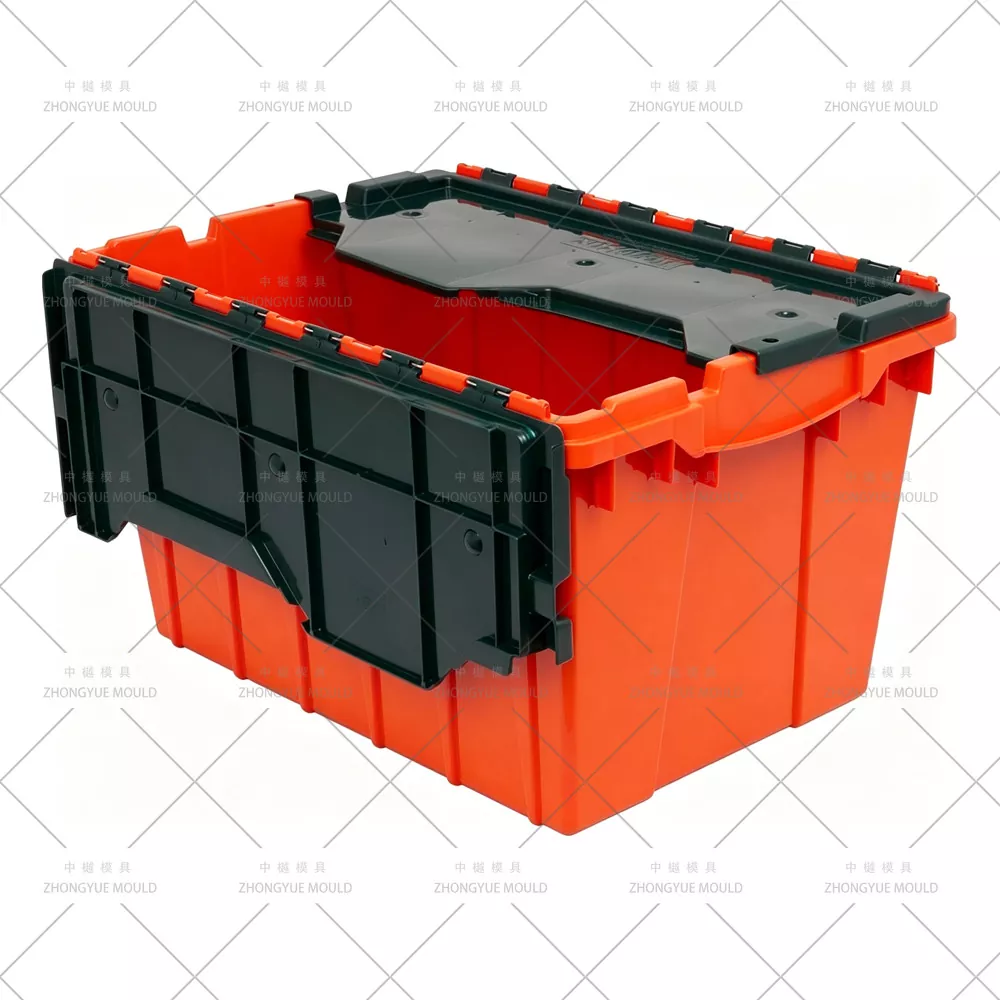

Mi az egymásra rakható, egymásra rakható doboz csatolt fedéllel?

Egy egymásra rakható, egymásra rakható doboz, csatolt fedéllel (más néven csatolt fedelű tároló).– Az ALC / Nest & Stack Tote) szűz PP-ből fröccsöntve van (MFR 8–12 g/10 perc a legjobb zsanérfáradási élettartam érdekében; MFR 12–18 elfogadható nem csuklós területeken) együreges formába, amely egyszerre alkot dobozt + fedelet + integrált élő csuklópántot.

Kulcsazonosítók a korábbi cikkekhez képest:

Fészkelőkúp— az oldalfalak belülről és kívülről kúposak (1,5–3°/oldal); üres dobozok csúsznak egymásba; beágyazott magasság jellemzően 75–90 mm (21–67 literes tartomány).

Rögzített / beépített csuklópánt— hígított PP-szalag (0,25–0,4 mm), polírozott és sugárzott; 50 000+ nyitási/zárási ciklust túlél fehér feszültségrepedés nélkül, megfelelő MFR PP és formahőmérséklet-profil használata esetén.

Euro Footprint kompatibilitás— 600×400 mm (46L–67L) vagy 400×300 mm (21L) EU-raklapokra rakható (1200×800 mm-es 2×3 fészek elfér); lapos talp szállítószalag/szalagos mozgáshoz.

Tamper-Evident fűzőlyukak + címketartók— Beöntött lyukak eldobható tömítésekhez és 4 oldalon süllyesztett címketáblákhoz.

Egyszeres formalövés = test + fedél + csuklópánt— nem szabad elveszteni a fedelet; opcionális külön tartalék fedelű forma idézve.

Főbb formatervezési jellemzők (Nesting ALC-verzió)

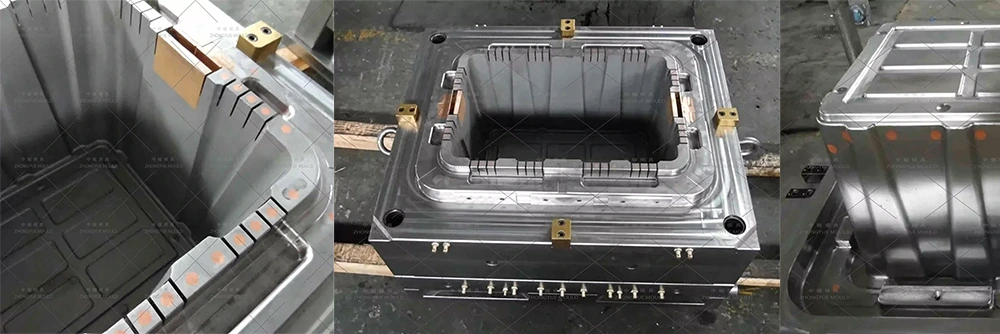

Integral Living Hinge Zone — Web Thinning & BeCu moderált hűtés

Az üreges csuklópánt lokálisan 0,25–0,4 mm-re vékonyítva (tipikusan 0,3 mm a PP MFR 8–12 esetén), mindkét oldalon R0,15–0,25 mm-es keverési sugarú, tükör-/magas szatén fényezéssel (SPI A2/B1). A BeCu betét a csuklózónában ΔT 5–6 ℃-on fut (nem túlhűtve!), hogy megőrizze a PP molekuláris orientációját és a hajtogatási állóképességet (50 000+ ciklus). Túlhűtés → zsanér törékeny; alulhűtés → mosogató a fedélen/dobozon a zsanér közelében.

Beágyazó kúp és interferencia DFM — 3D egymásba ágyazó verem szimuláció

Az oldalfal huzata 1,5–3°/oldal (ID és OD azonos kúpos, hogy a falvastagság állandó maradjon beágyazott állapotban). 10–12 egymásba ágyazott ürítést szimulálunk 3D-ben, hogy ellenőrizzük a ≥1,5 mm-es (2 mm-es) minimális távolságot a beágyazott fal és az alapkiemelkedések (bordák, egymásra helyező ajak) között. Cél: beágyazott magasság ≤80mm (600×400-as sorozat) vagy ≤75mm (400×300-as sorozat).

Krokodil fedél (kétszárnyú) vagy egyszárnyú kivitel

A kettős szárnyú ("krokodil") fedelek középen egymásba illeszkednek, és a doboz felső ajkát rögzítik; középen elválasztó bordarészletre és néha mini laza betétre van szükség az alámetszett reteszprofilhoz – 3D-s összeállításban ellenőrizve. Egyszárnyú változat egyszerűbb, azonos formastílus.

Stacking Lip Engagement DFM

A felső karimán süllyesztett rakodóperem található, amely teljesen egymásra rakva illeszkedik az alatta lévő doboz fedeléhez. Ellenőrizzük az egymásra rakott ajak síkságát ±0,3 mm és a fedél tetején lévő bemélyedés méretét a doboz perem alatti méretéhez képest a DFM-ben.

Rejtett segédkapu a fedél belső karimáján / doboz felső belső pereme

Ø1,2–1,8 mm-es tengeralattjáró-kapu olló a belső nem látható felületen; SOHA ne hatoljon át a zsanérszalagon (gyenge tájolást és égést okoz). Vestige öltözött flush; nincs látható kapunyom a külső felületeken.

Hűtés — Központi terelőlemez + BeCu csuklópánt + BeCu alsó sugár

Mag: Ø10-12mm terelőlemez; Az üreg alsó sugara: BeCu betét; Csuklózóna: BeCu betét mérsékelt vízáramlással. 2-3 leválasztott áramkör; ΔT bemenet-kimenet ≤4 ℃ (mag), 5–6 ℃ (csuklózóna elfogadható).

Szabotázs fűzőlyuk és címketartó részletek

Öntött Ø4–5 mm-es átmenőlyukak (lyukak) a biztonsági tömítésekhez; süllyesztett 80×40 mm-es címketáblák (4 oldal), ≥2°-os huzattal. Nincsenek éles szélek – sugár ≥ 0,5 mm a címke leválása és az ujjvágások elkerülése érdekében.

Ergonomikus fogantyúk / zárt fogantyúk

Átmenő furatok nagy sugarú (R3–5 mm) és szegélyezett élekkel – DFM-ellenőrzött feszültségkoncentrációval. Opcionális zárt fogantyúhurok (kisebb alávágást ad – laza betét vagy sekély csúszka, ha van).

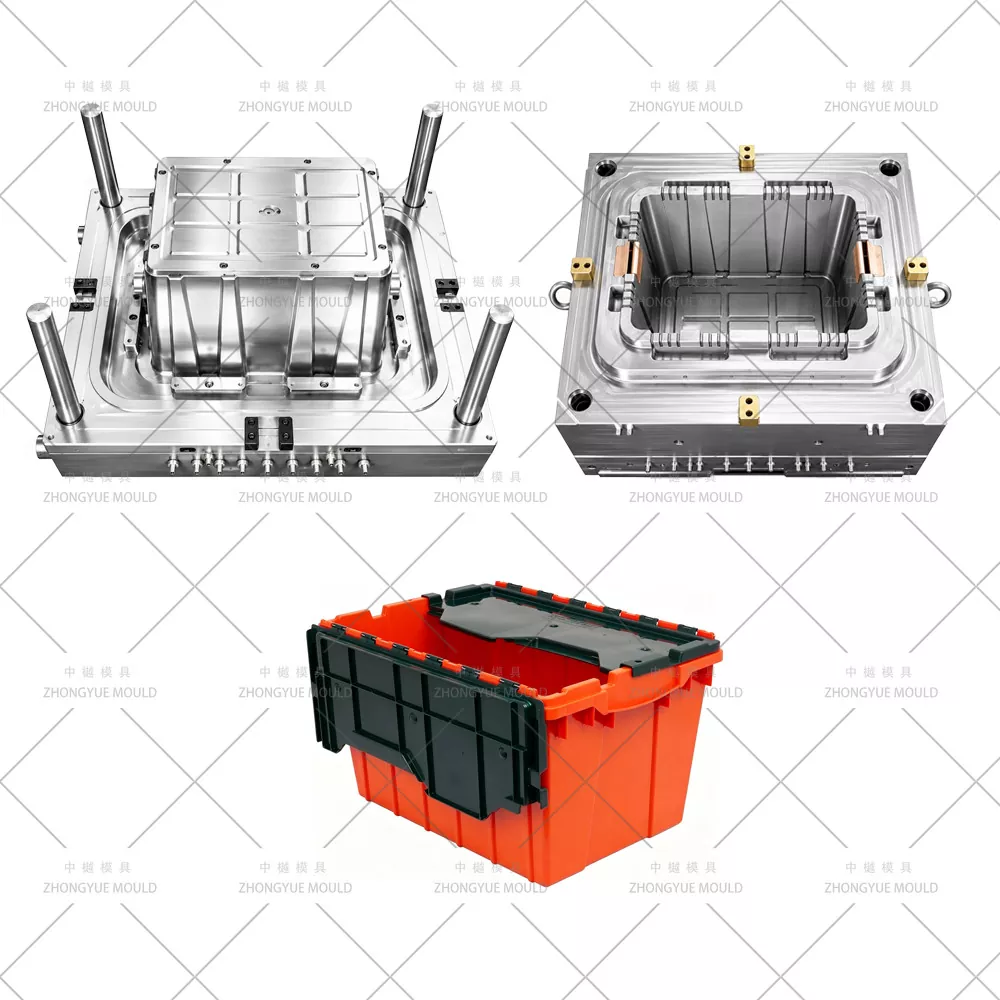

Egymásra rakható dobozok egymásba ágyazása csatlakoztatott fedéllel (ALC)

Gyártási és érvényesítési folyamatunk (Nesting ALC Mold)

Beágyazó DFM és csuklófáradás felülvizsgálata— Elemezze a falvastagságot (1,8–2,8 mm típus), a csuklópánt 0,25–0,4 mm sugarú, 1,5–3°/oldal kúpos beágyazás, szabotázsszem Ø, címketartó mélyedés. Futtassa a 3D egymásba ágyazási interferencia ellenőrzését (10 magas fészek) és a Moldflow hűtést/hajlítást. A PP MFR 8–12 ajánlott a zsanér élettartamához. Ingyenes DFM jelentés.

Acél és csuklózóna előkészítés— Válassza a P20/718H-t; Rendeljen BeCu lapkát (MOLDMAX™) hálóformára előre megmunkálva; ha a krokodilretesz alámetszett, készítsen elő H13 nitridált minibetétet.

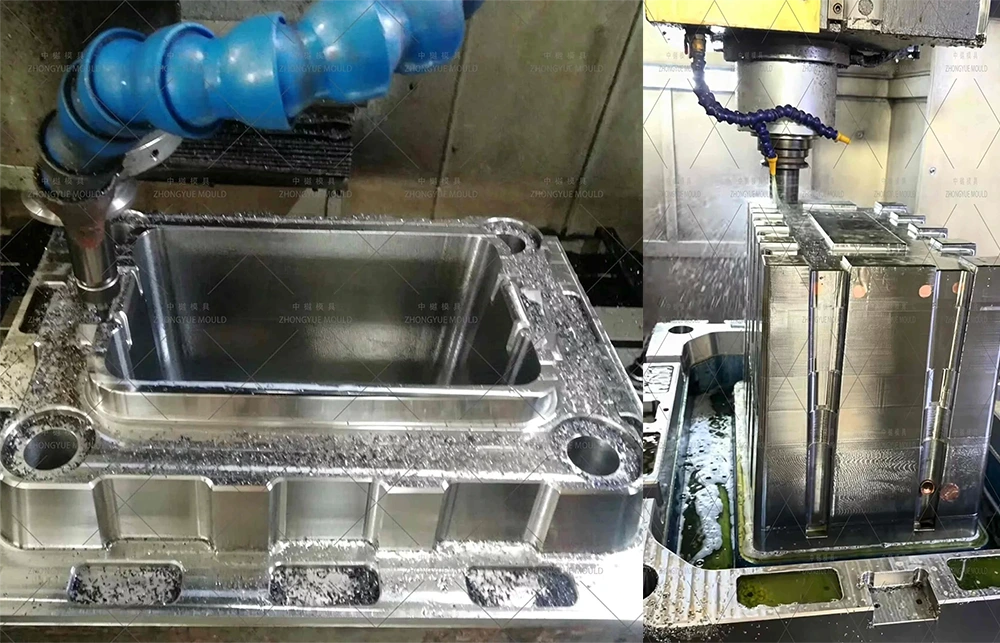

Precíziós megmunkálás- Nagy sebességű CNC durva/bedolgozó üreg és mag; mélylyuk terelőlemez fúrás; kézzel illesztett BeCu zsanérbetét hőérintkező-ellenőrzéssel; fényes csuklószalag SPI A2/B1; gép címke-plakk mélyedése és szabotázs-lyukak.

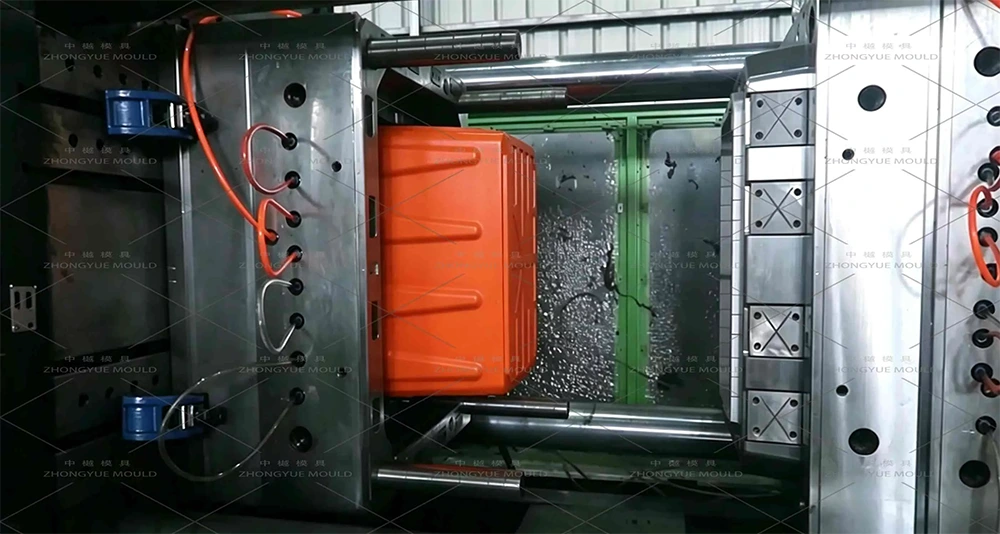

Összeszerelés és T1 próba— Futtassa házon belüli gépen meghatározott PP-vel (MFR az Ön specifikációi szerint); teljes összeállítású mintát készíteni; hajtsa végre a csuklópánt-hajtási tesztet (kézi/mechanikus 50 ezer+ cél), ellenőrizze a beágyazott magasságot (cél ≤80 mm 600 × 400-nál), a halmozási perem illeszkedését az alábbi mintán, a kapu-maradék minőségét. Szállítási próbavideó + minták + CMM jelentés.

Javítás és végleges jóváhagyás— Ha szükséges, állítsa be a hűtőáramlást / szellőzőnyílást; Füstölésmentes, nagy teherbírású tokban szállítjuk öntőforma kézikönyvvel, pótalkatrészekkel (kidobó csapok, BeCu betét kapható fogyóeszközként), acél tanúsítványok.

Értékesítés utáni támogatás— 1 év garancia (nem mesterséges), ingyenes pótalkatrészek, távirányítás a légtelenítéshez / BeCu betétcsere.

Miért válassza a ZHONGYUE MOLD-ot a fészkelő ALC formához?

Euro-Container penész tapasztalat— 21L/46L/56L/67L 600×400 és 400×300 egymásba ágyazott ALC öntőformák, házon belül; ismeri a krokodilfedelű és egyszárnyú geometriákat

Beágyazási interferencia DFM + csuklófáradási tanácsadás– 10 magas fészkeket szimulálunk 3D-ben, ellenőrizzük az egymásra rakott peremek illeszkedését, és tanácsot adunk PP MFR (8–12) és zsanérháló vastagságnak az 50 000-nél több hajtás élettartamához

BeCu csuklózóna szakértelem– Mérsékelt hűtés (nem túl hideg) a PP rugalmasságának megőrzése érdekében; hőérintkező az illeszkedés során ellenőrizve

Szigorú minőségellenőrzés és átlátható fejlődés— Heti megmunkálási fotók, T1 minta jóváhagyása (beágyazott magasság ellenőrzése + csuklópánt hajtás teszt) a szállítás előtt

Export tapasztalat– Öntőformákat szállítottak Európába (EN 840 lábnyom-kompatibilis megbeszélés), Észak- és Dél-Amerika, tengeri tengeri térség, Közel-Kelet

1 év garancia + cserélhető BeCu csuklós betét kellék

Gyakran Ismételt Kérdések – egymásra rakható doboz, ráerősített fedéllel

K: Milyen PP MFR-t ajánl a legjobb csuklós élettartam érdekében?

V: Az MFR 8–12 g/10 perc (Copolymer PP) ideális az integrált csuklópántokhoz – megtartja a hajtásállóságot (50 000+ ciklus fehér feszültségrepedés nélkül). Az MFR 12–18 használható, de a csuklópánt élettartama csökken; MFR >20 nem ajánlott csuklózónához.

K: Mennyi helyet takarít meg a fészekrakás?

V: Tipikus beágyazott magasság = 75–90 mm (a teljes magassághoz képest 220–365 mm) → 60–75%-os térfogatcsökkenés üresen. 3D-s beágyazási szimulációval tervezzük és ellenőrizzük (10–12 doboz egymásba ágyazva), hogy garantáljuk a ≥1,5 mm-es (2 mm-es cél) hézagot – ékelés nélkül.

K: Krokodil (kétszárnyú) fedél vs. egyszárnyú fedél – van különbség a penészgombák között?

V: Mindkettő ugyanazt az 1 × 1-es üreget használja a test+fedél+csuklópánt létrehozásához. A krokodil fedél középen elválasztott bordával és néha mini laza betéttel vagy sekély csúszótal rendelkezik a retesz alámetszéséhez – ezt a DFM tartalmazza. Funkcionálisan a krokodilfedelek központilag összekapcsolódnak, és jobban ellenállnak a véletlen kinyitásnak.

K: Hozzáadhat-e hamisításbiztos pecsétnyílásokat és címketartókat?

V: Igen – a legtöbb ALC öntőformán alapfelszereltség: Ø4–5 mm-es fűzőlyukak az eldobható tömítésekhez és a 4 oldalra süllyesztett címketáblákhoz (~80 × 40 mm) az üreges kialakításban, felár nélkül (kivéve, ha egyedi méretet kérnek).

K: Mire van szüksége egy árajánlathoz?

V: 2D-s rajz (PDF/DWG) + 3D-s modell (STP/IGS/X_T) VAGY tiszta fotók tompítással (H × W × Full H, Beágyazott H, Térfogat, falvastagság, zsanér-háló részletei, ha ismertek). Mondja el a PP fokozatot (MFR), az éves mennyiséget, a lábnyom szabványt (400 × 300 vagy 600 × 400) és a fedél típusát (egyszárnyú / krokodil).

Kérjen árajánlatot egymásra rakható, egymásra rakható dobozára, fedéllel

Küldje el Nesting ALC 2D rajzát + 3D modelljét (vagy mintafotókat részletes méretekkel: külső/belső H×Sz×M, beágyazott magasság, falvastagság, zsanérháló, ha van megadva) és a projekt követelményeit. Mondja el nekünk a használni kívánt PP MFR-t és a fedél stílusát. A ZHONGYUE MOLD 24–48 munkaórán belül ingyenes beágyazási zavaró DFM + csuklófáradás megjegyzés + penészáramlási hűtési összefoglaló + hivatalos árajánlatot biztosít.

Lépjen kapcsolatba velünk most, és indítsa el az Euro-Size egymásba ágyazható fedelű konténer / egymásra rakható tote fröccsöntő forma projektjét!
