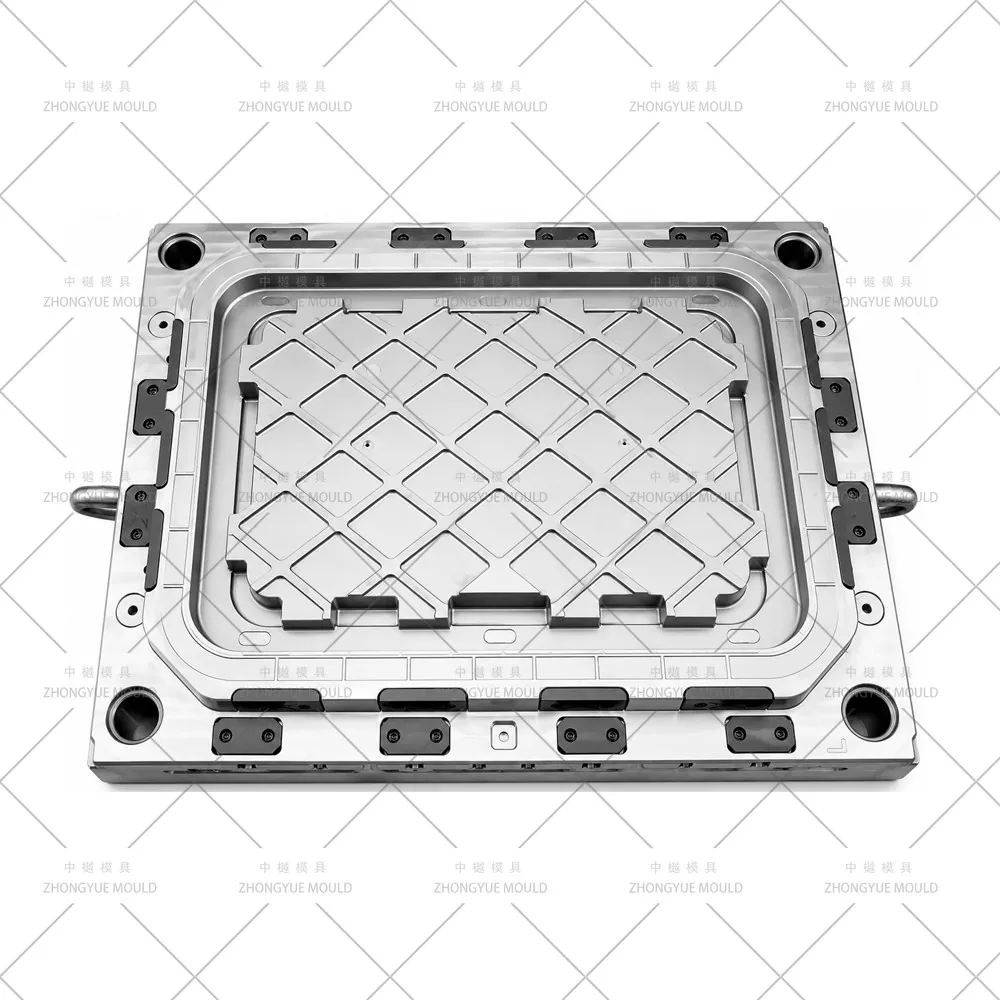

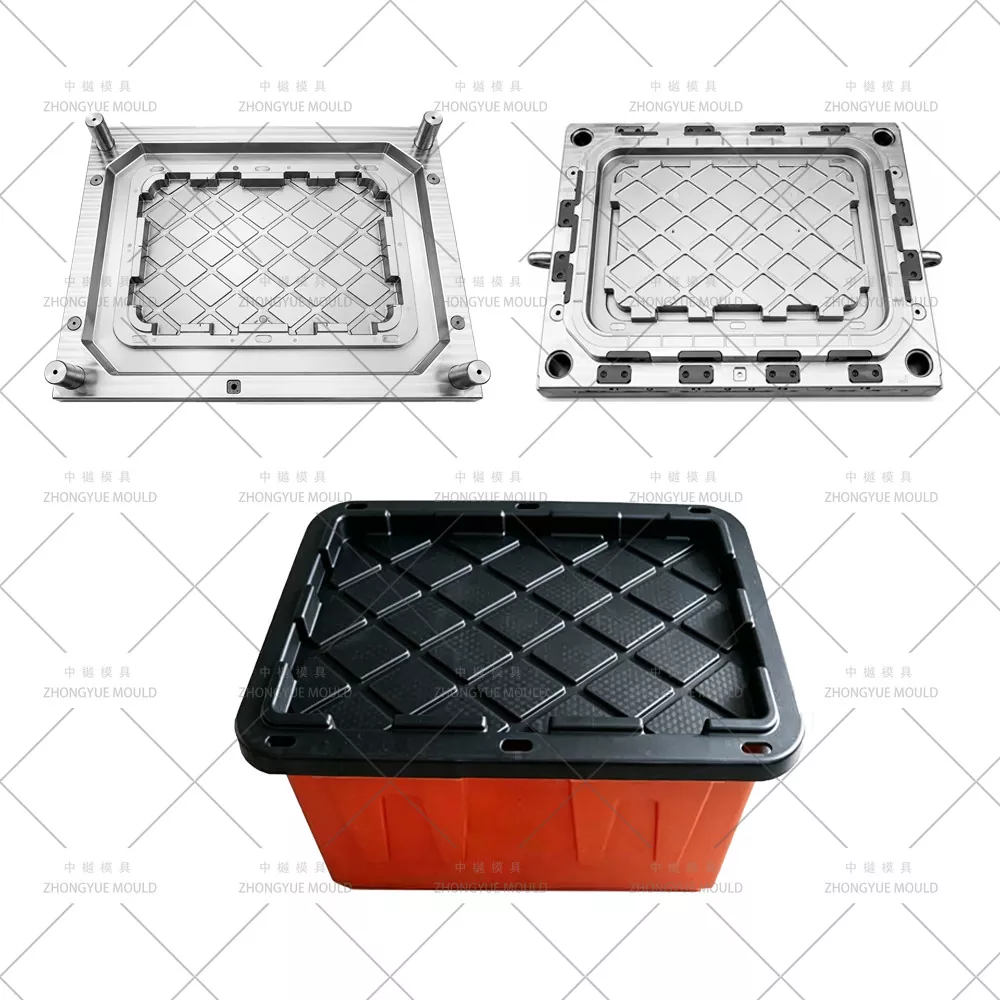

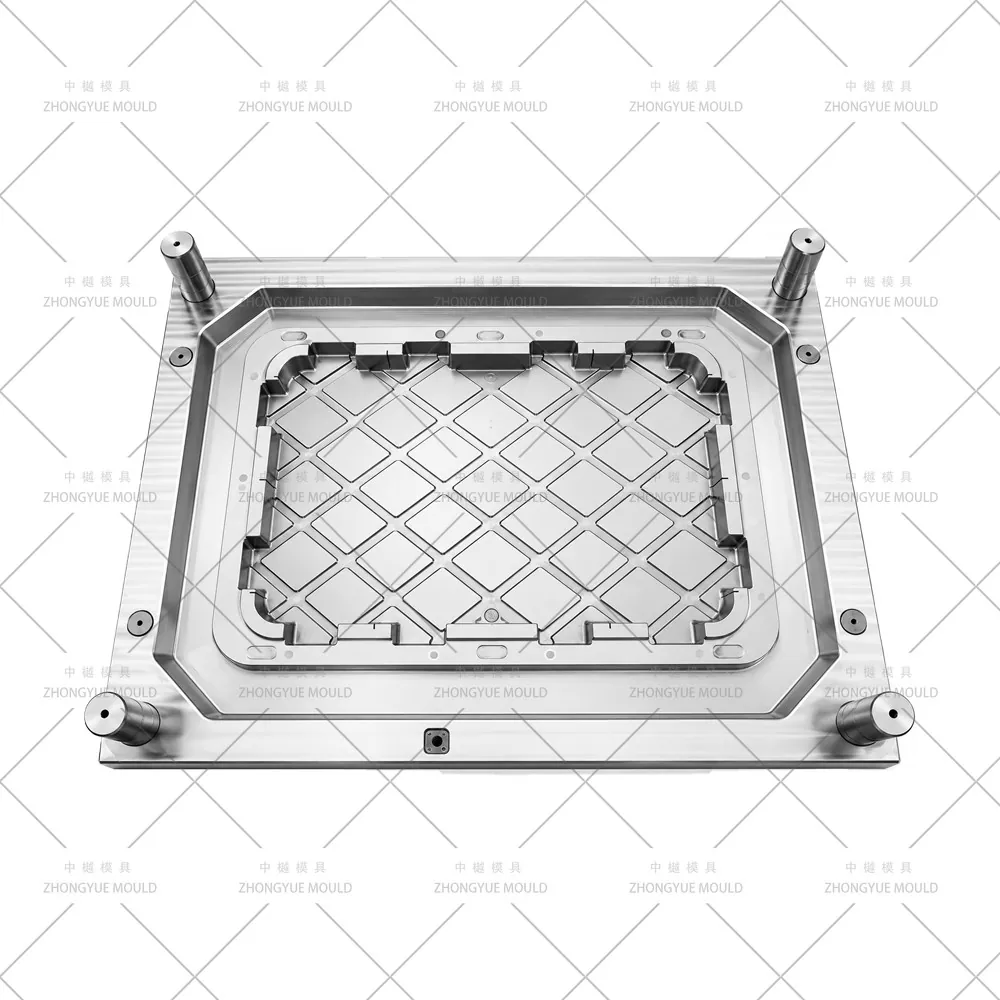

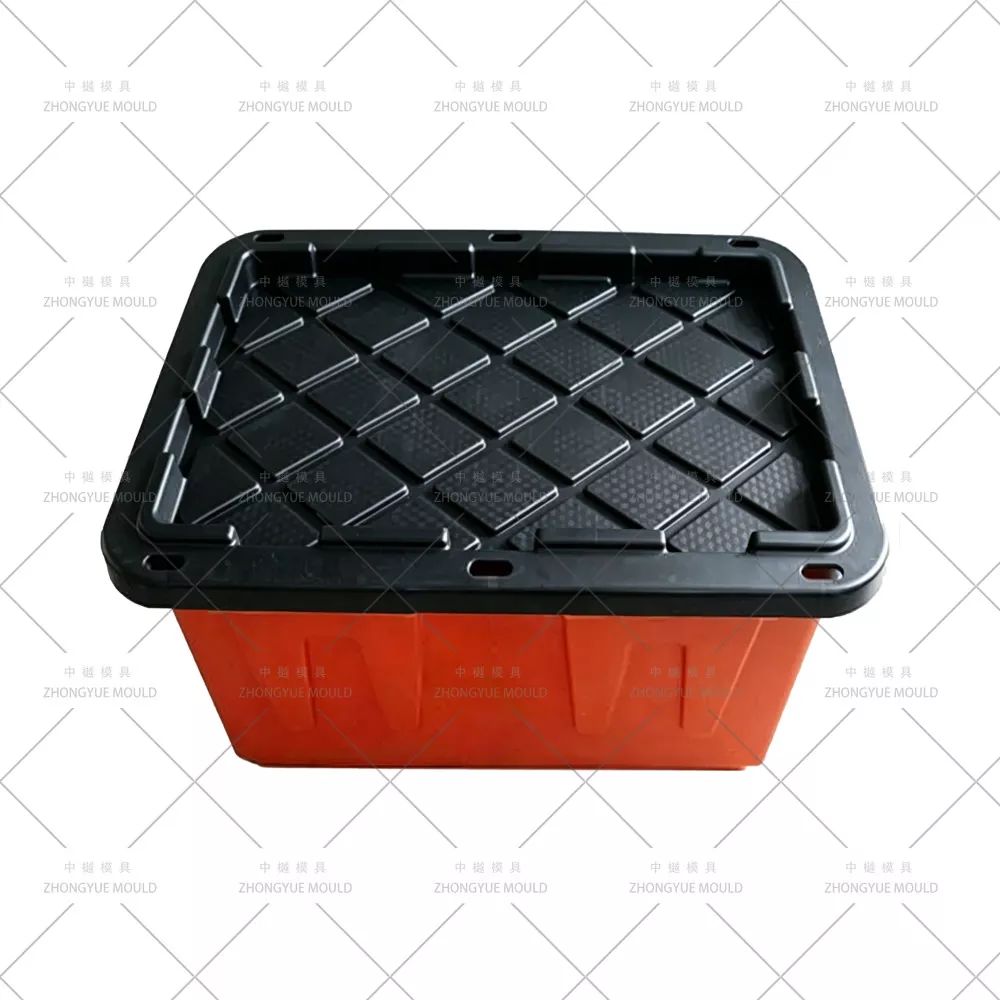

Nagy teherbírású tárolódoboz fedelű forma

Nagy teherbírású tárolódoboz fedelű forma – egyedi ipari minőségű műanyag tartályfedél fröccsöntő forma gyártó

A ZHONGYUE MOLD egy professzionális kínai fröccsöntő szerszámgyártó, amely nagy teljesítményű tárolódobozfedeles formákat / ipari minőségű műanyag tartályfedeles fröccsöntő formákat (csatolt fedelek, leválasztott burkolatok, csuklós fedelek forgalmi dobozokhoz) szállít globális logisztikai automatizálási cégeknek, autóalkatrész-beszállítóknak és nehézipari raktáraknak. Ellentétben a háztartási fedőkkel, a nagy teherbírású ipari fedőknek ki kell állniuk a hét minden napján, 24 órában robotkarok általi mechanikus billentést, erős ütéseket, durva vegyszerek (olajok/savak) hatását és szélsőséges hőmérséklet-ingadozásokat (-20 ℃ és 60 ℃ között). A tipikusan nagy ütésálló kopolimer PP-ből vagy ABS-ből öntött fedelek megvastagított csuklópántokkal (3,0–5,0 mm), precíziósan megmunkált rozsdamentes acél csapbetétekkel (millió ciklusú zsanérokhoz) és mély O-gyűrű-hornyokkal rendelkeznek az IP54 por-/vízvédelem érdekében. Formáinkat nagy sebességű kerékpározásra (10–15 mp) tervezték, polírozott hűtőcsatornákkal és edzett csúszómagokkal, hogy több mint 1 000 000 felvételnél karbantartásmentesek legyenek.

Az ALC-k (Attached Lid Containers) csatlakoztatott csuklós fedelétől, a levehető, tömítésekkel ellátott vízálló fedelektől az RFID-beágyazott intelligens fedelekig teljes körű DFM-felülvizsgálatot biztosítunk, amely a csuklópánt kifáradási élettartamára és a tömítési teljesítményre összpontosít az acél vágása előtt.

Műanyag befecskendező tárolódobozos öntőforma specifikációi:

Tedd fényesebbé következő műanyag tárolódoboz-öntőprojektedet!

Főbb különbségek: háztartási fedél vs. nagy teherbírású ipari fedél

Főbb formatervezési csúcsok nagy teherbírású fedelekhez

Csuklópánt magkialakítás (kopásállóság) – Az ipari fedők gyakran 50 000+ alkalommal fordulnak meg. A csuklópántokhoz H13 (2344 ESR) nitridezett magokat használunk, vagy utólagos fröccsöntéshez préselhető rozsdamentes acél csapbetéteket. Ez megakadályozza a csuklópántok kopását és töréseit, amelyek a teljesen műanyag csuklópántok esetében gyakoriak.

Precíziós O-gyűrű/tömítéshorony megmunkálás — Vízálló/porálló alkalmazásokhoz a formamag CNC-megmunkálású O-gyűrű hornyokat tartalmaz (tűrés ±0,05 mm), hogy biztosítsa a szilikon vagy EPDM tömítések tökéletes összenyomását. Ellenőrizzük a horonymélységet a tömítés keresztmetszete függvényében a DFM-ben.

Csúszásgátló és robotos megfogási jellemzők – A fedelek gyakran tartalmaznak csúszásgátló texturált rácsokat a tetején és robotizált megfogó mélyedéseket/lapokat az oldalakon a vákuum vagy mechanikus megfogók általi automatizált komissiózáshoz. Ezeket a jellemzőket huzatszögekkel tervezzük, amelyek megakadályozzák a ragadást.

Többüreges hatékonyság (2+2, 4+4 vagy családi forma) – Mivel a fedők kisebbek és gyorsabban forognak, mint a testek, gyakran tervezünk 2+2 vagy 4+4 többüregű formákat vagy akár családi formákat (fedél + alap egy formában), ha az alkatrész geometriája és a hűtési követelmények összhangban vannak. Ez maximalizálja a sajtó kihasználtságát.

Hűtés és szellőztetés vékonyfalú, nagy sebességű fröccsöntéshez – Annak ellenére, hogy fedők, az ipari fedelek gyakran vastag csuklópánttal rendelkeznek a vékony szövetek mellett. Kiegyensúlyozott terelőlemez hűtést + BeCu betéteket használunk a csuklópántoknál, hogy megakadályozzuk a süllyedésnyomokat, és porózus szellőzőbetétekkel párosulunk, hogy megakadályozzuk az égési nyomokat nagy befecskendezési sebességnél.

UV stabilizátor és szín mesterkeverék kompatibilitás — A kültéri ipari fedelek magas UV-stabilizálást igényelnek. Kapukat és áramlási utakat tervezünk, hogy biztosítsuk a színkeverék és adalékanyagok egyenletes eloszlását, megakadályozva az áramlási vonalakat nagy sík felületeken.

A nagy teherbírású tárolódobozfedelek alkalmazásai

Gyártási és érvényesítési folyamatunk

Zsanér fáradás és tömítés DFM— Elemezze a csuklópánt vastagságát (3,0–5,0 mm), a tömítés kompressziós arányát (25–30%) és a huzatszögeket a csúszásgátló textúra érdekében. Futtassa a Moldflow-t, hogy biztosítsa, hogy a csuklópántokon ne legyenek süllyedésnyomok.

Edzett acél megmunkálása— CNC durva/bedolgozó üreg; csiszolja a H13 zsanérmagokat szűk tűréshatárig; gép O-gyűrű hornyok; fényes üreg.

Összeszerelés és működési tesztelés— Szerelje össze a formát; futtassa a T1 próbaverziót az ügyfél által megadott anyagokkal. Végezze el a csuklópánt billentési tesztjét (kézi vagy automatizált) és a tömítés kompressziós tesztjét (víz alámerülési szivárgás ellenőrzése).

Minőségbiztosítás— A csuklópánt csapfuratainak és a tömítéshorony méreteinek CMM ellenőrzése. Adjon próbavideót és mintafedeleket.

Szállítás és támogatás— Csomagolás tartalék H13 zsanérmagokkal és kilökőcsapokkal. Távoli műszaki támogatás az indításhoz.

Miért válassza a ZHONGYUE MOLD-ot a nagy teherbírású fedeles formákhoz?

Ipari fedél specialista- Megértjük a különbséget az 5 dolláros háztartási és az 50 dolláros ipari fedél között. A zsanér élettartamára és tömítésére összpontosítunk, nem csak a formára.

H13 Edzett zsanérmagok— Nem használunk puha P20-at a csuklópántokhoz. A H13-as nitridált acél a millióciklusos tartósság szabványa.

Családi penészszakértők— Tervezhetjük a fedél + alap + osztó család öntőformáit a préselés hatékonyságának maximalizálása és az alapterület csökkentése érdekében.

Funkcionális tesztelés— Nem csak öntőformát szállítunk; validált megoldást szállítunk zsanér- és tömítésvizsgálati jelentésekkel.

Globális ipari ügyfelek— A logisztikai és autóipari beszállítók világszerte megbíznak benne.

Gyakran Ismételt Kérdések – Nagy teherbírású tárolódoboz-fedél forma

K: A fedelet és a testet egy családi formába kell önteni?

V: A hűtéstől és a ciklusidőtől függ. Ha a test vastag falú (60-as ciklus) és a fedél vékony (15-ös ciklus), akkor egy családi penészgép időt veszít. Általában külön formákat ajánlunk (1 × 1 test + 4 × 4 fedél), kivéve, ha az alkatrészek hasonló méretűek és hűtöttek.

K: Biztosítja a rozsdamentes acél csuklócsapokat?

V: A formát rozsdamentes acél csapokhoz tervezzük (304/316 minőség). Beszerezhetjük Önnek a tűket, vagy megadhatjuk a specifikációkat, amelyeket helyben vásárolhat. A csapok öntés utáni behelyezése egyszerű kézi művelet.

K: Vízállóvá tudja tenni a fedelet (IP65)?

V: Igen. A fedélbe és/vagy a doboz tetejébe precíz O-gyűrű hornyot készítünk. Normál szilikon O-gyűrűket kell vásárolnia. A tömörítési arányt (általában 25-30%) ellenőrizhetjük DFM-ünkben.

K: Mi a helyzet az elektronikai eszközök antisztatikus (ESD) fedeleivel?

V: Öntőformákat tervezünk szénnel töltött PP-hez (ESD anyag). Ehhez kiváló szellőzésre van szükség (porózus acélbetétek), hogy megakadályozzák az égési nyomokat. Biztosítjuk, hogy a fedél felületi ellenállása megfeleljen az Ön követelményeinek (<10^9 ohm).

K: Mire van szüksége egy árajánlathoz?

V: A fedél 2D/3D fájljai, anyagspecifikáció (Copo PP / ABS / UV %), éves mennyiség, és hogy szüksége van-e hozzáillő testformára vagy tömítéshoronyba.

Kérjen árajánlatot nagy teherbírású tárolódobozfedeles formájára

Küldje el a nagy teljesítményű tárolódoboz fedelét 2D/3D rajzokkal és anyagspecifikációkkal. A ZHONGYUE MOULD 24–48 munkaórán belül ingyenes zsanérfáradás és tömítés DFM felülvizsgálatot és hivatalos árajánlatot biztosít.

Lépjen kapcsolatba velünk most, hogy elindítsa az ipari minőségű tartályfedeles fröccsöntő szerszám projektjét!
