Műanyag kétoldalas raklapforma

Műanyag kétoldalas raklapforma – nagy teherbírású, megfordítható raklap fröccsöntő forma, a ZHONGYUE MOLD

A nagy volumenű logisztikában, az automatizált raktározásban és az exportszállításban a kettős felületű műanyag raklapok az aranyszabvány. Az egyoldalas raklapokkal ellentétben a kétoldalas raklapnak van egy felső és egy alsó szintje is, ami lehetővé teszi a megfordítható használatot – fordítsa meg, és használja mindkét oldalt. Megerősített bordákkal és megfelelő vastagsággal kialakítva a kétoldalas raklapok állványra helyezhetők (akár 1500–1800 kg-ig a szelektív állványokon), így ideálisak élelmiszer- és italgyártó, gyógyszeripari, vegyipari és autóipari ellátási láncokhoz.

A műanyag kétoldalas raklapforma egy nagy formátumú, precíziós fröccsöntő szerszám, amely az olvadt HDPE/PP-t ezekbe a nagy terhelésű megfordítható raklapokká formálja. A ZHONGYUE MOLD-nál (Huangyan, Taizhou, Kína) több mint 15 éves tapasztalattal rendelkezünk egyedi kétoldalas raklapformák tervezésében és gyártásában szabványos ISO (1200 × 1000 mm), Euro (1200 × 800 mm) és teljesen személyre szabott méretekhez – Moldflow-validált töltéssel, berillium hűtésű (berillium) szelepes rendszerekkel.

A műanyag raklapformák specifikációi:

Tedd világosabbá következő műanyag raklapformád projektjét!

Kétoldalas vs egyoldalas raklapforma – Főbb különbségek

Funkció	Kétoldalas raklapforma	Egyoldalas raklapforma
Szerkezet	Felső fedélzet + alsó fedélzet (rács vagy tömör); 9 blokkos / kerületi alap	Felső fedélzet + 9 láb / 3 futó; nincs alsó fedélzet
Megfordítható	✅ Igen – mindkét oldalon használható	❌ Nem
Rackelhető	✅ Gyakran állványozható megerősített bordákkal / acélbetétes opcióval	❌ Általában nem rögzíthető
Terhelhetőség	Statikus: 6000 kg-ig / Dinamikus: 2500 kg-ig / Állvány: 1800 kg-ig	Alsó – jellemzően csak szállításra/tárolásra szolgál
Penész összetettsége	Magasabb – kétszintes bordahálózat, mélyebb mag, több hűtőzóna	Mérsékelt – egyszintes + lábak
Tipikus ciklusidő	90-150 mp (raklap súlya 15-28 kg)	70-120 mp

Hogyan tervez ZHONGYUE egy prémium kétoldalas raklapformát?

① Megfelelő acélválasztás a milliós lövések élettartamához

A kettős felületű raklapformák a legnagyobb fröccsöntő szerszámok közé tartoznak (a szerszám tömege 12-20+ tonna). Meghatározzuk:

Formalap: Megerősített S50C / P20 előkeményített alap extra tartóoszlopokkal, hogy megakadályozzák a mag/üreg meghajlását a csomagnyomás alatt.

Üres/mag betétek: 718H (1,2738, HRC 33–38) szabvány; H13 (1.2344, hűtött és temperált HRC 44–48) nagy mennyiségű vagy újrahasznosított HDPE-futtatásokhoz; opcionális S136 tükörfényezésű zónákhoz.

Hőkezelés és keménység: A fő magok/üregek HRC 28–32 (P20) vagy HRC 33–38 (718H) szerint kezelve; nitridált kopóalkatrészek, mint például a csúszdák és a kilökőhüvelyek az 500 000–1 000 000+ lövéssel meghosszabbított élettartam érdekében.

② Kiegyensúlyozott Multi-Point Hot Runner rendszer

A nagy kétszintes raklapokhoz 12-20+ csepp (szelepes kapu vagy nyitott melegcsatorna) szükséges a felső és az alsó fedélzeten elosztva:

Biztosítja a vastag blokkterületek és a vékony fedélzeti bordák egyidejű kitöltését

Minimalizálja a hegesztési vonalakat a teherviselő zónákban

Megszünteti a hideg sprue-t → rövidebb ciklus és nincs visszacsiszolási veszteség

Kompatibilis a YUDO / Synventive / Anole elosztókkal

(Próbafutásokhoz 3 lemezes hidegfutós kiviteleket is kínálunk.)

③ Speciális hűtés – BeCu betétek és zónás áramkörök

A vastag bordák kereszteződései a fedélzeti blokkok találkozásánál hőcsapdák. Hűtési stratégiánk:

Mélyre fúrt terelőlapok és buborékolók mind a 9 tartóblokkban

Beryllium Copper (BeCu / Mold-Max) betétek a fedélzeti borda kereszteződésénél és a központi agynál a 20-30%-kal gyorsabb hőelszívás érdekében

Független zónás vízkör áramlásszabályozókkal → egyenletes hőmérséklet → minimális vetemedés

Tipikus ciklusidő: 80-130 másodperc (a raklap súlyától és vastagságától függően)

④ Kétszintes bontórendszer

Mind a felső, mind az alsó fedélzeten vannak alámetszések/bordahálózatok:

Hidraulikus hengerek + sarokemelők / bütykös csúszóelemek blokk oldalfalakhoz

Csupaszító lemez / nagy kidobó blokk extra hosszú vezetőoszlopokkal, amelyek támogatják a teljes kilökési löketet

Opcionális korai kilökő kapcsoló (a forma részben kinyílik → a kilökődés megkezdődik) a ciklusonkénti másodpercek borotválkozásához

⑤ Csúszásgátló textúra és testreszabás

A felső és alsó fedélzet gyémánt / foltos csúszásgátló mintával texturált (Ra testreszabható)

Dombornyomott céglogó, RFID címke zseb, dátum/tétel kód üreg

Opcionális acél merevítési rés kialakítás állványozható raklapokhoz (fémrúdbetét-öntés)

A kétoldalas raklapok tipikus alkalmazásai

Ételek és italok: FDA-kompatibilis HDPE, könnyen mosható, sima felületek, nincsenek szilánkok → higiénikus palackozósorokhoz és tejüzemekhez

Gyógyszerészeti és tisztatér: nem hulló, sima fedélzetek; opcionális antisztatikus készítmény

Autóipar és nehézipar: Nagy statikus/dinamikus terhelés a motorblokkokhoz, öntvényekhez, alkatrészekhez

Hideglánc és export: ISPM-15 mentes; -40°C és +80°C között működik; megfordítható fedélzetek meghosszabbítják az élettartamot

Automatizált raktár (AS/RS): 4 irányú targonca/raklapemelő bemenet; méretstabil a szállítószalagos rendszerekhez

Miért a ZHONGYUE MOLD a kétoldalas raklapformájához?

Bizonyított nagy formátumú tapasztalat – Több száz raklapforma (egy-/kétoldalas, egymásba rakható, állványozható) exportált Európába, Amerikába, a SEA és ME.

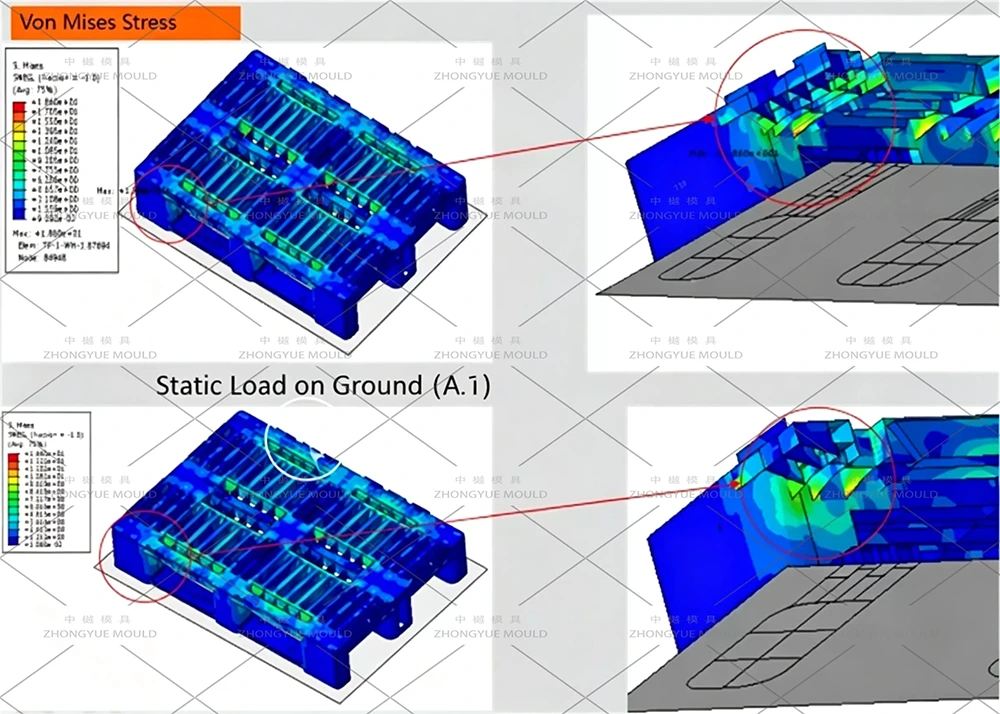

Formázás és DFM az acél vágása előtt – Simuláljuk a kitöltési mintát, a hűtési egyenletességet és a vetemedést, hogy kiküszöböljük a bordák metszéspontjain lévő süllyedésnyomokat.

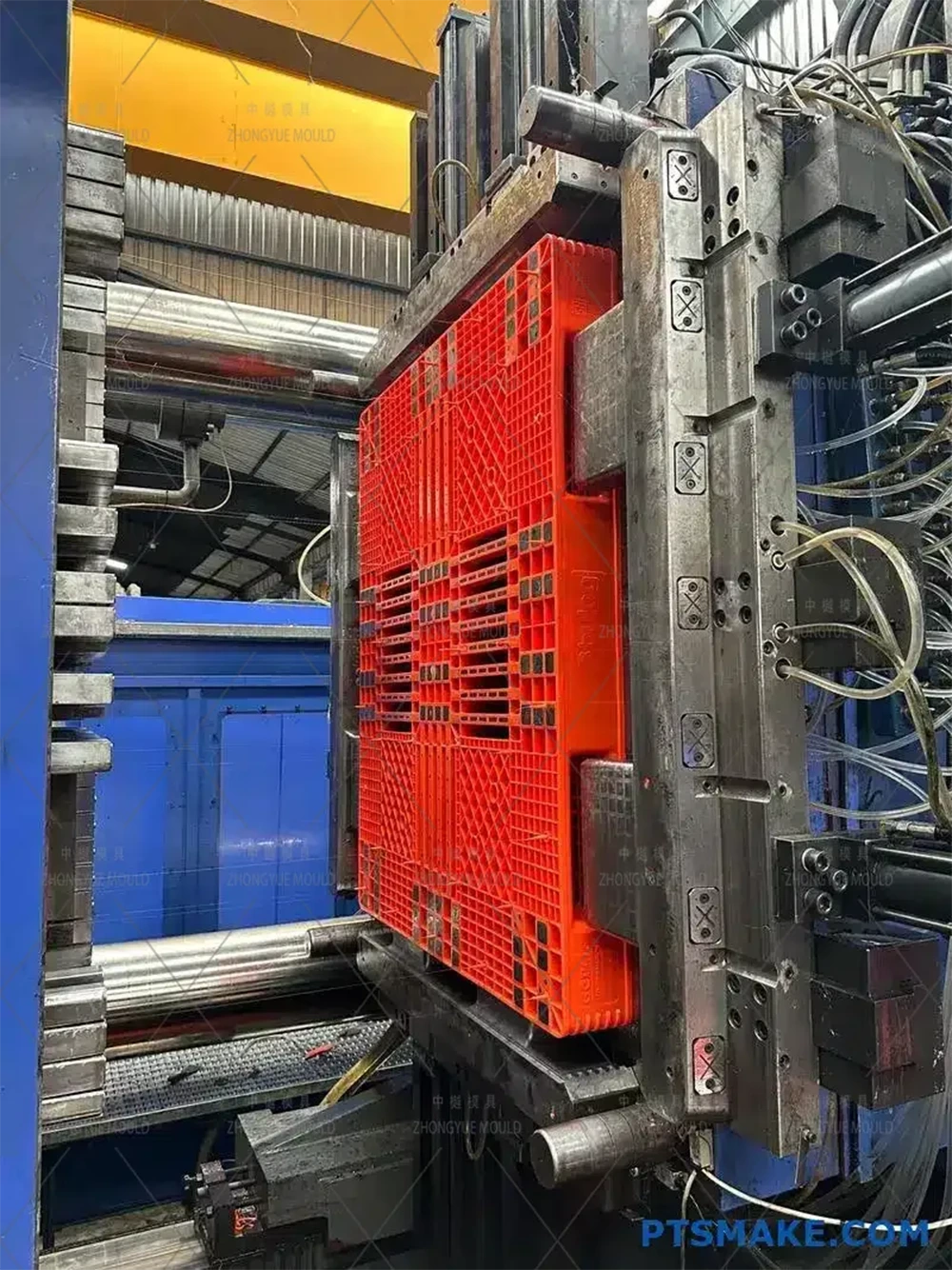

Átlátszó folyamat – Heti megmunkálási fotók → T0 próbavideó + minta méretjelentés → végső ellenőrzés a szállítás előtt.

Komplett alkatrészek és támogatás – Kopóalkatrészek teljes készlete, karbantartási kézikönyv és távoli hibaelhárítás.
