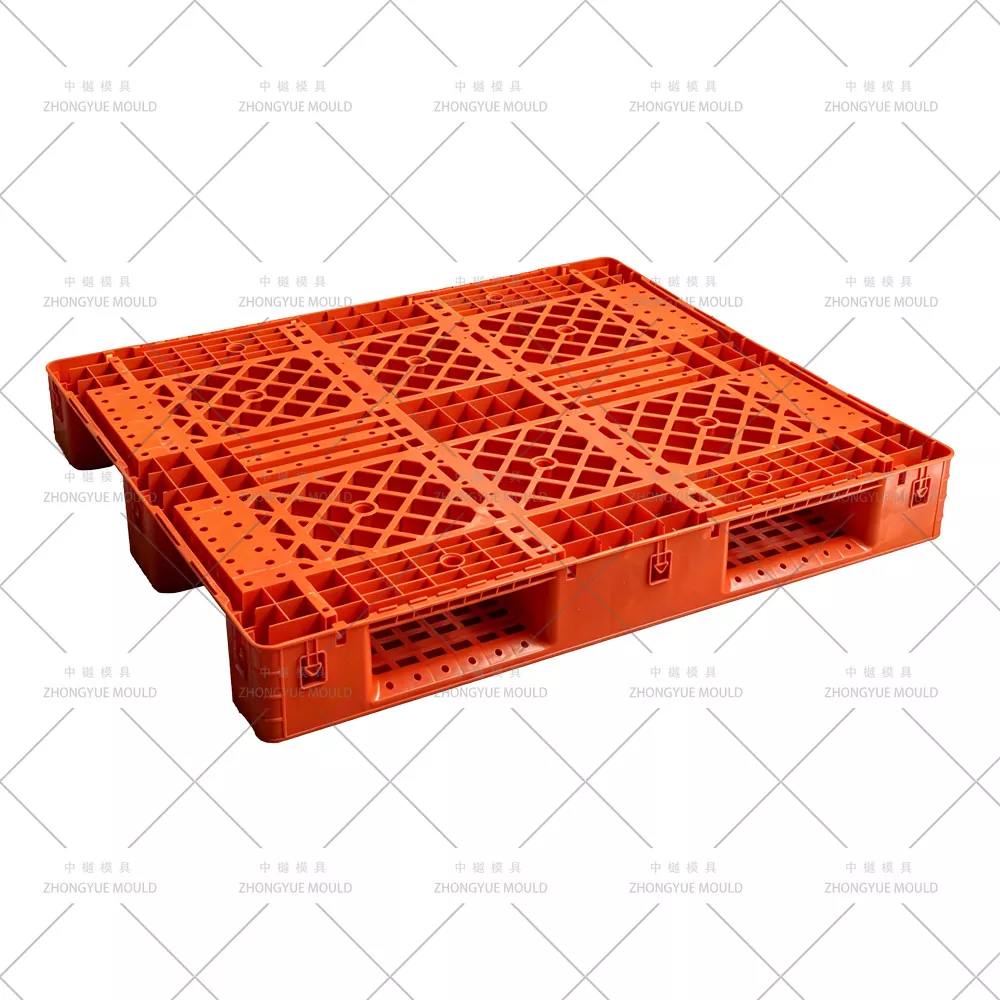

A modern logisztikában és raktározásban a műanyag raklapok nagyrészt felváltották a fából készült raklapokat – ISPM-15 mentesek, szilánkmentesek, könnyen fertőtleníthetők, és egységes méreteket kínálnak. Közülük az egyoldalas műanyag raklap a legszélesebb körben használt típus: csúszásgátló textúrájú, megerősített felső szinttel (rács vagy tömör), alsó oldala pedig 9 láb vagy 3 hosszirányú futószalagból áll a targonca/villás két vagy négy irányból történő behajtásához. Nincs alsó fedélzeti tábla.

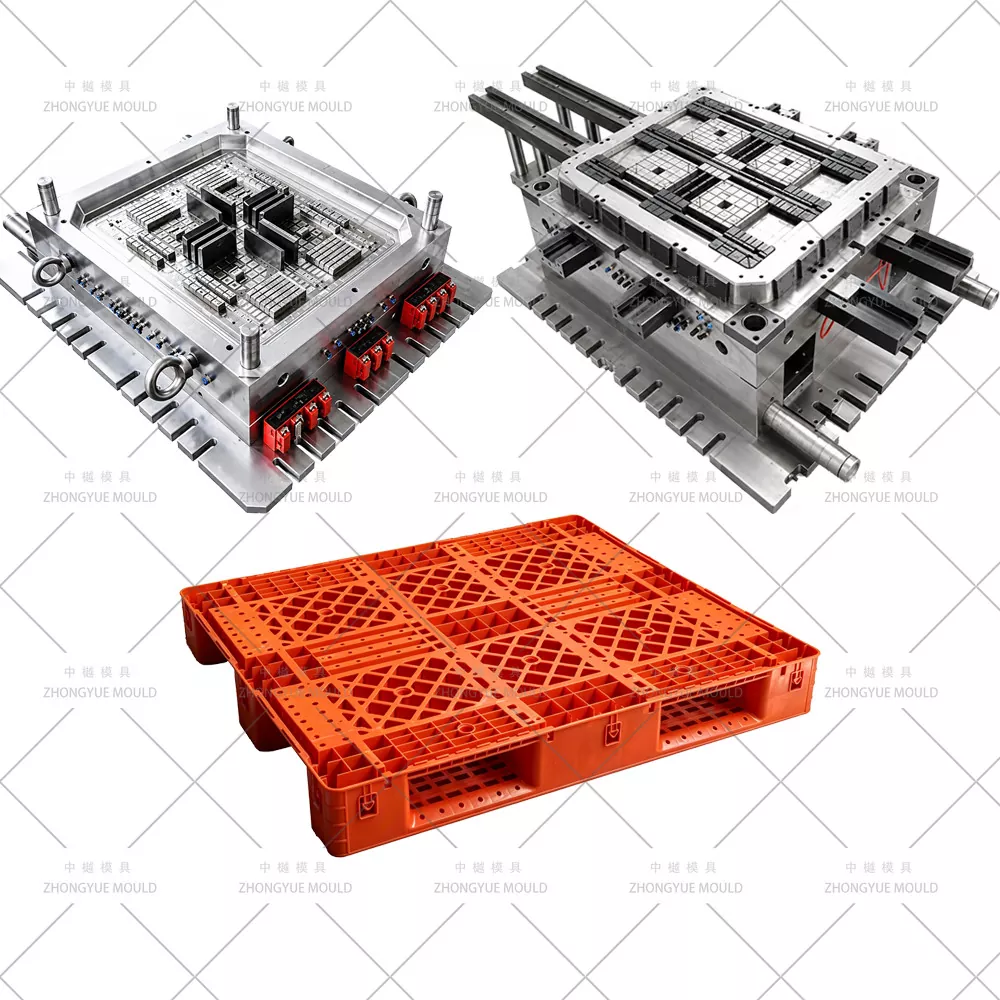

A műanyag egyoldalas raklapforma egy nagy formátumú fröccsöntő forma, amely az olvadt HDPE-t vagy PP-t ilyen költséghatékony, könnyű rakodófelületekké formálja. A ZHONGYUE MOLD-nál (Huangyan, Taizhou, Kína) egyedi egyoldalas raklapformákat tervezünk és készítünk szabványos Euro (1200×800 mm), ISO (1200×1000 mm) és egyedi méretekhez – Moldflow-validált kapuzattal, Beryllium Copper (BeCu) precíziós hűtési rendszerekkel és precíziós 9 demolding rendszerekkel.
|
Raklap méretek |
Raklap anyagok |
Raklap típusok |
Terhelhetőségek |
||
|
400 x 300 mm |
Nagy sűrűségű polietilén (HDPE |
Fészkelhető raklap |
Könnyű teherbírás: 500 kg-ig |
||
|
Forma neve |
Műanyag egyoldalas raklapforma |
||||
|
Penész anyag |
P20,2738,718H,NAK80,2316,S136,H13 stb. |
||||
|
Forma alap |
Saját gyártású,LKM,DME,ASSAB |
||||
|
Üreg |
Egyes/több |
||||
|
Futó |
Hidegfutó és melegfutó |
||||
|
Hot Runner márka |
Mester, HUSKY, YUDO stb. |
||||
|
Degsin szoftver |
UG: Aoto CAD és így tovább |
||||
|
Penész élet |
50-100 millió lövés/ 5-6 év, 10 év alatt is jó karbantartás mellett |
||||
|
T1 idő |
45-60 nap |
||||
|
Műanyag Anyag |
PP ABS |
||||
|
Kapu típusa |
Pontos kapu, élkapu, alkapu, filmkapu, szelepkapu, nyitott kapu stb. |
||||
|
Penész felületkezelés |
EDM, textúra, magasfényű polírozás |
||||
|
Minőségügyi rendszer |
ISO9001 |
||||
|
HS kód |
8480719090 |
||||
|
Származás |
Huangyan Zhejiang Kína |
||||
|
Csomag |
Fa tok |
|
|||
|
Forma anyaga |
Keménység |
Penész élet |
|||
|
P20 |
HRC 28-33 |
>300 000 lövés |
|||
|
718 |
HRC 33-36 |
>500 000 lövés |
|||
|
H13 |
HRC >43 |
>800 000 lövés |
|||
|
2344 |
HRC >48 |
>800 000 lövés |
|||
|
S136 |
HRC 48-52 |
>1 000 000 lövés |
|||
Tedd világosabbá következő műanyag raklapformád projektjét!
|
Írja be |
Szerkezet |
Fork Entry |
Legjobb számára |
Korlátozás |
|
Egyoldalas raklapforma |
Felső fedélzet + 9 láb / 3 futó; nincs alsó fedélzet |
4-es (9-es) vagy 2-es (futó) |
Egyirányú exportálás, könnyű-közepes terhelés, költségérzékeny alkalmazások |
Nem rakható fel, hacsak nincs speciálisan megerősítve |
|
Kétoldalas raklapforma |
Felső + alsó fedélzet; lapos vagy rács |
4 irányú |
Nagy teherbírású állványok, újrafelhasználható hurkok |
Magasabb forma- és anyagköltség |
|
Ragasztható egyarcú (megerősített) |
Extra vastag bordák + acél merevítő rések |
4 irányú |
Szelektív állvány (fémrúddal) |
Betétes formázást vagy vastagabb falakat igényel |
A ZHONGYUE minden típushoz szállít öntőformákat – a Single Face továbbra is a legnagyobb volumenű raklapforma-export kategóriánk.
Az egyoldalas raklapos formák masszívak (8–15 tonna öntőforma súlya), és nagy szorítóerőknek vannak kitéve (1600–2800 T gépek).

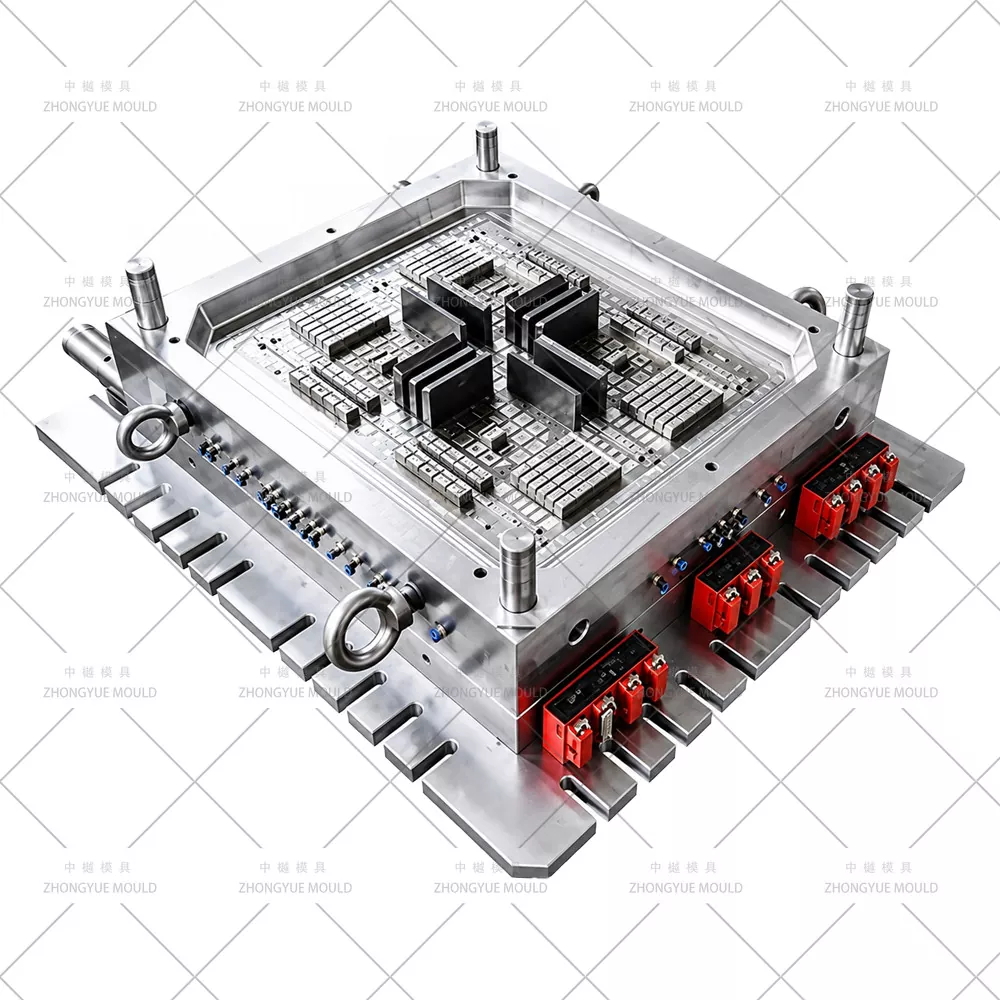

Formalap: Megerősített S50C / P20 előkeményített alap (megvastagított tartóoszlopok, hogy megakadályozzák az üreg elhajlását a csomagoló nyomás alatt).
Üres/mag betétek: 718H (1,2738, HRC 33–38) szabvány; H13 (1.2344, HRC 44–48) nagy mennyiségű / újrahasznosított HDPE futtatáshoz.
Kopó alkatrészek: A csúszóblokkok, a sarokcsapok és a kilökőhüvelyek nitridáltak vagy kopólemezekkel vannak ellátva.
A nagy, egyoldalas raklapokhoz (1100–1200 mm-es fedélzet) 8-16 leejtős szelepes vagy nyitott melegcsatornás rendszerre van szükség (YUDO / Anole / Synventive kompatibilis):
Egyszerre töltse fel a vékony fedélzeti bordákat és a vastag lábfelületeket
Kerülje a hegesztési vezetékeket a felső fedélzeten, ahol a terhelés lefelé halad
Távolítsa el a hideg sprue-t → rövidebb ciklus
Költségkímélő induló vállalkozások számára 3 lemezes hidegfutós kiviteleket is kínálunk szekvenciális tűpontos kapukkal.

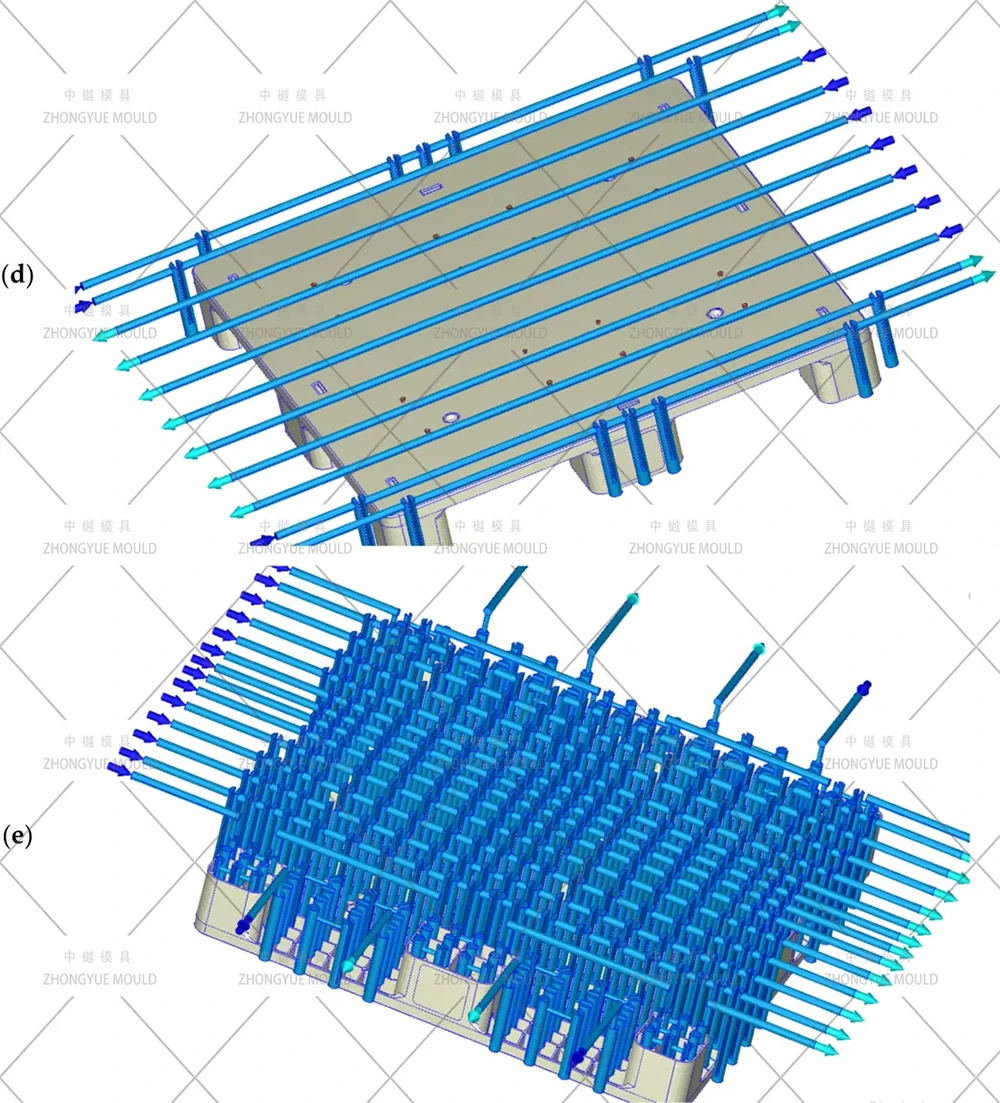

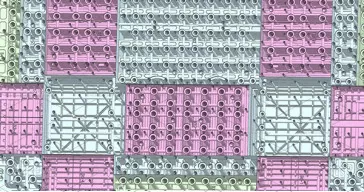

A raklapformáknak vastag metszőzónái vannak a lábak és a fedélzet találkozásánál – ez a fő hőcsapdák. Hűtési stratégiánk:
Mélyre fúrt terelőlapok és buborékolók mind a 9 lábban
Mold-Max / BeCu betétek a fedélzet-borda kereszteződéseknél és a központi agynál
Párhuzamos vízkör egyedi áramlásszabályozókkal → tipikus ciklusidő 70-120 másodperc (raklap súlya 6-15 kg)

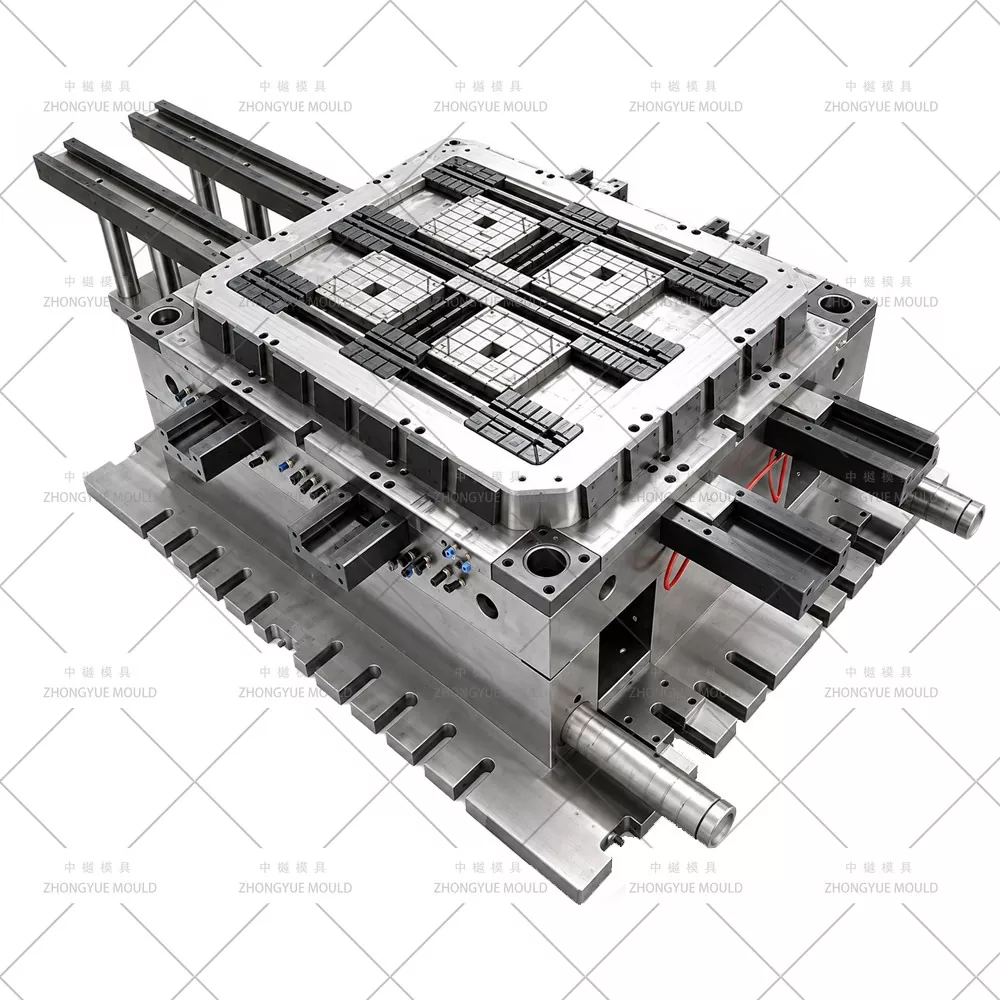

A kúpos lábak/futók alámetszések, amelyek pozitív cselekvést igényelnek:
Hidraulikus hengerek + szögemelők vagy bütykös csúszdák a lábak oldalfalához
Kidobó blokk / lehúzó lemez hosszú vezetőoszlopokkal, amelyek támogatják a teljes löketet
Opcionális korai kilökő mechanizmus (a forma 5-10 mm-re nyílik → a kilökődés megkezdődik) a gépi ciklus lerövidítésére
Felső fedélzet gyémánt / foltos csúszásgátló mintával; Az alsó lábak lehetnek simaak vagy enyhe textúrájúak.
Dombornyomott céglogó, RFID zseb, dátumkód üreg, vonalkód terület – mindez integrálva a műalkotáshoz.
Bizonyított eredmények – Több száz 9 láb hosszú és futó típusú egyoldalas raklapformát szállítottak Európába, a tengeri térségbe, a Közel-Keletre és Dél-Amerikába.

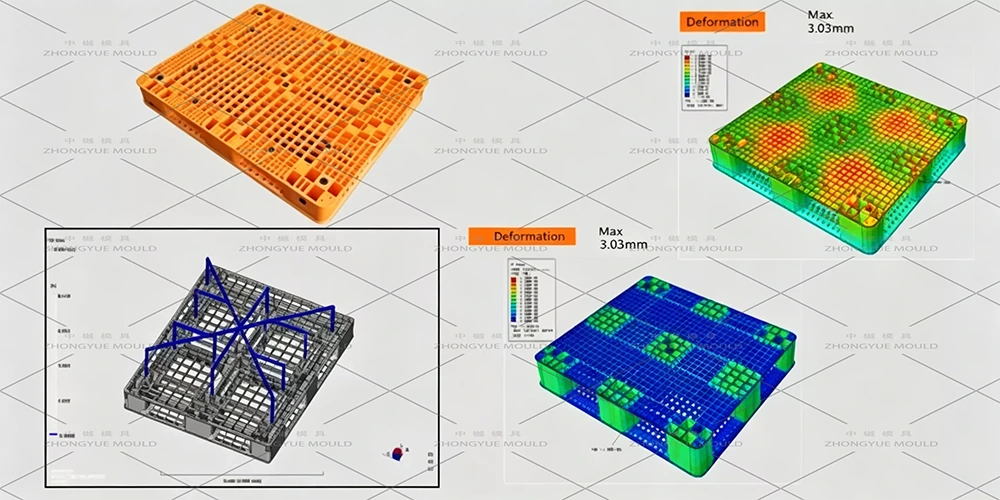

Formaáramlási elemzés előzetesen – Ellenőrizzük a kapu elhelyezkedését és hűtését az acél vágása előtt, hogy kiküszöböljük a süllyedésnyomokat és a túlzott vetemedést.

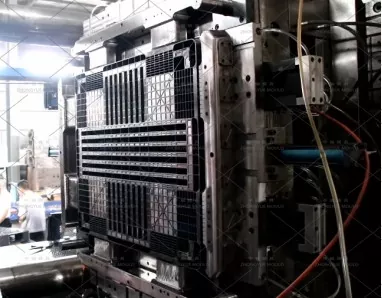

Átlátszó minőségellenőrzés – Heti előrehaladási fotók → T0 próbavideó + minta méretjelentés → szállítás előtti végső ellenőrzés.
Teljes alkatrészkészlet és támogatás – extra csúszdákat, tömítéseket, fűtőszalagokat tartalmaz; távoli hibaelhárítás elérhető.
